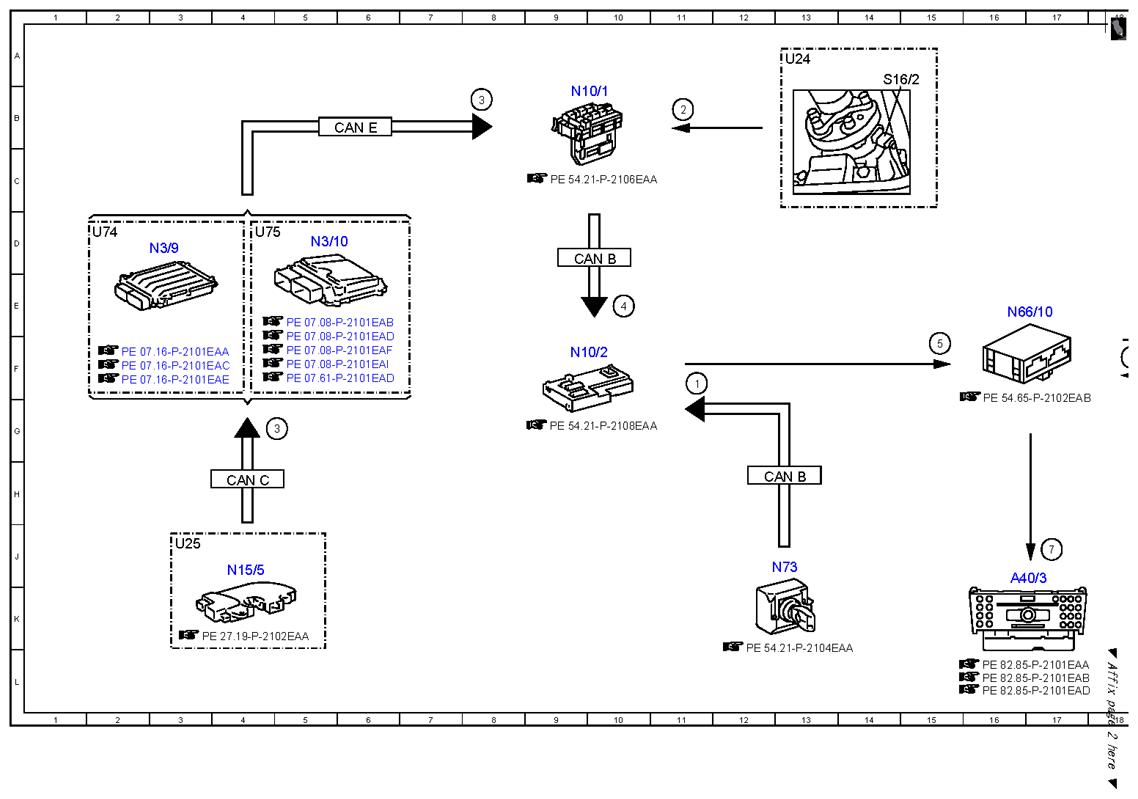

| 1 |
Circuit 15, status |
11F |
| 2 |
Backup lamp switch, status |
11B |
| 3 |
Selector lever position, status |
5G |
| 3 |
Selector lever position, status |
8B |
| 4 |
Reverse gear, status |
10E |
| 5 |
Backup camera power supply module, actuation |
15F |

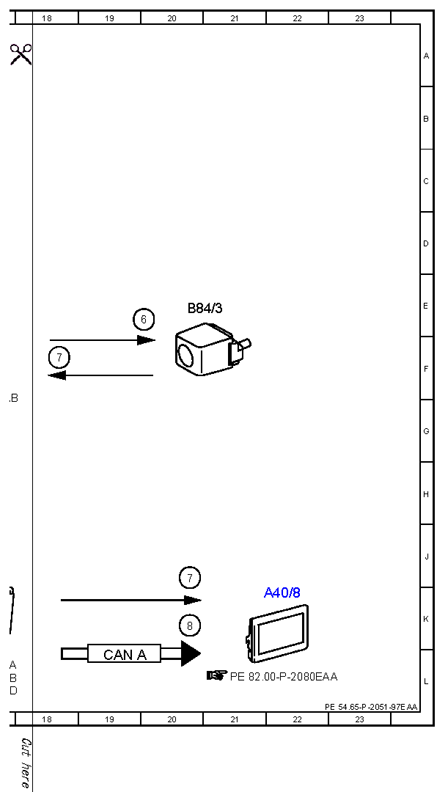

| 6 |
Backup camera, actuation |
20E |
| 7 |
Camera image, signal |
17J |
| 7 |
Camera image, signal |
18F |
| 7 |
Camera image, signal |
20J |
| 8 |
Switch-on request, signal |
20K |
| A40/3 |
COMAND control unit |
16J |
| A40/8 |
Audio/COMAND display |
22K |
| B84/3 |
Backup camera |
20E |
| CAN A |
Telematics CAN |
19L |
| CAN B |
Interior CAN |
13H |
| CAN B |
Interior CAN |
9D |
| CAN C |
Drive train CAN |
4H |
| CAN E |
Chassis CAN |
6B |
| N10/1 |
Front SAM control unit with fuse and relay module |
9B |
| N10/2 |
Rear SAM control unit with fuse and relay module |
9F |
| N15/5 |
Electronic selector lever module control unit |
4J |
| N3/10 |
ME-SFI [ME] control unit |
5D |
| N3/9 |
CDI control unit |
3D |
| N66/10 |
Backup camera voltage supply module |
16E |
| N73 |
Electronic ignition switch control unit |
13J |
| S16/2 |
Backup lamp switch |
14A |
| U24 |
Valid for manual transmission |
13A |
| U25 |
Valid for automatic transmission |
3J |
| U74 |
Valid for diesel engines |
2D |
| U75 |
Valid for gasoline engines |
4D |
