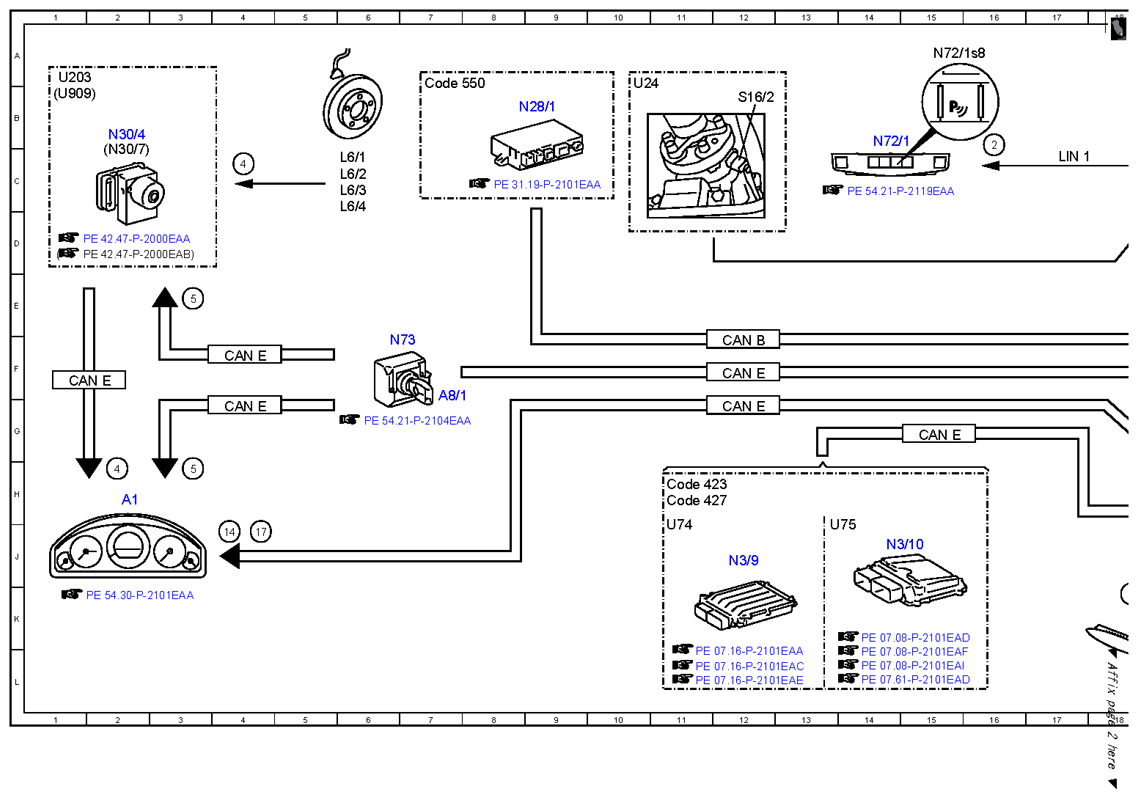

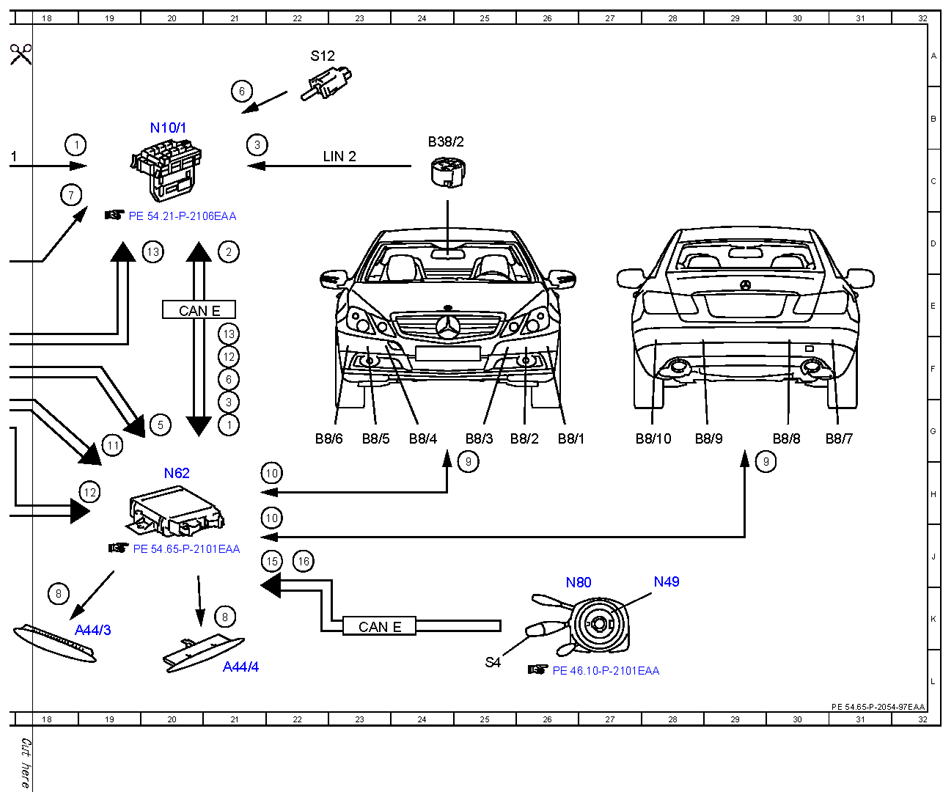

| 1 |
Parking system button, status |
21G |
| 1 |
Parking system button, status |
18B |
| 10 |
Parking system distance sensors, signal |
22H |
| 11 |
Vehicle speed, signal |
19G |
| 12 |
Reverse gear, status |
19H |
| 12 |
Reverse gear, status |
21F |
| 13 |
Trailer recognition, status |
20D |
| 13 |
Trailer recognition, status |
21F |
| 14 |
Parking space detection, signal |
4J |
| 15 |
Combination switch, status |
22J |
| 16 |
Steering angle, signal |
22J |
| 17 |
Display of steering information, request |
4J |
| 2 |
Parking system status indicator, actuation |
16B |
| 2 |
Parking system status indicator, actuation |
21D |
| 3 |
Rain/light sensor, status |
21G |
| 3 |
Rain/light sensor, status |
21B |
| 4 |
Wheel speed, signal |
2H |
| 4 |
Wheel speed, signal |
4C |
| 5 |
Circuit 15, status |
3H |
| 5 |
Circuit 15, status |
3E |
| 5 |
Circuit 15, status |
20G |
| 6 |
Parking brake indicator switch, status |
21F |
| 6 |
Parking brake indicator switch, status |
21B |
| 7 |
Backup lamp switch, status |
18C |
| 8 |
Parking system warning indicator, actuation |
21K |
| 8 |
Parking system warning indicator, actuation |
18K |
| 9 |
Parking system distance sensors, actuation |
25H |
| 9 |
Parking system distance sensors, actuation |
29H |
| A1 |
Instrument cluster |
2H |
| A44/3 |
Rear parking system warning indicator |
19K |
| A44/4 |
Instrument panel parking system warning indicator |
21L |
| A8/1 |
Transmitter key |
7G |
| B38/2 |
Rain/light sensor |
24B |
| B8/1 |
Outer left front parking system distance sensor |
26G |
| B8/10 |
Outer left rear parking system distance sensor |
27G |
| B8/2 |
Center left front parking system distance sensor |
25G |
| B8/3 |
Inner left front parking system distance sensor |
25G |
| B8/4 |
Inner right front parking system distance sensor |
24G |
| B8/5 |
Center right front parking system distance sensor |
23G |
| B8/6 |
Outer right front parking system distance sensor |
22G |
| B8/7 |
Outer right rear parking system distance sensor |
30G |
| B8/8 |
Inner right rear parking system distance sensor |
30G |
| B8/9 |
Inner left rear parking system distance sensor |
28G |
| CAN B |
Interior CAN |
12F |
| CAN E |
Chassis CAN |
12F |
| CAN E |
Chassis CAN |
1F |
| CAN E |
Chassis CAN |
4G |
| CAN E |
Chassis CAN |
12G |
| CAN E |
Chassis CAN |
15G |
| CAN E |
Chassis CAN |
4F |
| CAN E |
Chassis CAN |
20E |
| CAN E |
Chassis CAN |
23K |
| Code 423 |
5-speed automatic transmission |
11H |
| Code 427 |
7-speed automatic transmission |
11H |
| Code 550 |
Trailer hitch |
7B |
| L6/1 |
Left front axle RPM sensor |
6C |
| L6/2 |
Right front axle RPM sensor |
6C |
| L6/3 |
Left rear axle RPM sensor |
6C |
| L6/4 |
Right rear axle RPM sensor |
6C |
| LIN 1 |
Instrument panel LIN |
17C |
| LIN 2 |
Wiper/inside rearview mirror LIN |
23C |
| N10/1 |
Front SAM control unit with fuse and relay module |
20B |
| N28/1 |
Trailer recognition control unit |
9B |
| N3/10 |
ME-SFI [ME] control unit |
14J |
| N3/9 |
CDI control unit |
12J |
| N30/4 |
Electronic Stability Program control unit |
2B |
| N30/7 |
Premium Electronic Stability Program control unit |
2C |
| N49 |
Steering angle sensor |
28J |
| N62 |
Parking system control unit |
20H |
| N72/1 |
Upper control panel control unit |
14B |
| N72/1s8 |
Parking system button |
15A |
| N73 |
Electronic ignition switch control unit |
6F |
| N80 |
Steering column module control unit |
26K |
| S12 |
Parking brake indicator switch |
22A |
| S16/2 |
Backup lamp switch |
12B |
| S4 |
Combination switch |
25L |
| U203 |
Valid without DISTRONIC PLUS |
1A |
| U24 |
Valid for manual transmission |
10B |
| U74 |
Valid for diesel engines |
11J |
| U75 |
Valid for gasoline engines |
13J |
| U909 |
Valid for DISTRONIC PLUS |
1B |
