| 1 |
Circuit 15, status |
13E |
| 1 |
Circuit 15, status |
4H |
| 1 |
Circuit 15, status |
29A |
| 1 |
Circuit 15, status |
23D |
| 10 |
Wiper status, signal |
21D |
| 10 |
Wiper status, signal |
5J |
| 10 |
Wiper status, signal |
28A |
| 11 |
Outside temperature sensor, signal |
12D |
| 12 |
Outside temperature, signal |
8C |
| 13 |
Displayed outside temperature, signal |
27A |
| 13 |
Displayed outside temperature, signal |
21B |
| 13 |
Displayed outside temperature, signal |
1F |
| 14 |
Trailer operation detected, signal |
12H |
| 14 |
Trailer operation detected, signal |
6J |
| 14 |
Trailer operation detected, signal |
12 |
| 14 |
Trailer operation detected, signal |
27A |
| 15 |
Road sign display, request |
8A |
| 15 |
Road sign display, request |
9F |
| 15 |
Road sign display, request |
9J |
| 15 |
Road sign display, request |
11B |
| 15 |
Road sign display, request |
11E |
| 15 |
Road sign display, request |
24A |
| 16 |
Warning and system messages, actuation |
9J |
| 16 |
Warning and system messages, actuation |
11D |
| 16 |
Warning and system messages, actuation |
12B |
| 16 |
Warning and system messages, actuation |
25B |
| 16 |
Warning and system messages, actuation |
9G |
| 16 |
Warning and system messages, actuation |
9 |
| 17 |
Low voltage differential signal video signal data transfer, signal |
5K |
| 18 |
Audio/COMAND display, actuation |
5K |
| 19 |
Speed limit display request |
7A |
| 19 |
Speed limit display request |
11D |
| 19 |
Speed limit display request |
9H |
| 19 |
Speed limit display request |
9G |
| 19 |
Speed limit display request |
12B |
| 19 |
Speed limit display request |
25A |
| 2 |
Engine running, signal |
13H |
| 2 |
Engine running, signal |
4H |
| 2 |
Engine running, signal |
24C |
| 2 |
Engine running, signal |
28A |
| 20 |
Audio/COMAND display, actuation |
20A |
| 21 |
Warning buzzer, actuation |
12A |
| 3 |
Drivetrain operational, signal |
13H |
| 3 |
Drivetrain operational, signal |
5H |
| 3 |
Drivetrain operational, signal |
25C |
| 3 |
Drivetrain operational, signal |
28A |
| 4 |
Navigation data, signal |
5H |
| 4 |
Navigation data, signal |
5H |
| 4 |
Navigation data, signal |
10G |
| 4 |
Navigation data, signal |
27A |
| 5 |
Wheel speed, signal |
22B |
| 5 |
Wheel speed, signal |
4E |
| 5 |
Wheel speed, signal |
5H |
| 5 |
Wheel speed, signal |
10E |
| 5 |
Wheel speed, signal |
27A |
| 6 |
Wheel rotation direction, signal |
21B |
| 6 |
Wheel rotation direction, signal |
9E |
| 6 |
Wheel rotation direction, signal |
4J |
| 6 |
Wheel rotation direction, signal |
27A |
| 6 |
Wheel rotation direction, signal |
3E |
| 7 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
6D |
| 7 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
9E |
| 7 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
4J |
| 7 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
21B |
| 7 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
29A |
| 8 |
Steering angle sensor, signal |
28F |
| 9 |
Steering angle, signal |
5J |
| 9 |
Steering angle, signal |
4H |
| 9 |
Steering angle, signal |
13F |
| 9 |
Steering angle, signal |
24D |

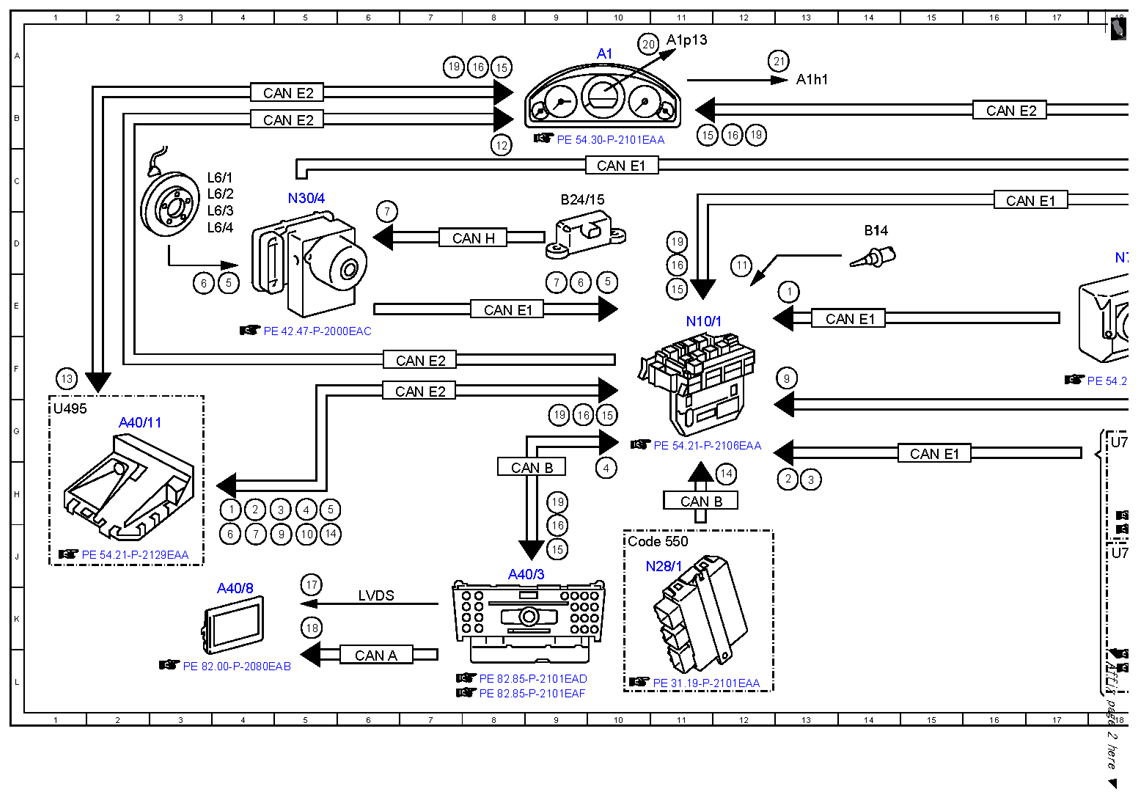

| A1 |
Instrument cluster |
10A |
| A1h1 |
Warning buzzer |
13A |
| A1p13 |
Multifunction display |
11A |
| A40/11 |
Multifunction camera |
2G |
| A40/13 |
Stereo multifunction camera |
30A |
| A40/3 |
COMAND control unit |
8J |
| A40/8 |
Audio/COMAND display |
4K |
| B14 |
Outside temperature sensor |
14D |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
9C |
| CAN A |
Telematics CAN |
6L |
| CAN B |
Interior CAN |
11H |
| CAN B |
Interior CAN |
8H |
| CAN E1 |
Chassis CAN 1 |
8E |
| CAN E1 |
Chassis CAN 1 |
21G |
| CAN E1 |
Chassis CAN 1 |
16C |
| CAN E1 |
Chassis CAN 1 |
10C |
| CAN E1 |
Chassis CAN 1 |
23J |
| CAN E1 |
Chassis CAN 1 |
27C |
| CAN E1 |
Chassis CAN 1 |
15G |
| CAN E1 |
Chassis CAN 1 |
24F |
| CAN E1 |
Chassis CAN 1 |
21E |
| CAN E1 |
Chassis CAN 1 |
14E |
| CAN E2 |
Chassis CAN 2 |
16B |
| CAN E2 |
Chassis CAN 2 |
7F |
| CAN E2 |
Chassis CAN 2 |
5B |
| CAN E2 |
Chassis CAN 2 |
7F |
| CAN E2 |
Chassis CAN 2 |
5B |
| CAN H |
Vehicle dynamics CAN |
8D |
| Code 550 |
Trailer hitch |
10J |
| Flex E |
Chassis FlexRay |
26B |
| L6/1 |
Left front axle RPM sensor |
3C |
| L6/2 |
Right front axle RPM sensor |
3C |
| L6/3 |
Left rear axle RPM sensor |
3D |
| L6/4 |
Right rear axle RPM sensor |
3D |
| LVDS |
Low voltage differential signal |
6K |
| N10/1 |
Front SAM control unit with fuse and relay module |
11E |
| N28/1 |
Trailer recognition control unit |
10J |
| N3/10 |
ME-SFI [ME] control unit |
19J |
| N3/9 |
CDI control unit |
19G |
| N30/4 |
Electronic Stability Program control unit |
5C |
| N49 |
Steering angle sensor |
29F |
| N73 |
Electronic ignition switch control unit |
18D |
| N80 |
Steering column module control unit |
27E |

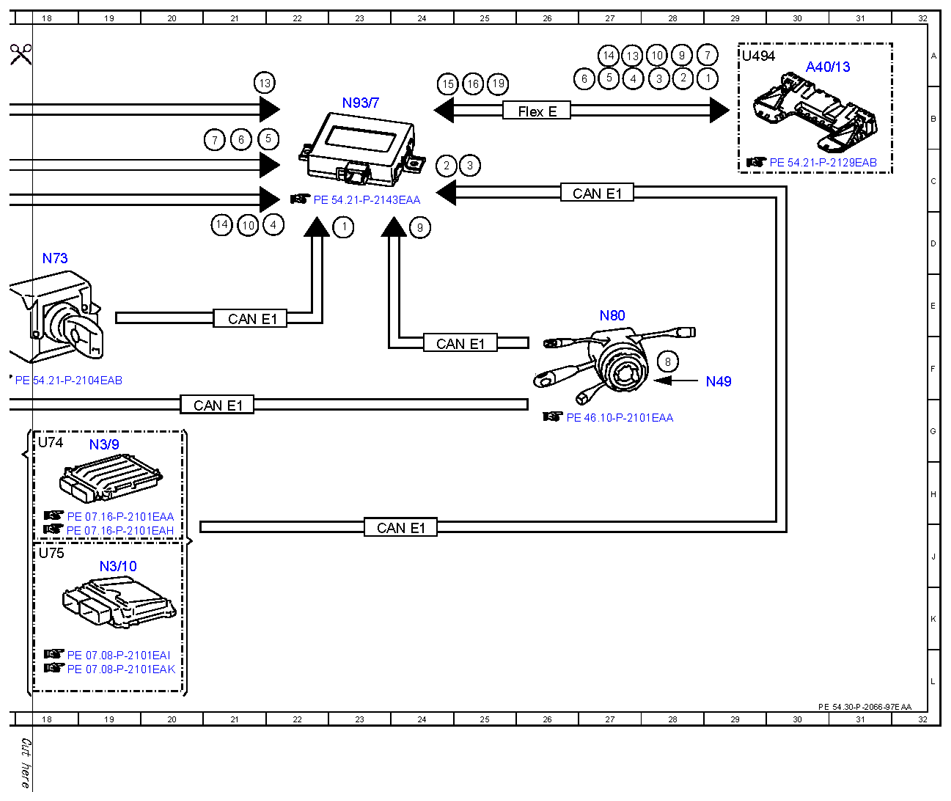

| N93/7 |
Chassis gateway control unit |
23B |
| U494 |
Valid for driving assistance package |
29A |
| U495 |
Not valid for driving assistance package |
1G |
| U74 |
Valid for diesel engines |
18G |
| U75 |
Valid for gasoline engines |
18J |
