| 1 |
Circuit 15, status |
31J |
| 1 |
Circuit 15, status |
13F |
| 10 |
360° camera display, request |
31D |
| 10 |
360° camera display, request |
14J |
| 11 |
Audio/COMAND display, request |
37E |
| 12 |
Processed image data, signal |
12E |
| 12 |
Processed image data, signal |
37D |
| 13 |
Steering angle sensor, signal |
8K |
| 14 |
Steering angle, signal |
12J |
| 14 |
Steering angle, signal |
29J |
| 15 |
Wheel angle, signal |
11G |
| 15 |
Wheel angle, signal |
29H |
| 16 |
Parking system, status |
34H |
| 17 |
Ambient lamp, request |
15J |
| 17 |
Ambient lamp, request |
28F |
| 18 |
Trunk lid rotary tumbler switch, status |
12H |
| 18 |
Trunk lid rotary tumbler switch, status |
29J |
| 19 |
Door rotary tumbler switch, status |
14G |
| 19 |
Door rotary tumbler switch, status |
28J |
| 2 |
Wheel speed, signal |
12G |
| 2 |
Wheel speed, signal |
24K |
| 20 |
Automatic power folding mirrors, status |
15G |
| 20 |
Automatic power folding mirrors, status |
28J |
| 21 |
Vehicle level, status |
12F |
| 21 |
Vehicle level, status |
27J |
| 3 |
Vehicle speed, signal |
32K |
| 4 |
Operation, signal |
32C |
| 4 |
Operation, signal |
31J |
| 4 |
Operation, signal |
14H |
| 5 |
360° camera function, status |
15H |
| 5 |
360° camera function, status |
31G |
| 6 |
Selector lever position, status |
20D |
| 6 |
Selector lever position, status |
14F |
| 6 |
Selector lever position, status |
20C |
| 7 |
Backup lamp switch, status |
14F |
| 8 |
Reverse gear, status |
30J |
| 9 |
Camera image, signal |
33K |
| 9 |
Camera image, signal |
33G |
| A1 |
Instrument cluster |
26K |

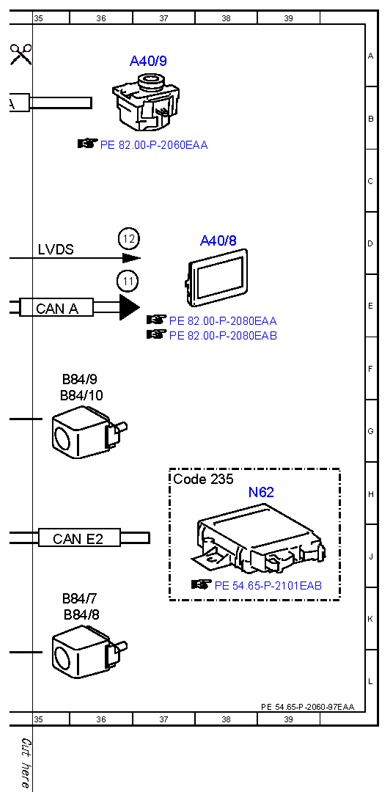

| A40/3 |
COMAND control unit |
33D |
| A40/8 |
Audio/COMAND display |
38D |
| A40/9 |
Audio/COMAND control panel |
37A |
| B84/10 |
Rear end 360° camera |
36G |
| B84/7 |
Left outside mirror 360° camera |
35K |
| B84/8 |
Right outside mirror 360° camera |
36K |
| B84/9 |
Front end 360° camera |
35F |
| CAN A |
Telematics CAN |
35E |
| CAN A |
Telematics CAN |
34B |
| CAN B |
Interior CAN |
9J |
| CAN B |
Interior CAN |
18G |
| CAN B |
Interior CAN |
28G |
| CAN B |
Interior CAN |
30G |
| CAN B |
Interior CAN |
11E |
| CAN B |
Interior CAN |
18H |
| CAN C |
Drive train CAN |
20F |
| CAN E1 |
Chassis CAN 1 |
11L |
| CAN E1 |
Chassis CAN 1 |
9H |
| CAN E1 |
Chassis CAN 1 |
9G |
| CAN E1 |
Chassis CAN 1 |
17E |
| CAN E2 |
Chassis CAN 2 |
18L |
| CAN E2 |
Chassis CAN 2 |
18J |
| CAN E2 |
Chassis CAN 2 |
30L |
| CAN E2 |
Chassis CAN 2 |
35J |
| Code 235 |
Active Park Assist |
37H |
| Code 483 |
ADVANCED AGILITY package |
4D |
| LVDS |
Low voltage differential signal |
35D |
| LVDS |
Low voltage differential signal |
34G |
| LVDS |
Low voltage differential signal |
34K |
| LVDS |
Low voltage differential signal |
33G |

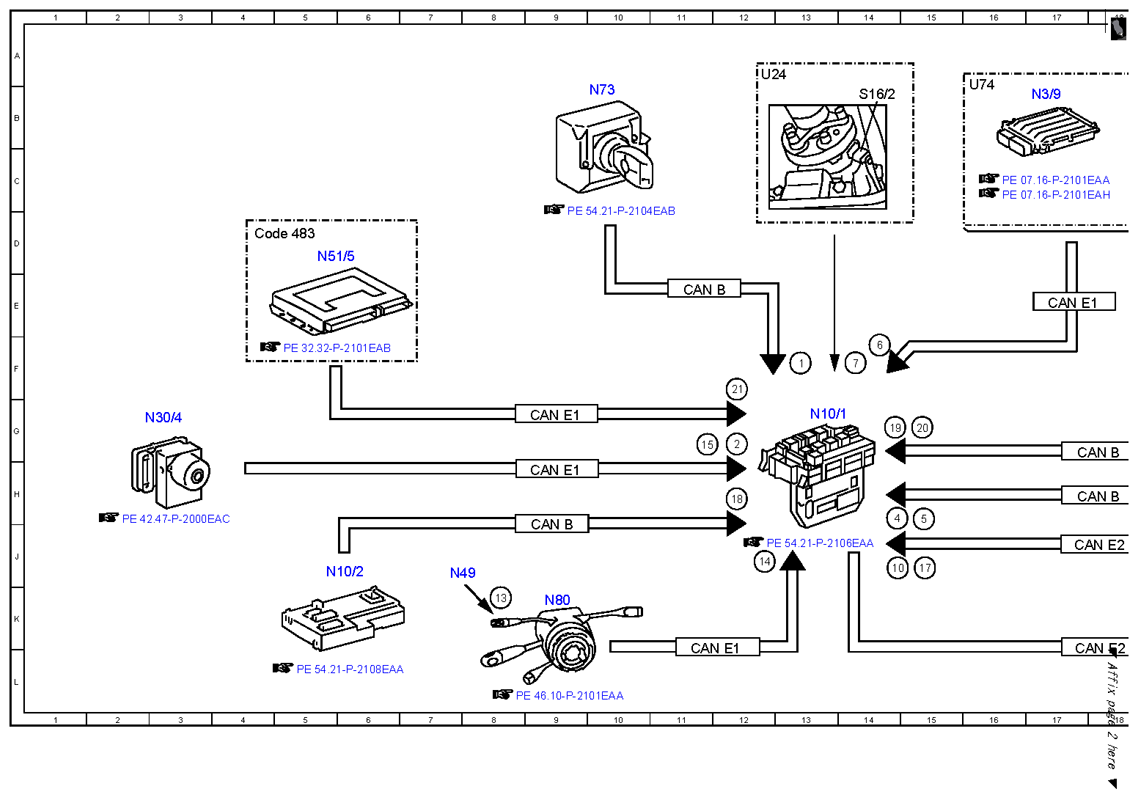

| N10/1 |
Front SAM control unit with fuse and relay module |
13G |
| N10/2 |
Rear SAM control unit with fuse and relay module |
5J |

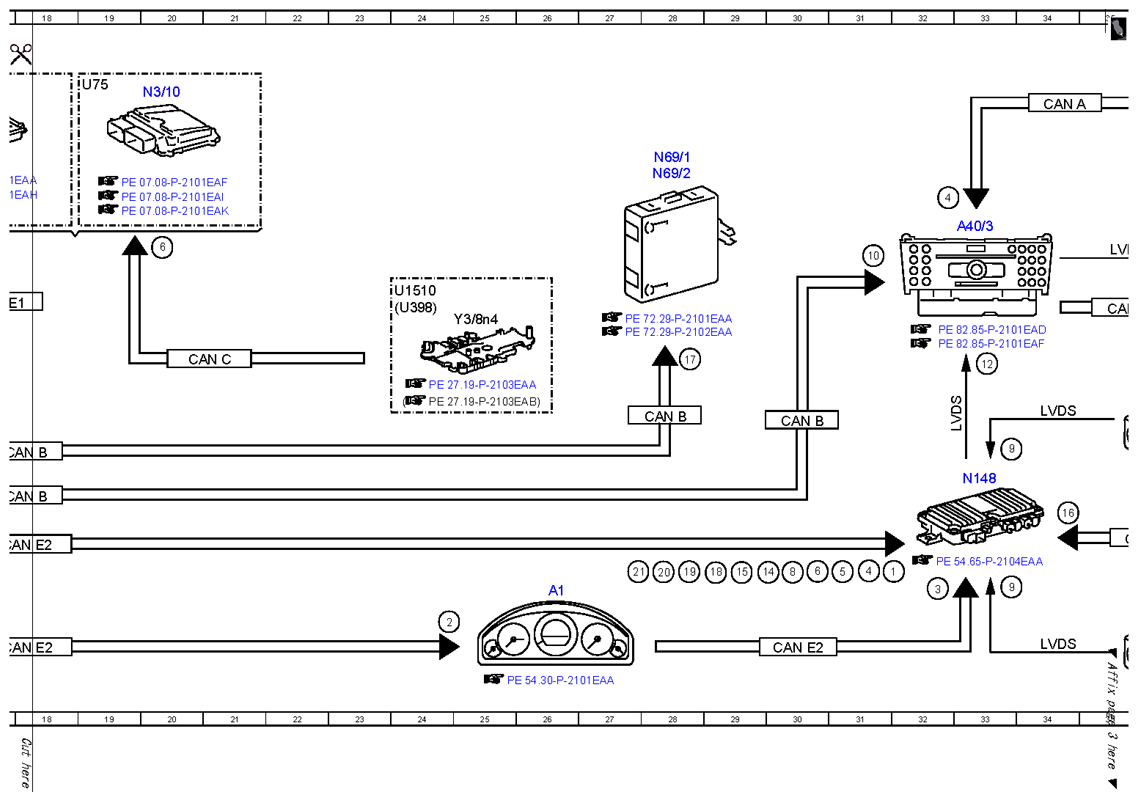

| N148 |
360° camera control unit |
33H |
| N3/10 |
ME-SFI [ME] control unit |
20B |
| N3/9 |
CDI control unit |
17B |
| N30/4 |
Electronic Stability Program control unit |
2G |
| N49 |
Steering angle sensor |
7J |
| N51/5 |
Adaptive damping system control unit |
5D |
| N62 |
Parking system control unit |
38H |
| N69/1 |
Left front door control unit |
28C |
| N69/2 |
Right front door control unit |
28C |
| N73 |
Electronic ignition switch control unit |
10B |
| N80 |
Steering column module control unit |
9K |
| S16/2 |
Backup lamp switch |
14B |
| U1510 |
Valid for transmission 722.9 |
24E |
| U24 |
Valid for manual transmission |
12A |
| U398 |
Valid for transmission 725 (NAG3) |
24E |
| U74 |
Valid for diesel engines |
16B |
| U75 |
Valid for gasoline engines |
19B |
| Y3/8n4 |
Fully integrated transmission control control unit |
25E |
