Connector separation point wiring diagram - PE54.18-P-2300-97EAF

Code: Designation: Position:
A0 Color code key 64L
A26/13 Interior protection sensor (master) 46A
A26/13 Interior protection sensor (master) 51A
A26/15 Interior protection sensor (slave) 52L
A6 Stationary heater unit 41A
B22/10 Right rear level sensor 37L
B22/7 Left rear level sensor 11L
B22/7 Left rear level sensor 35L
CAN B Interior CAN 7K
L6/1 Left front axle RPM sensor 28L
L6/2 Right front axle RPM sensor 20L
L6/3 Left rear axle RPM sensor 22L
L6/4 Right rear axle RPM sensor 25L
LIN B4 Rear SAM LIN 49B
N10/1 Front SAM control unit with fuse and relay module 12A
N10/1 Front SAM control unit with fuse and relay module 17A
N10/2 Rear SAM control unit with fuse and relay module 4L
N10/2 Rear SAM control unit with fuse and relay module 49L
N10/2f70 Fuse 70 3L
N22/6 Rear control unit 57L
N30/4 Electronic Stability Program control unit 23A
N30/7 Premium Electronic Stability Program control unit 23A
N51/5 Adaptive damping system control unit 31A
N51/5 Adaptive damping system control unit 37A
N88 Tire pressure monitor control unit 4A
S10/2 Right front brake wear sensor 17L
S10/2x1 Right front brake wear sensor electrical connector 16K
S10/4 Right rear brake wear sensor 14L
S10/4x1 Right rear brake wear sensor electrical connector 13K
S84 Soft top control switch 57A
S84s4 Draft stop and wind deflector button 58C
S84s5 Power windows central operating switch 58C
S85/2 ATA interior protection/tow-away protection switch 46L
S85/2s1 Interior protection switch 45L
S85/2s2 Towing sensor button 46L
U16 Valid for ATA [EDW] with tow-away protection and interior protection 43D
U160 Valid for ESP without adaptive damping system 18A
U23 Valid for convertibles 43A
U501 Valid for xenon headlamps 9E
U501 Valid for xenon headlamps 39D
U512 Valid for electronic level control 1D
U579 Valid for stationary heater 39A
U645 Valid for tire pressure monitor 1A
U679 Valid for version without xenon headlamps 39E
U699 Valid for wind deflector 58E
U86 Valid for adaptive damping system and ESP 29A
U938 Valid for ESP Basic 18A
U939 Valid for ESP Premium 18B
U941 Valid without electronic level control 1D
W18/3 Left front seat crossmember ground point 2 4G
W18/3 Left front seat crossmember ground point 2 53G
W19 Right front seat crossmember ground point 14E
W19 Right front seat crossmember ground point 47G
W7/1 Right taillamp trunk ground point 41E
X138/1 Front center console electrical connector 44F
X30/33 Right vehicle floor interior CAN voltage distributor electrical connector 7L
X62/32 Rear axle electrical connector, left distributor 10H
X62/32 Rear axle electrical connector, left distributor 21H
X62/32 Rear axle electrical connector, left distributor 32H
X62/32 Rear axle electrical connector, left distributor 2E
X62/32 Rear axle electrical connector, left distributor 34H
X62/33 Rear axle electrical connector, right distributor 13H
X62/33 Rear axle electrical connector, right distributor 25H
X62/33 Rear axle electrical connector, right distributor 37H
X62/33 Rear axle electrical connector, right distributor 40H
X62/6 Front axle electrical connector, right distributor 16H
X62/7 Front axle electrical connector, left distributor 27H
Y23 Stationary heater fuel pump 41L
Y51 Left front axle damping valve unit 30L
Y51x1 Left front axle damping valve unit electrical connector 30K
Y53 Left rear axle damping valve unit 32L
Y54 Right rear axle damping valve unit 15L
Z20/30z7 Tracer wire connector sleeve 53C

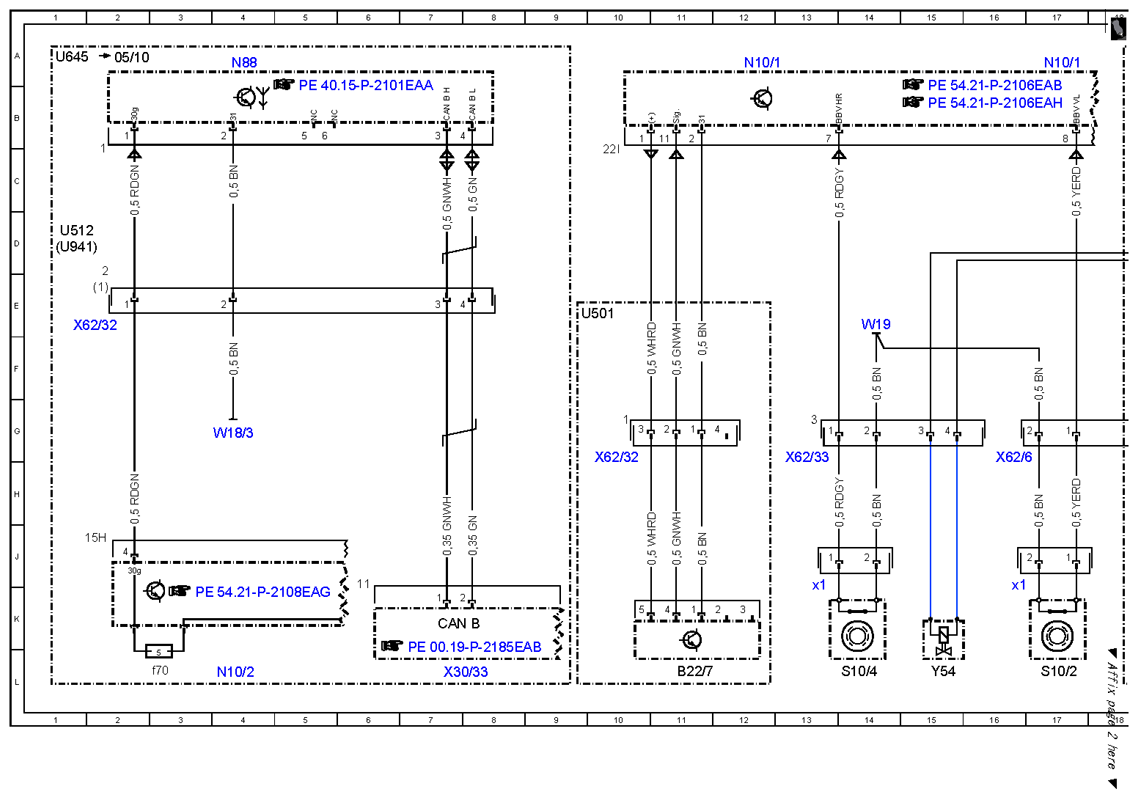

Fig 1: Connector Separation Point Wiring Diagram (1 Of 4)
G10082433Courtesy of MERCEDES-BENZ USA

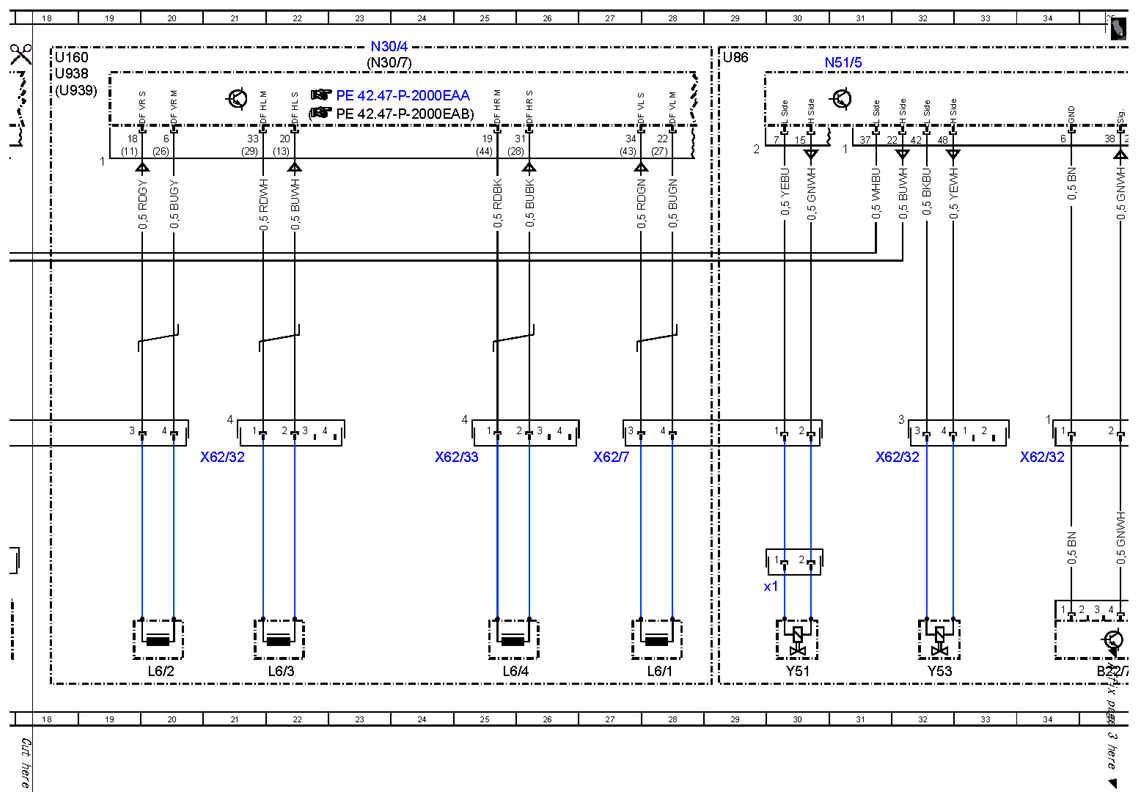

Fig 2: Connector Separation Point Wiring Diagram (2 Of 4)
G10082434Courtesy of MERCEDES-BENZ USA

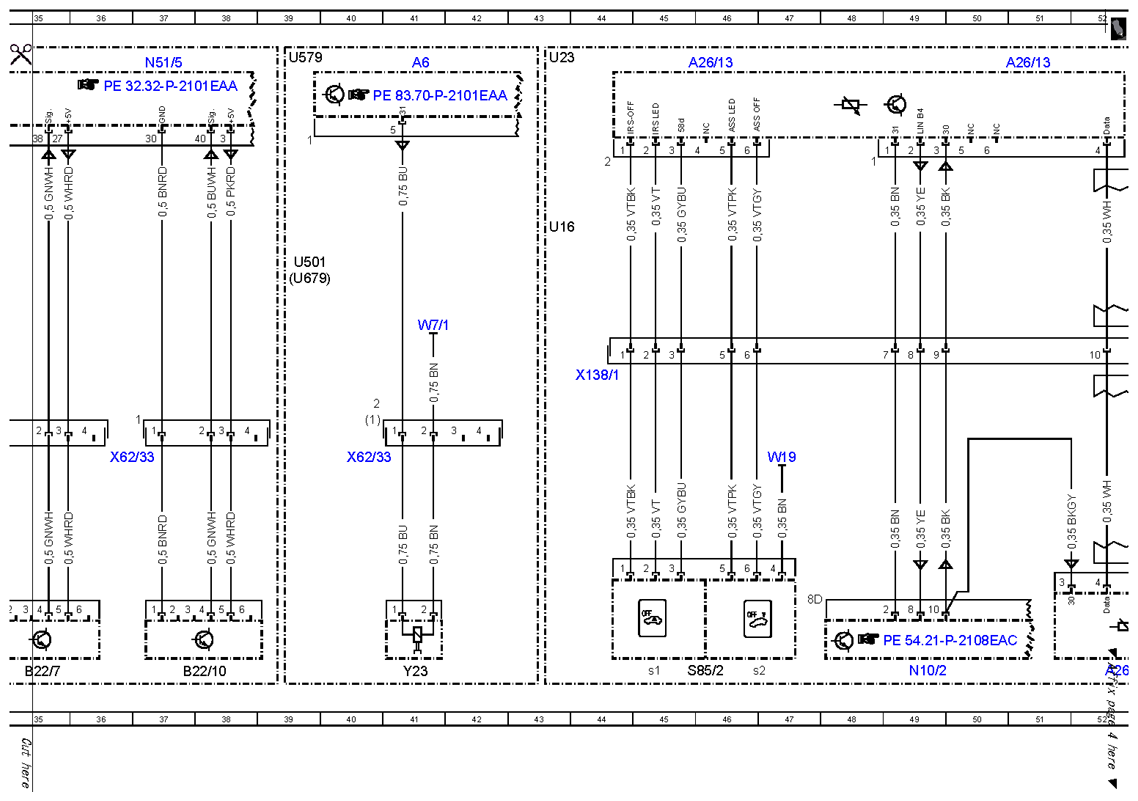

Fig 3: Connector Separation Point Wiring Diagram (3 Of 4)
G10082435Courtesy of MERCEDES-BENZ USA

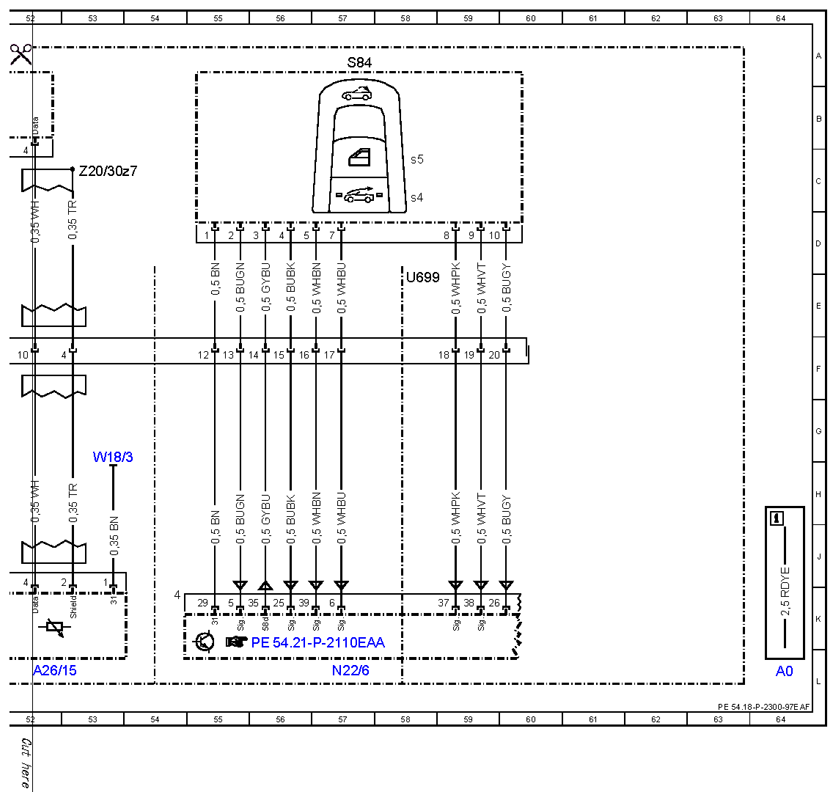

Fig 4: Connector Separation Point Wiring Diagram (4 Of 4)
G10082436Courtesy of MERCEDES-BENZ USA
