Connector separation point wiring diagram - PE54.18-P-2300-97EAB

Code: Designation: Position:
A0 Color code key 64L
A9 Refrigerant compressor 7A
A9 Refrigerant compressor 32A
A9 Refrigerant compressor 43A
A9 Refrigerant compressor 55A
B4/7 Fuel pressure sensor 12A
B76/1 Condensation sensor for fuel filter with heating element 9A
M1 Starter 6A
M1 Starter 30A
M1 Starter 41A
M1 Starter 54A
N10/1 Front SAM control unit with fuse and relay module 6L
N10/1 Front SAM control unit with fuse and relay module 13L
N10/1 Front SAM control unit with fuse and relay module 30L
N10/1 Front SAM control unit with fuse and relay module 42L
N10/1 Front SAM control unit with fuse and relay module 54L
N118 Fuel pump control unit 19L
N30/4 Electronic Stability Program control unit 24L
N30/4 Electronic Stability Program control unit 37A
N30/4 Electronic Stability Program control unit 48A
N30/4 Electronic Stability Program control unit 59A
N30/7 Premium Electronic Stability Program control unit 24L
N30/7 Premium Electronic Stability Program control unit 37A
N30/7 Premium Electronic Stability Program control unit 48A
N30/7 Premium Electronic Stability Program control unit 59A
U12 Valid for left-hand drive vehicles 26H
U12 Valid for left-hand drive vehicles 50H
U13 Valid for right-hand drive vehicles 26J
U13 Valid for right-hand drive vehicles 50J
U157 Valid for combustion engine 272 DE 50A
U484 Valid for gasoline engine 273 26A
U600 Valid for power steering pump 13A
U600 Valid for power steering pump 33A
U600 Valid for power steering pump 44A
U600 Valid for power steering pump 56A
U739 Valid for gasoline engine 271 DE 40A
U819 Valid for gasoline engine 272 26A
U880 Valid for diesel engine 642 1A
U904 Wiring harness installed but nonfunctional 3J
U936 Valid for increased engine power 3D
U937 Valid for all except increased engine power 3D
U938 Valid for ESP Basic 22H
U938 Valid for ESP Basic 35A
U938 Valid for ESP Basic 45A
U938 Valid for ESP Basic 58A
U939 Valid for ESP Premium 22J
U939 Valid for ESP Premium 35A
U939 Valid for ESP Premium 45A
U939 Valid for ESP Premium 58A
W16/5 Left major assembly compartment electronics ground point 27L
W16/5 Left major assembly compartment electronics ground point 51L
W16/6 Right major assembly compartment ground point 1L
W16/6 Right major assembly compartment ground point 27L
W16/6 Right major assembly compartment ground point 51L
X26 Interior and engine wiring harness electrical connector 1H
X26 Interior and engine wiring harness electrical connector 26H
X26 Interior and engine wiring harness electrical connector 40H
X26 Interior and engine wiring harness electrical connector 51H
X35/6 Instrument panel and module box electrical connector 16H
X35/6 Instrument panel and module box electrical connector 20E
X35/6 Instrument panel and module box electrical connector 37H
X35/6 Instrument panel and module box electrical connector 47H
X35/6 Instrument panel and module box electrical connector 59H
Y10/1 Power steering pump quantity control valve 14A
Y10/1 Power steering pump quantity control valve 34A
Y10/1 Power steering pump quantity control valve 45A
Y10/1 Power steering pump quantity control valve 57A
Z6 Circuit 31 connector sleeve 1E
Z6z2 Circuit 31 connector sleeve 27E
Z6z2 Circuit 31 connector sleeve 51E
Z7/35z1 Circuit 87 M1e connector sleeve 42E
Z7/35z2 Circuit 87 M1e connector sleeve 28E
Z7/35z2 Circuit 87 M1e connector sleeve 52E
Z7/36z1 Circuit 87 M2e connector sleeve 53E
Z7/36z1 Circuit 87 M2e connector sleeve 40E
Z7/36z2 Circuit 87 M2e connector sleeve 29E
Z7/38z1 Circuit 87 M1i connector sleeve 54E
Z7/38z2 Circuit 87 M1i connector sleeve 30E
Z7/5z1 Circuit 87 connector sleeve 4E
Z7/5z1 Circuit 87 connector sleeve 5E
Z7/5z2 Circuit 87 connector sleeve 5E
Z7/5z2 Circuit 87 connector sleeve 4E
Z7/5z3 Circuit 87 connector sleeve 2E

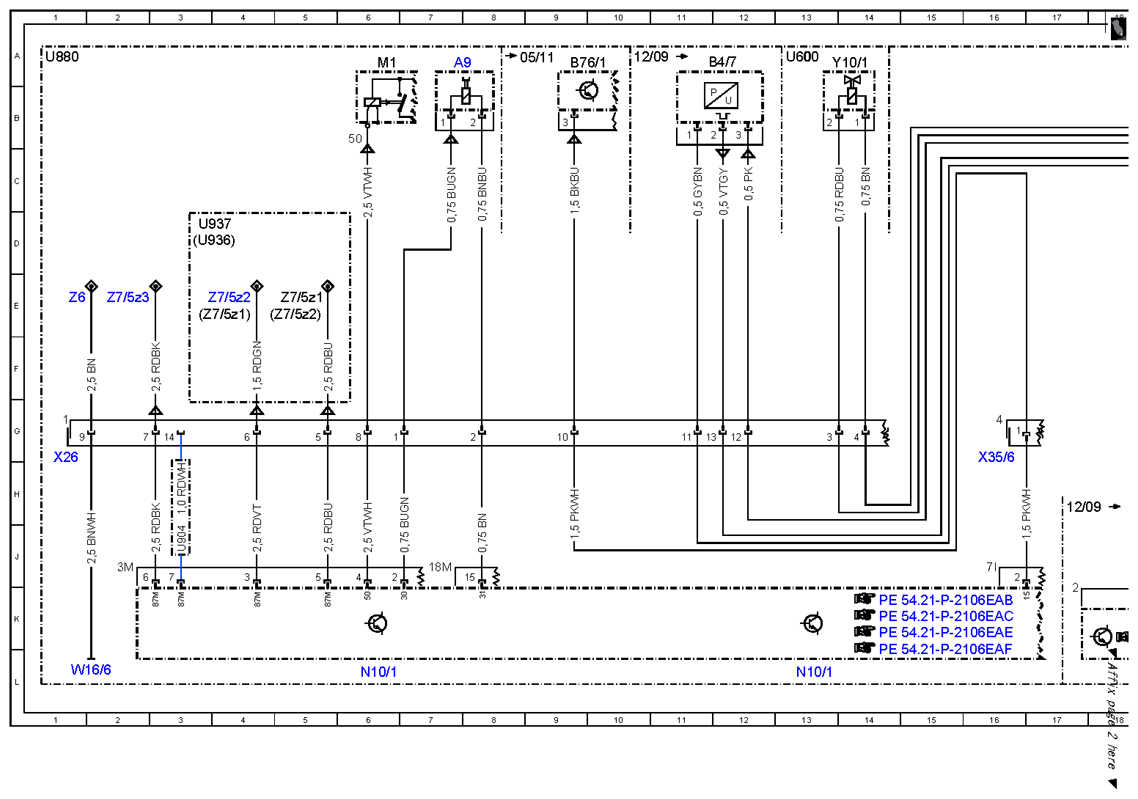

Fig 1: Connector Separation Point Wiring Diagram (1 Of 4)
G10082416Courtesy of MERCEDES-BENZ USA

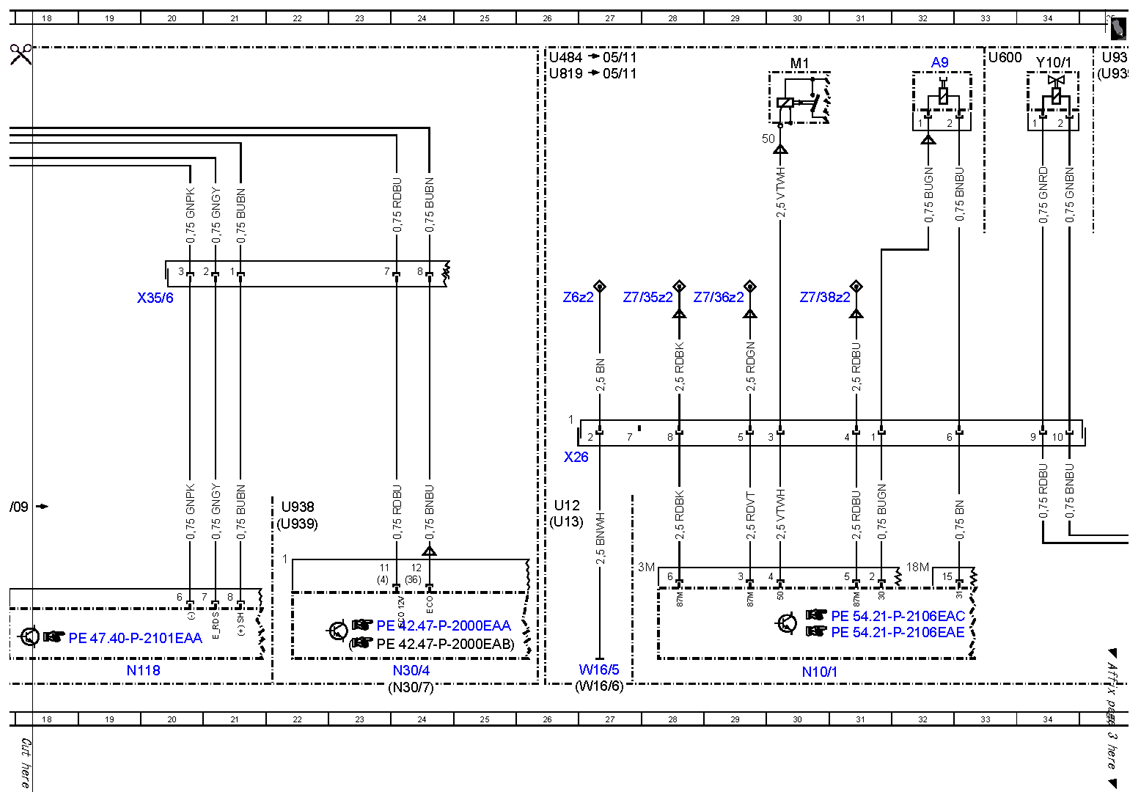

Fig 2: Connector Separation Point Wiring Diagram (2 Of 4)
G10082417Courtesy of MERCEDES-BENZ USA

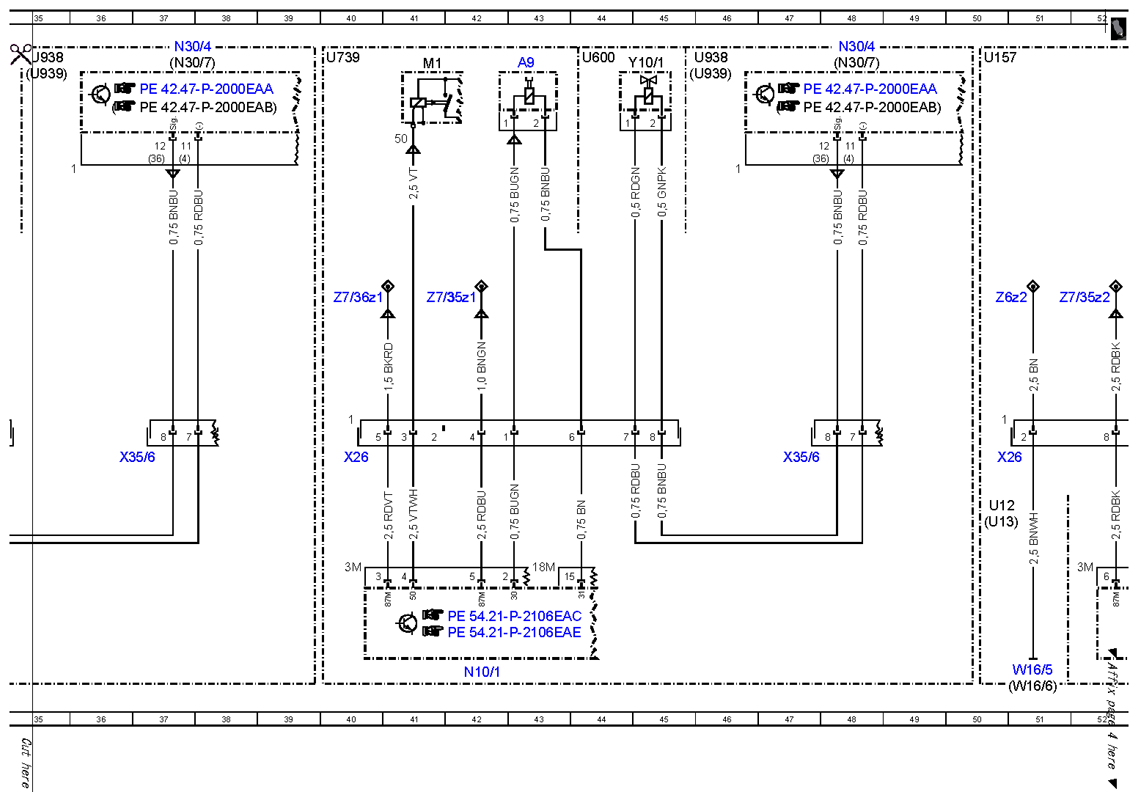

Fig 3: Connector Separation Point Wiring Diagram (3 Of 4)
G10082418Courtesy of MERCEDES-BENZ USA

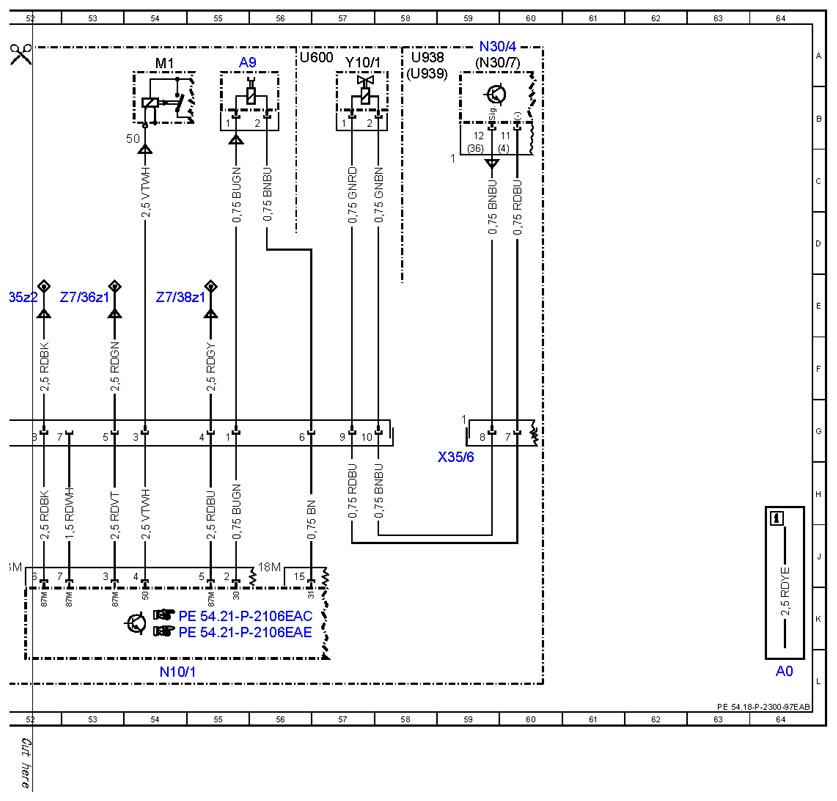

Fig 4: Connector Separation Point Wiring Diagram (4 Of 4)
G10082419Courtesy of MERCEDES-BENZ USA
