| 1 |
Engine running, signal |
10F |
| 1 |
Engine running, signal |
11A |
| 1 |
Engine running, signal |
18H |
| 10 |
Service brake braking torque, request |
16E |
| 10 |
Service brake braking torque, request |
12D |
| 11 |
Service brake braking torque, actuation |
21F |
| 12 |
Speed setting, status |
7C |
| 12 |
Speed setting, status |
13D |
| 13 |
Parking brake indicator switch, status |
11B |
| 13 |
Parking brake indicator switch, status |
12G |
| 13 |
Parking brake indicator switch, status |
11K |
| 13 |
Parking brake indicator switch, status |
17G |
| 14 |
Light-emitting diode actuation |
16C |
| 15 |
Set maximum speed, status |
10E |
| 15 |
Set maximum speed, status |
12B |
| 15 |
Set maximum speed, status |
17F |
| 17 |
Multifunction display, actuation |
7A |
| 2 |
Drivetrain operational, signal |
10F |
| 2 |
Drivetrain operational, signal |
11A |
| 2 |
Drivetrain operational, signal |
18H |
| 3 |
Gear range, status |
9F |
| 3 |
Gear range, status |
4H |
| 3 |
Gear range, status |
11A |
| 3 |
Gear range, status |
18J |
| 4 |
Wheel speed, signal |
12A |
| 4 |
Wheel speed, signal |
13F |
| 4 |
Wheel speed, signal |
20H |
| 5 |
CRUISE CONTROL lever, signal |
17A |
| 5 |
CRUISE CONTROL lever, signal |
14E |
| 5 |
CRUISE CONTROL lever, signal |
11B |
| 5 |
CRUISE CONTROL lever, signal |
20E |
| 6 |
Accelerator pedal sensor, signal |
2H |
| 6 |
Accelerator pedal sensor, signal |
9F |
| 6 |
Accelerator pedal sensor, signal |
11B |
| 6 |
Accelerator pedal sensor, signal |
18J |
| 7 |
Engine torque, reduce request |
11D |
| 7 |
Engine torque, reduce request |
5H |
| 7 |
Engine torque, reduce request |
17E |
| 8 |
Engine torque, increase request |
11D |
| 8 |
Engine torque, increase request |
5G |
| 8 |
Engine torque, increase request |
17E |
| 9 |
Engage targeted gear, request |
6G |
| 9 |
Engage targeted gear, request |
6G |
| 9 |
Engage targeted gear, request |
6G |
| 9 |
Engage targeted gear, request |
6G |

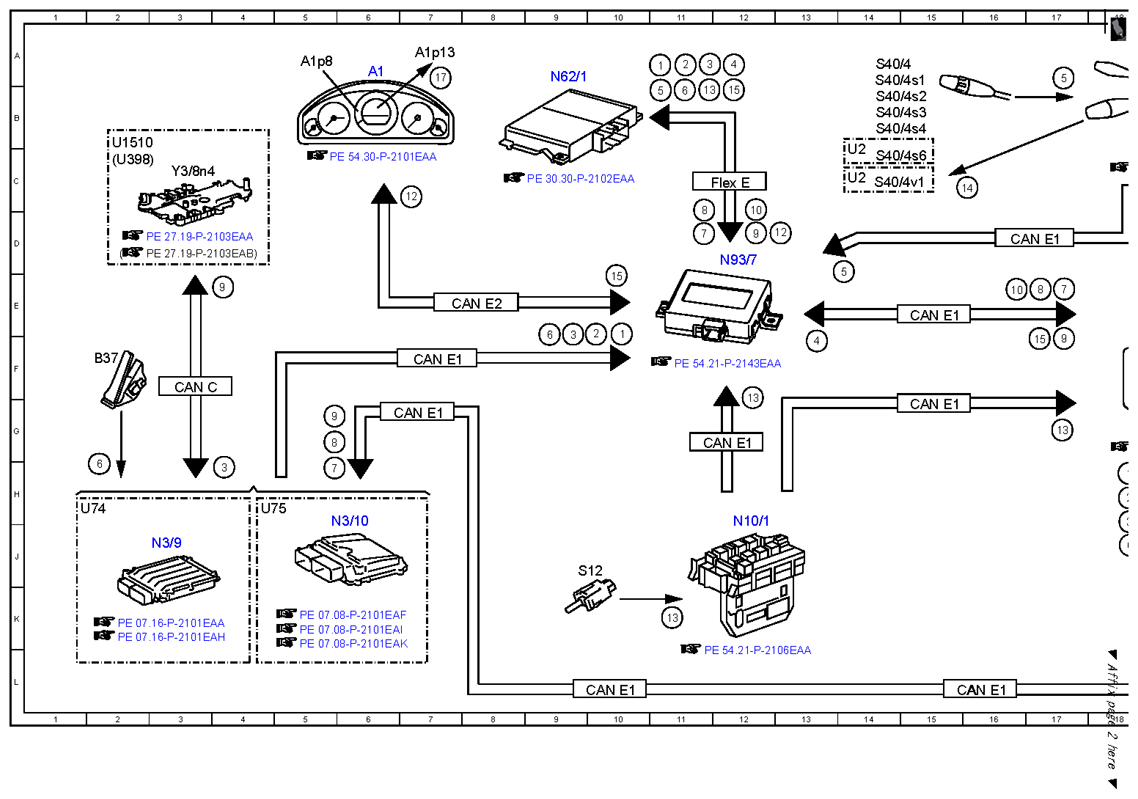

| A1 |
Instrument cluster |
6A |
| A1p13 |
Multifunction display |
7A |
| A1p8 |
Speedometer |
5A |
| A7/3 |
Traction system hydraulic unit |
22E |
| B37 |
Accelerator pedal sensor |
2F |
| CAN C |
Drive train CAN |
3F |
| CAN E1 |
Chassis CAN 1 |
7G |
| CAN E1 |
Chassis CAN 1 |
7F |
| CAN E1 |
Chassis CAN 1 |
15E |
| CAN E1 |
Chassis CAN 1 |
16D |
| CAN E1 |
Chassis CAN 1 |
19D |
| CAN E1 |
Chassis CAN 1 |
10L |
| CAN E1 |
Chassis CAN 1 |
16L |
| CAN E1 |
Chassis CAN 1 |
12G |
| CAN E1 |
Chassis CAN 1 |
15G |
| CAN E2 |
Chassis CAN 2 |
8E |
| Flex E |
Chassis FlexRay |
12C |

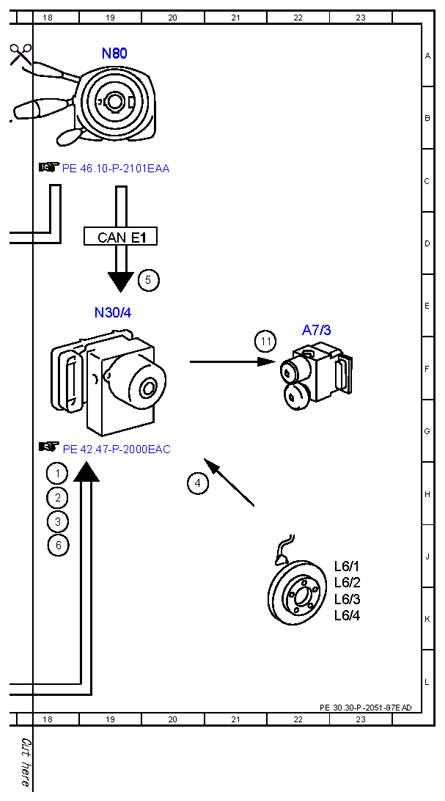

| L6/1 |
Left front axle RPM sensor |
23J |
| L6/2 |
Right front axle RPM sensor |
23K |
| L6/3 |
Left rear axle RPM sensor |
23K |
| L6/4 |
Right rear axle RPM sensor |
23K |
| N10/1 |
Front SAM control unit with fuse and relay module |
12J |
| N3/10 |
ME-SFI [ME] control unit |
6J |
| N3/9 |
CDI control unit |
3J |
| N30/4 |
Electronic Stability Program control unit |
19E |
| N62/1 |
Radar sensors control unit |
9A |
| N80 |
Steering column module control unit |
19A |
| N93/7 |
Chassis gateway control unit |
12D |
| S12 |
Parking brake indicator switch |
9J |
| S40/4 |
Cruise control lever |
14A |
| S40/4s1 |
Resume from memory switch |
14A |
| S40/4s2 |
Decelerate and set switch |
14B |
| S40/4s3 |
Accelerate and set switch |
14B |
| S40/4s4 |
OFF switch |
14B |
| S40/4s6 |
SPEEDTRONIC switch |
14C |
| S40/4v1 |
SPEEDTRONIC light emitting diode |
14C |
| U1510 |
Valid for transmission 722.9 |
2B |
| U2 |
Valid for all except USA |
14C |
| U2 |
Valid for all except USA |
14C |
| U398 |
Valid for transmission 725 (NAG3) |
2C |
| U74 |
Valid for diesel engines |
1H |
| U75 |
Valid for gasoline engines |
4H |
| Y3/8n4 |
Fully integrated transmission control unit |
3C |
