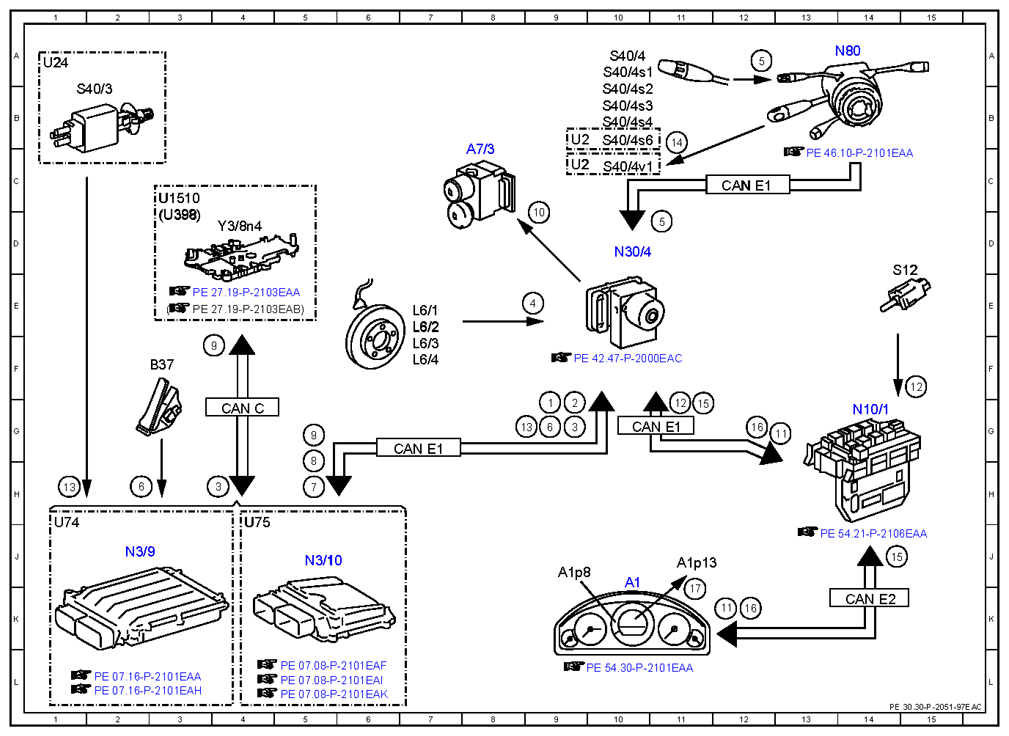

| 1 |
Engine running, signal |
9G |
| 10 |
Service brake braking torque, actuation |
9D |
| 11 |
Speed setting, status |
12K |
| 11 |
Speed setting, status |
13G |
| 12 |
Parking brake indicator switch, status |
11G |
| 12 |
Parking brake indicator switch, status |
15F |
| 13 |
Clutch pedal switch, status |
8G |
| 13 |
Clutch pedal switch, status |
1H |
| 14 |
Light-emitting diode actuation |
11B |
| 15 |
Set maximum speed, status |
14J |
| 15 |
Set maximum speed, status |
11G |
| 16 |
Instrument cluster message, request |
12G |
| 16 |
Instrument cluster message, request |
12K |
| 17 |
Multifunction display, actuation |
11K |
| 2 |
Drivetrain operational, signal |
9G |
| 3 |
Gear range, status |
4H |
| 3 |
Gear range, status |
9G |
| 4 |
Wheel speed, signal |
9E |
| 5 |
CRUISE CONTROL lever, signal |
11D |
| 5 |
CRUISE CONTROL lever, signal |
12A |
| 6 |
Accelerator pedal sensor, signal |
2H |
| 6 |
Accelerator pedal sensor, signal |
9G |
| 7 |
Engine torque, reduce request |
5H |
| 8 |
Engine torque, increase request |
5H |
| 9 |
Engage targeted gear, request |
5G |
| 9 |
Engage targeted gear, request |
5G |
| A1 |
Instrument cluster |
10J |
| A1p13 |
Multifunction display |
11J |
| A1p8 |
Speedometer |
9J |
| A7/3 |
Traction system hydraulic unit |
8C |
| B37 |
Accelerator pedal sensor |
3F |
| CAN C |
Drive train CAN |
4G |
| CAN E1 |
Chassis CAN 1 |
10G |
| CAN E1 |
Chassis CAN 1 |
7G |
| CAN E1 |
Chassis CAN 1 |
12C |
| CAN E2 |
Chassis CAN 2 |
14K |
| L6/1 |
Left front axle RPM sensor |
7E |
| L6/2 |
Right front axle RPM sensor |
7E |
| L6/3 |
Left rear axle RPM sensor |
7F |
| L6/4 |
Right rear axle RPM sensor |
7F |
| N10/1 |
Front SAM control unit with fuse and relay module |
14G |
| N3/10 |
ME-SFI [ME] control unit |
5J |
| N3/9 |
CDI control unit |
2J |
| N30/4 |
Electronic Stability Program control unit |
10D |
| N80 |
Steering column module control unit |
14A |
| S12 |
Parking brake indicator switch |
14E |
| S40/3 |
Clutch pedal switch |
1B |
| S40/4 |
Cruise control lever |
10A |
| S40/4s1 |
Resume from memory switch |
10A |
| S40/4s2 |
Decelerate and set switch |
10B |
| S40/4s3 |
Accelerate and set switch |
10B |
| S40/4s4 |
OFF switch |
10B |
| S40/4s6 |
SPEEDTRONIC switch |
10B |
| S40/4v1 |
SPEEDTRONIC light emitting diode |
10C |
| U1510 |
Valid for transmission 722.9 |
3C |
| U2 |
Valid for all except USA |
9B |
| U2 |
Valid for all except USA |
9C |
| U24 |
Valid for manual transmission |
1A |
| U398 |
Valid for transmission 725 (NAG3) |
3D |
| U74 |
Valid for diesel engines |
1J |
| U75 |
Valid for gasoline engines |
4J |
| Y3/8n4 |
Fully integrated transmission control unit |
4D |
