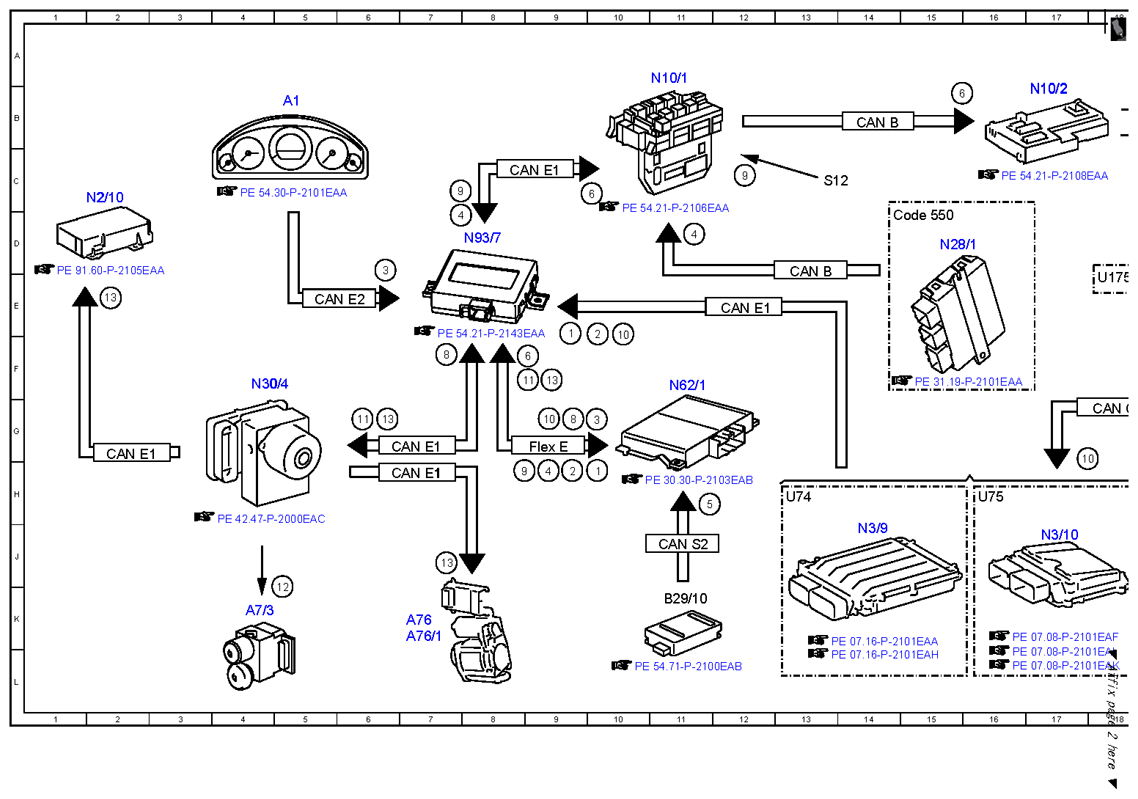

| 1 |
Engine running, signal |
10H |
| 1 |
Engine running, signal |
9F |
| 10 |
Gear range, status |
17H |
| 10 |
Gear range, status |
10F |
| 10 |
Gear range, status |
9G |
| 11 |
Service brake braking torque, request |
6G |
| 11 |
Service brake braking torque, request |
8F |
| 12 |
Service brake braking torque, actuation |
5K |
| 13 |
PRE-SAFE® triggering, request |
6G |
| 13 |
PRE-SAFE® triggering, request |
9F |
| 13 |
PRE-SAFE® triggering, request |
7J |
| 13 |
PRE-SAFE® triggering, request |
2E |
| 2 |
Drivetrain operational, signal |
9H |
| 2 |
Drivetrain operational, signal |
10F |
| 3 |
PRE-SAFE®, status |
6E |
| 3 |
PRE-SAFE®, status |
10G |
| 4 |
Trailer recognition, status |
9H |
| 4 |
Trailer recognition, status |
11D |
| 4 |
Trailer recognition, status |
7D |
| 5 |
Far range radar sensor, signal |
11H |
| 6 |
Hazard warning flasher, request |
15B |
| 6 |
Hazard warning flasher, request |
9F |
| 6 |
Hazard warning flasher, request |
10C |
| 7 |
Turn signal lamp, actuation |
19D |
| 7 |
Turn signal lamp, actuation |
22D |
| 8 |
Service brake, status |
9G |
| 8 |
Service brake, status |
7F |
| 9 |
Parking brake indicator switch, status |
12C |
| 9 |
Parking brake indicator switch, status |
8H |
| 9 |
Parking brake indicator switch, status |
7C |
| A1 |
Instrument cluster |
5B |
| A7/3 |
Traction system hydraulic unit |
4K |
| A76 |
Left front reversible emergency tensioning retractor |
7K |
| A76/1 |
Right front reversible emergency tensioning retractor |
7K |
| B29/10 |
Center rear bumper radar sensor |
11K |
| CAN B |
Interior CAN |
13E |
| CAN B |
Interior CAN |
14B |
| CAN C |
Drive train CAN |
18G |
| CAN E1 |
Chassis CAN 1 |
8C |
| CAN E1 |
Chassis CAN 1 |
7G |
| CAN E1 |
Chassis CAN 1 |
7H |
| CAN E1 |
Chassis CAN 1 |
2G |
| CAN E1 |
Chassis CAN 1 |
12E |
| CAN E2 |
Chassis CAN 2 |
5E |
| CAN S2 |
Radar CAN 2 |
11J |
| Code 550 |
Trailer hitch |
14D |

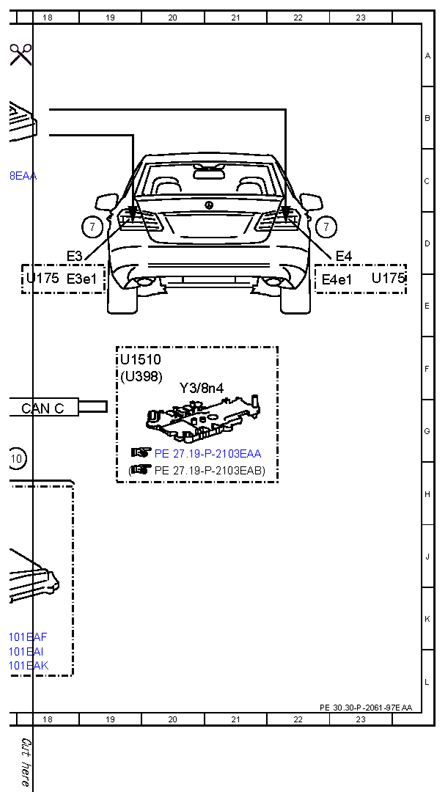

| E3 |
Left rear lamp unit |
18D |
| E3e1 |
Left rear turn signal lamp |
18E |
| E4 |
Right rear lamp unit |
23D |
| E4e1 |
Right rear turn signal lamp |
22E |
| Flex E |
Chassis FlexRay |
9G |
| N10/1 |
Front SAM control unit with fuse and relay module |
11A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
17B |
| N2/10 |
Supplemental restraint system control unit |
1C |
| N28/1 |
Trailer recognition control unit |
15D |
| N3/10 |
ME-SFI [ME] control unit |
17J |
| N3/9 |
CDI control unit |
14J |
| N30/4 |
Electronic Stability Program control unit |
4F |
| N62/1 |
Radar sensors control unit |
11F |
| N93/7 |
Chassis gateway control unit |
8D |
| S12 |
Parking brake indicator switch |
13C |
| U1510 |
Valid for transmission 722.9 |
19F |
| U175 |
Valid for all except {{USA}} and {{Kanada}} |
23E |
| U175 |
Valid for all except {{USA}} and {{Kanada}} |
18E |
| U398 |
Valid for transmission 725 (NAG3) |
19F |
| U74 |
Valid for diesel engines |
13H |
| U75 |
Valid for gasoline engines |
16H |
| Y3/8n4 |
Fully integrated transmission control unit |
20F |
