| 1 |
Engine running, signal |
7F |
| 1 |
Engine running, signal |
13G |
| 1 |
Engine running, signal |
9H |
| 10 |
Far range radar sensor, signal |
5E |
| 11 |
Close range radar sensors, signal |
6H |
| 12 |
Gear range, status |
16H |
| 12 |
Gear range, status |
13G |
| 12 |
Gear range, status |
7E |
| 13 |
Electric power steering torque sensor, signal |
7E |
| 13 |
Electric power steering torque sensor, signal |
7B |
| 13 |
Electric power steering torque sensor, signal |
13D |
| 14 |
Steering angle sensor, signal |
21C |
| 15 |
Steering angle, signal |
15E |
| 15 |
Steering angle, signal |
8E |
| 16 |
Tire pressure monitor, message |
10E |
| 16 |
Tire pressure monitor, message |
8E |
| 16 |
Tire pressure monitor, message |
11D |
| 17 |
Trailer recognition, status |
19F |
| 17 |
Trailer recognition, status |
14F |
| 17 |
Trailer recognition, status |
9E |
| 18 |
Electric power steering, request |
12F |
| 18 |
Electric power steering, request |
10B |
| 19 |
Electric power steering actuator motor, actuation |
6A |
| 2 |
Drivetrain operational, signal |
7F |
| 2 |
Drivetrain operational, signal |
13G |
| 2 |
Drivetrain operational, signal |
9H |
| 20 |
Instrument cluster message, request |
12A |
| 21 |
Warning tone, request |
14C |
| 21 |
Warning tone, request |
11F |
| 22 |
Steer Assist status indication, request |
14C |
| 22 |
Steer Assist status indication, request |
11F |
| 23 |
Object information, data package |
7G |
| 3 |
Wheel speed, signal |
8F |
| 3 |
Wheel speed, signal |
12E |
| 3 |
Wheel speed, signal |
9H |
| 4 |
Wheel rotation direction, signal |
8F |
| 4 |
Wheel rotation direction, signal |
11E |
| 4 |
Wheel rotation direction, signal |
10H |
| 5 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
2H |
| 5 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
9F |
| 5 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
11E |
| 5 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
10H |
| 6 |
Combination switch, status |
9F |
| 6 |
Combination switch, status |
14E |
| 6 |
Combination switch, status |
10H |
| 6 |
Combination switch, status |
19C |
| 7 |
CRUISE CONTROL lever, signal |
9F |
| 7 |
CRUISE CONTROL lever, signal |
15E |
| 7 |
CRUISE CONTROL lever, signal |
19B |
| 8 |
Steer Assist, status |
10F |
| 8 |
Steer Assist, status |
14D |
| 9 |
Lane data, signal |
7G |

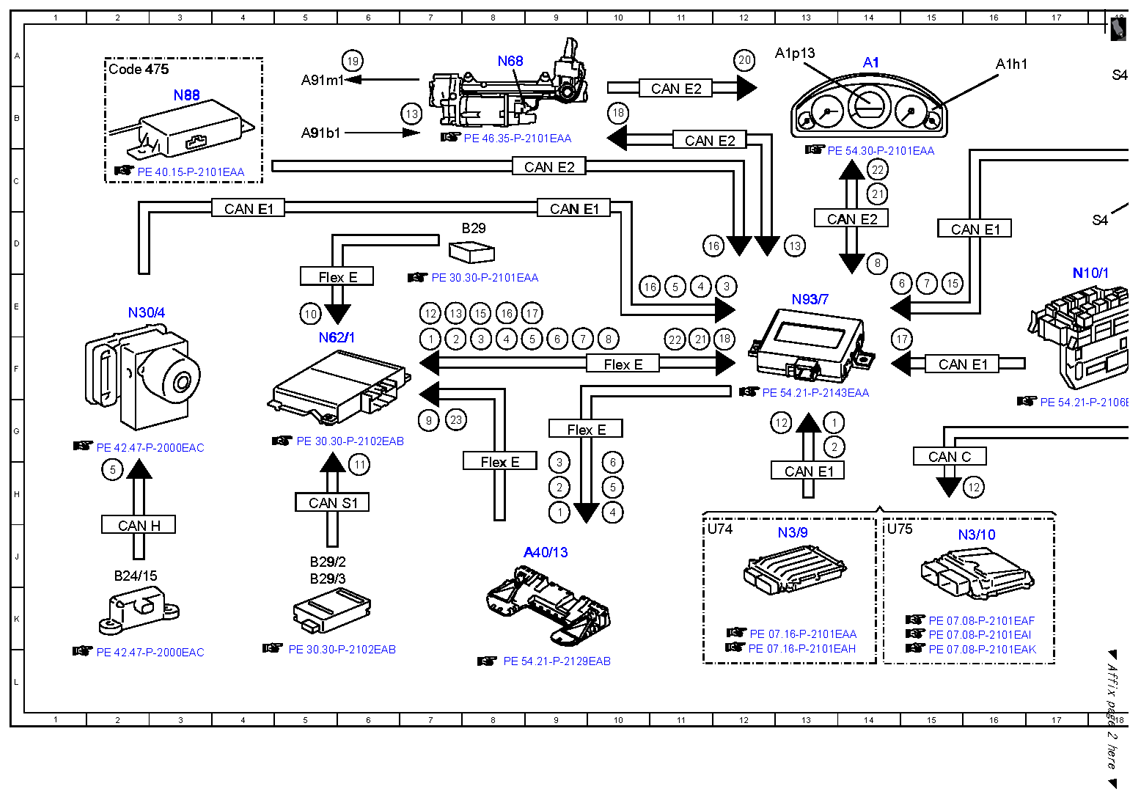

| A1 |
Instrument cluster |
14A |
| A1h1 |
Warning buzzer |
16A |
| A1p13 |
Multifunction display |
12A |
| A40/13 |
Stereo multifunction camera |
8J |
| A91b1 |
Electric power steering torque sensor |
5B |
| A91m1 |
Electric power steering actuator motor |
5A |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
2J |
| B29 |
Front long-range radar sensor |
8D |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
5J |
| B29/3 |
DISTRONIC sensor (DTR)/right front bumper |
5J |
| CAN B |
Interior CAN |
20F |
| CAN C |
Drive train CAN |
15H |
| CAN C |
Drive train CAN |
20H |
| CAN E1 |
Chassis CAN 1 |
13H |
| CAN E1 |
Chassis CAN 1 |
9D |
| CAN E1 |
Chassis CAN 1 |
4D |
| CAN E1 |
Chassis CAN 1 |
16D |
| CAN E1 |
Chassis CAN 1 |
15F |
| CAN E2 |
Chassis CAN 2 |
14D |
| CAN E2 |
Chassis CAN 2 |
11B |
| CAN E2 |
Chassis CAN 2 |
9C |
| CAN E2 |
Chassis CAN 2 |
11B |
| CAN H |
Vehicle dynamics CAN |
2J |
| CAN S1 |
Radar CAN 1 |
5H |
| Code 475 |
Tire pressure monitor |
2A |
| Code 550 |
Trailer hitch |
21E |
| Flex E |
Chassis FlexRay |
10F |
| Flex E |
Chassis FlexRay |
5E |
| Flex E |
Chassis FlexRay |
8H |
| Flex E |
Chassis FlexRay |
9G |
| N10/1 |
Front SAM control unit with fuse and relay module |
17E |
| N28/1 |
Trailer recognition control unit |
22E |
| N3/10 |
ME-SFI [ME] control unit |
16J |
| N3/9 |
CDI control unit |
13J |
| N30/4 |
Electronic Stability Program control unit |
2E |
| N49 |
Steering angle sensor |
22C |
| N62/1 |
Radar sensors control unit |
5F |
| N68 |
Electrical power steering control unit |
8A |
| N80 |
Steering column module control unit |
20B |
| N88 |
Tire pressure monitor control unit |
3B |
| N93/7 |
Chassis gateway control unit |
13E |

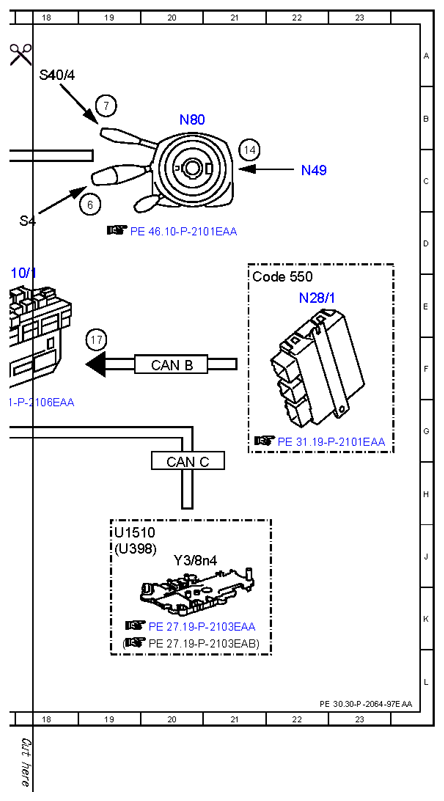

| S4 |
Combination switch |
18D |
| S40/4 |
Cruise control lever |
18A |
| U1510 |
Valid for transmission 722.9 |
19J |
| U398 |
Valid for transmission 725 (NAG3) |
19J |
| U74 |
Valid for diesel engines |
11J |
| U75 |
Valid for gasoline engines |
14J |
| Y3/8n4 |
Fully integrated transmission control unit |
20J |
