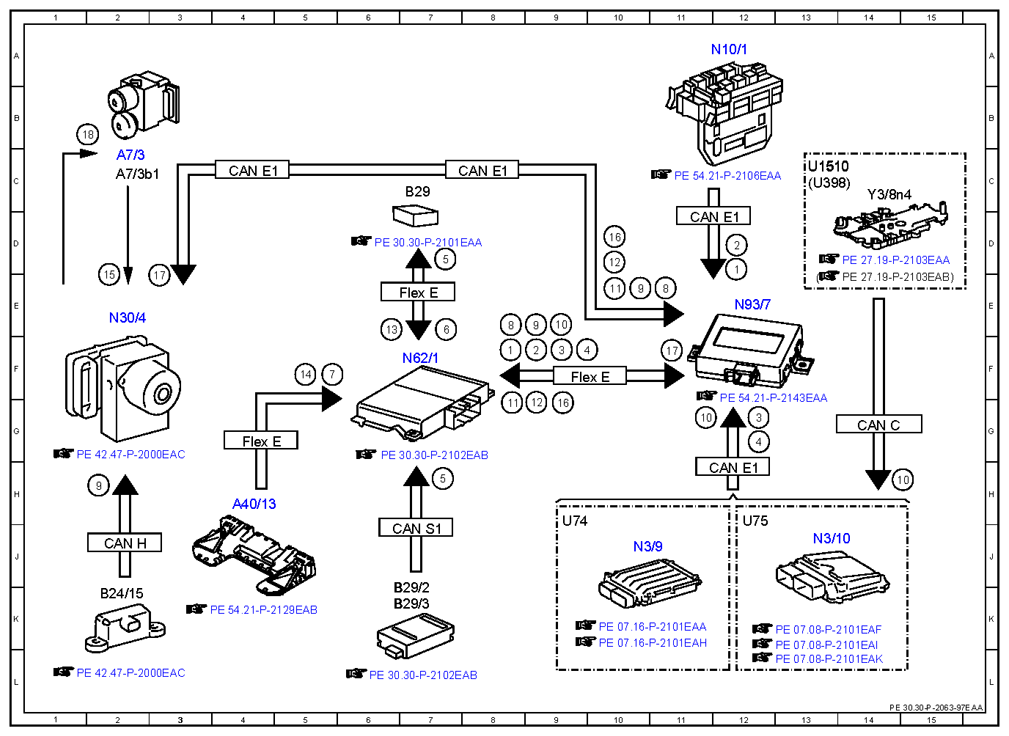

| 1 |
Brake Assist System PLUS function, signal |
8E |
| 1 |
Brake Assist System PLUS function, signal |
8E |
| 10 |
Gear range, status |
9E |
| 10 |
Gear range, status |
14H |
| 10 |
Gear range, status |
11G |
| 11 |
Wheel speed, signal |
10E |
| 11 |
Wheel speed, signal |
8G |
| 12 |
Wheel rotation direction, signal |
10D |
| 12 |
Wheel rotation direction, signal |
9G |
| 13 |
Far range radar sensor, signal |
6E |
| 14 |
Object information, data package |
5F |
| 15 |
Front axle brake pressure sensor, signal |
2D |
| 16 |
Braking torque, signal |
9G |
| 16 |
Braking torque, signal |
10D |
| 17 |
Service brake braking torque, request |
3E |
| 17 |
Service brake braking torque, request |
11F |
| 18 |
Traction system hydraulic unit, actuation |
1B |
| 2 |
Brake Assist System PLUS cross-traffic function, signal |
12D |
| 2 |
Brake Assist System PLUS cross-traffic function, signal |
12D |
| 3 |
Engine running, signal |
12G |
| 3 |
Engine running, signal |
9F |
| 4 |
Drivetrain operational, signal |
12G |
| 4 |
Drivetrain operational, signal |
9F |
| 5 |
Close range radar sensors, signal |
7H |
| 5 |
Close range radar sensors, signal |
7D |
| 6 |
Radar sensor system operational, status |
7E |
| 7 |
Stereo multifunction camera, status |
5F |
| 8 |
ESP®, status |
11E |
| 8 |
ESP®, status |
8E |
| 9 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
2H |
| 9 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
9E |
| 9 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
10E |
| A40/13 |
Stereo multifunction camera |
4H |
| A7/3 |
Traction system hydraulic unit |
2C |
| A7/3b1 |
Front axle brake pressure sensor |
2C |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
2K |
| B29 |
Front long-range radar sensor |
7C |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
6K |
| B29/3 |
DISTRONIC sensor (DTR)/right front bumper |
6K |
| CAN C |
Drive train CAN |
14G |
| CAN E1 |
Chassis CAN 1 |
12H |
| CAN E1 |
Chassis CAN 1 |
11D |
| CAN E1 |
Chassis CAN 1 |
8C |
| CAN E1 |
Chassis CAN 1 |
4C |
| CAN H |
Vehicle dynamics CAN |
2J |
| CAN S1 |
Radar CAN 1 |
7J |
| Flex E |
Chassis FlexRay |
9F |
| Flex E |
Chassis FlexRay |
4G |
| Flex E |
Chassis FlexRay |
7E |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N3/10 |
ME-SFI [ME] control unit |
13J |
| N3/9 |
CDI control unit |
10J |
| N30/4 |
Electronic Stability Program control unit |
2E |
| N62/1 |
Radar sensors control unit |
7F |
| N93/7 |
Chassis gateway control unit |
12E |
| U1510 |
Valid for transmission 722.9 |
13C |
| U398 |
Valid for transmission 725 (NAG3) |
13C |
| U74 |
Valid for diesel engines |
9J |
| U75 |
Valid for gasoline engines |
12J |
| Y3/8n4 |
Fully integrated transmission control unit |
14C |
