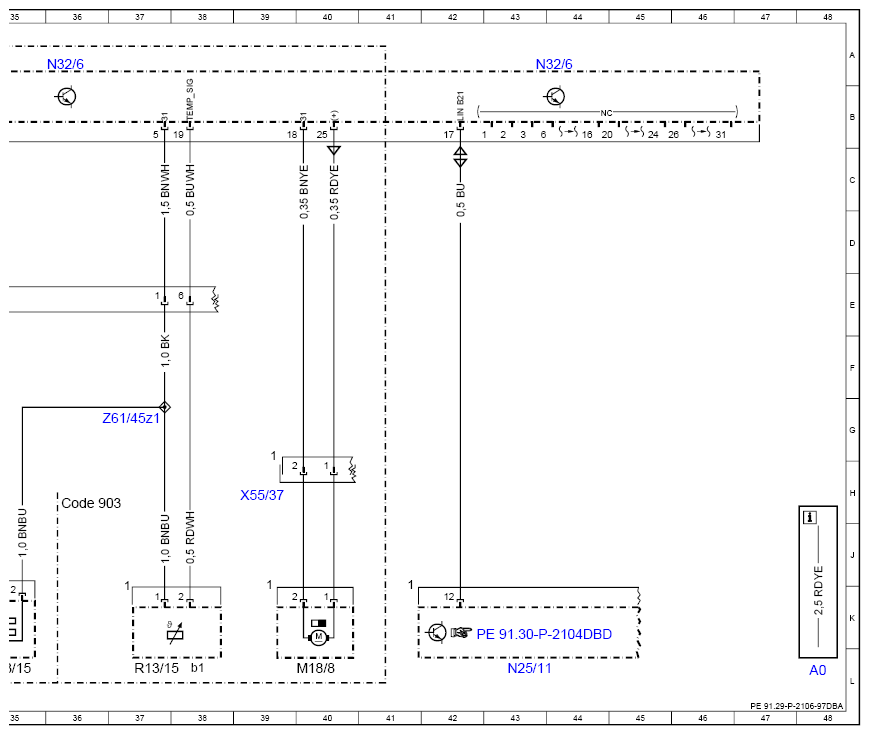

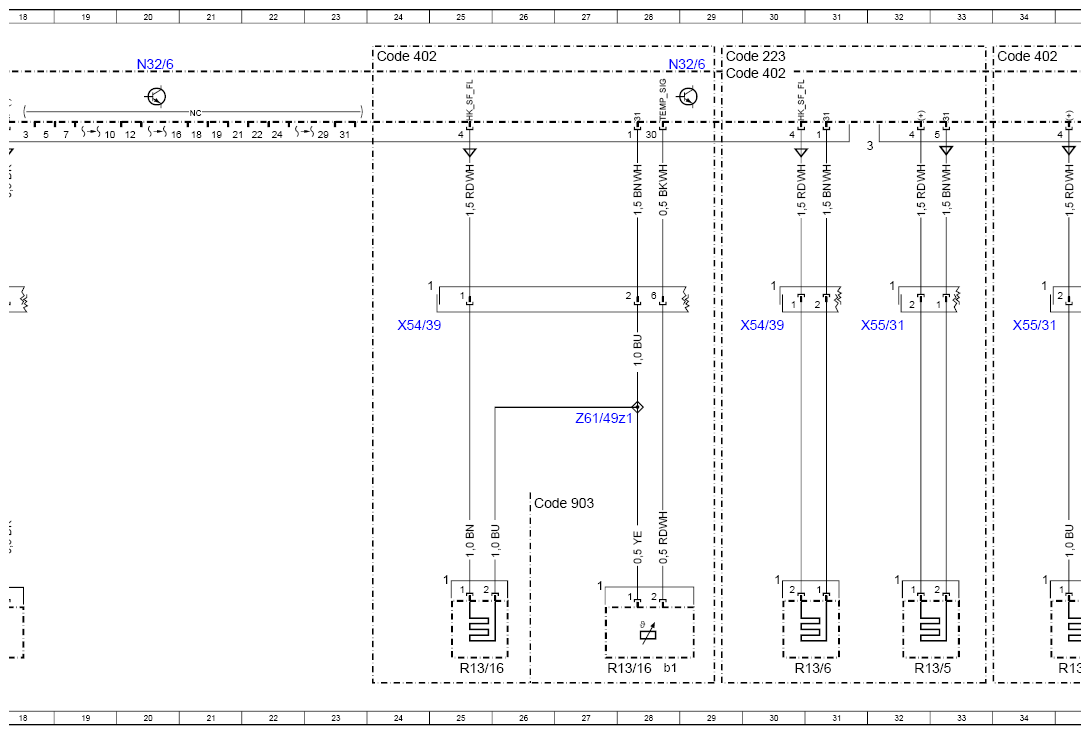

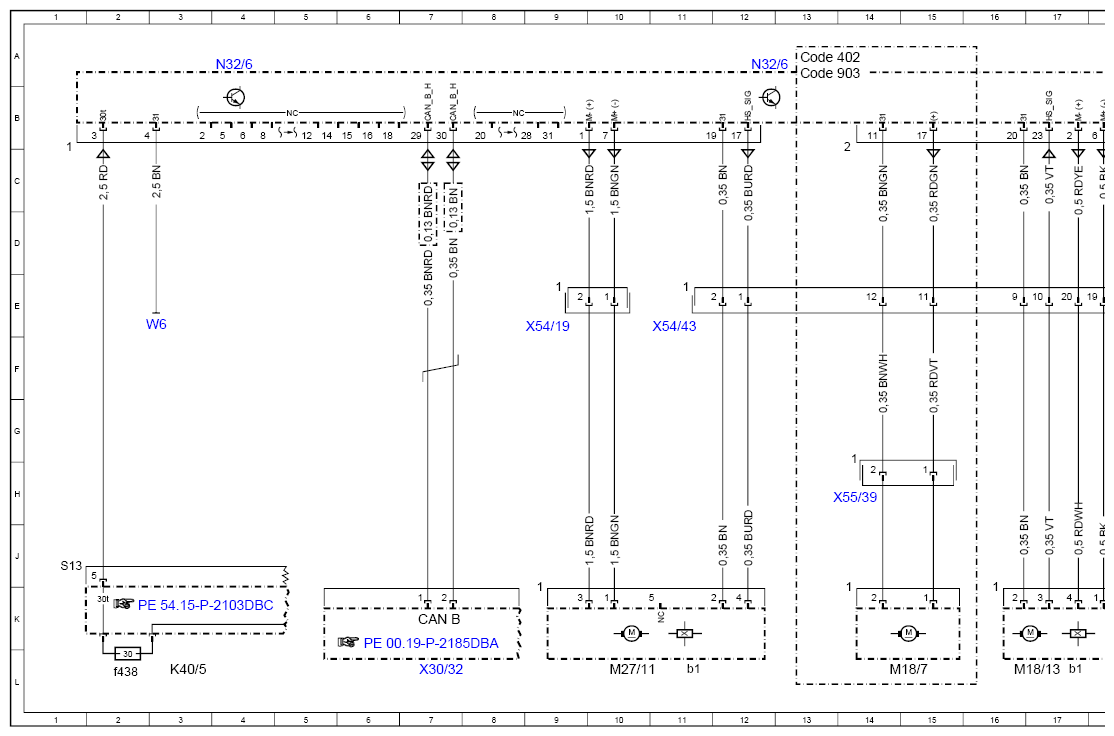

Wiring Diagram For Left Rear Seat Control Unit - PE91.29-P-2106-97DBA
Model 213 up to model year 2021 Control unit N32/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| CAN B | Interior CAN | 7K |
| Code 223 | Electrically adjustable rear bench seat | 29A |
| Code 402 | Seat climate control in rear passenger compartment | 24A |
| Code 402 | Seat climate control in rear passenger compartment | 13A |
| Code 402 | Seat climate control in rear passenger compartment | 29A |
| Code 402 | Seat climate control in rear passenger compartment | 34A |
| Code 903 | Seat heater Plus for outer rear seats | 13A |
| Code 903 | Seat heater Plus for outer rear seats | 26H |
| Code 903 | Seat heater Plus for outer rear seats | 36H |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f438 | Fuse 438 | 2L |
| M18/13 | Left rear seat head restraint seat adjustment motor | 17L |
| M18/13b1 | Left rear seat head restraint seat adjustment motor Hall sensor | 17L |
| M18/7 | Left rear seat backrest ventilation motors | 14L |
| M18/8 | Left rear seat cushion ventilation motors | 40L |
| M27/11 | Left rear seat backrest inclination adjustment motor | 10L |
| M27/11b1 | Left rear seat backrest inclination adjustment Hall sensor | 11L |
| N25/11 | Left rear seat heater control unit | 43L |
| N32/6 | Left rear seat control unit | 4A |
| N32/6 | Left rear seat control unit | 12A |
| N32/6 | Left rear seat control unit | 20A |
| N32/6 | Left rear seat control unit | 28A |
| N32/6 | Left rear seat control unit | 36A |
| N32/6 | Left rear seat control unit | 43A |
| R13/15 | Seat cushion side bolster heater pad, left rear | 35L |
| R13/15 | Seat cushion side bolster heater pad, left rear | 37L |
| R13/15b1 | Seat cushion side bolster heater pad temperature sensor, left rear | 38L |
| R13/16 | Backrest side bolster heater pad, left rear | 25L |
| R13/16 | Backrest side bolster heater pad, left rear | 28L |
| R13/16b1 | Backrest side bolster heater pad temperature sensor, left rear | 28L |
| R13/5 | Left rear seat sitting surface heated cushion | 32L |
| R13/6 | Left rear backrest heated cushion | 30L |
| W6 | Left wheel arch trunk ground point | 3E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 7L |
| X54/19 | Left rear backrest electrical connector | 9E |
| X54/39 | Left rear seat backrest heater separation point | 30E |
| X54/39 | Left rear seat backrest heater separation point | 24E |
| X54/43 | Frame floor assembly/left rear seat backrest electrical connector | 11E |
| X55/31 | Left rear seat cushion heater separation point | 34E |
| X55/31 | Left rear seat cushion heater separation point | 32E |
| X55/37 | Left rear seat cushion seat ventilation electrical connector | 39H |
| X55/39 | Left rear backrest electrical connector | 14H |
| Z61/45z1 | Left rear seat cushion side bolster seat heater connector sleeve | 37G |
| Z61/49z1 | Left rear backrest side bolster seat heater connector sleeve | 27G |
