Remove/Install Holder For Accelerator Pedal And Brake Pedal Control Lever - AR86.20-P-0011LWE
Model 213, 257
with code 45P (Disability conversion - Sales control code)

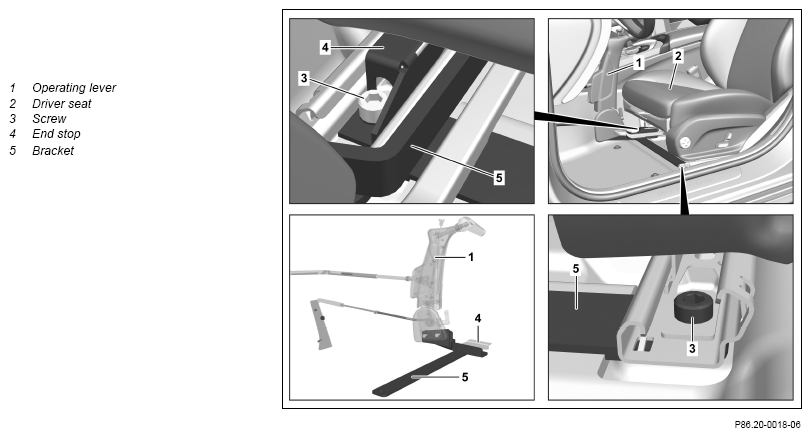

Shown on variant "CLASSIC" without seat relocation
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||
| 1 | Remove control lever (1) | Model 213, 257 with code 45P (Disability conversion - Sales control code) "Classic" |
AR86.20-P-0008LWE |
| Model 213, 257 with code 45P (Disability conversion - Sales control code) "Easy Speed" |
AR86.20-P-0008LWF | ||
| Model 213, 257 with code 45P (Disability conversion - Sales control code) "Multima PRO" |
AR86.20-P-0008LWH | ||
| 2 | Adjust driver's seat (2) to rearmost position | ||
| 3 | Remove bolts (3) | with code 45P (Disability conversion - Sales control code) Without seat relocation to rear Bolt, front seat to vehicle floor |
*BA91.10-P-1001-01T |
with code 45P (Disability conversion - Sales control code) With seat relocation to rear Screw/bolt, seat adapter (seat adjustment toward rear) to vehicle floor |
*BA86.20-P-1014-04A | ||
| 4 | Remove end stop (4) | Model 213, 257 with code 45P (Disability conversion - Sales control code) "Classic" or "Easy Speed" |
|
| 5 | Remove bracket (5) toward front | ||
| 6 | Install in the reverse order |
DISABILITY EQUIPMENT
| Number | Designation | Model 213 | Model 257 | |
|---|---|---|---|---|
| BA86.20-P-1014-04A | Screw/bolt, seat adapter (seat adjustment toward rear) to vehicle floor | Nm | 50 | 50 |
FRONT SEATS
| Number | Designation | Model 213 | Model 257 | |
|---|---|---|---|---|
| BA91.10-P-1001-01T | Bolt, front seat to vehicle floor | Nm | 50 | 50 |
