Electrical Function Schematic For Thermal Management - PE07.10-P-2712-97DBG

Engine 177.9 in model 213 up to model year 2021

Code: Designation: Position:
1 Vehicle speed, signal 18B
1 Vehicle speed, signal 16E
1 Vehicle speed, signal 10E
10 Coolant temperature sensor, signal 6G
11 Charge air temperature sensor, signal 6G
12 Coolant thermostat heating element, actuation 3F
13 Oil sensor (oil level, temperature and quality), signal 7E
14 Fan motor, specified rpm request 19F
15 Circuit 87, status 7H
16 Accelerator pedal sensor, signal 9E
17 Transmission control, signal 10G
18 Engine running, signal 14J
18 Engine running, signal 14G
19 Fan motor, status 18F
2 Instrument cluster, message 16C
2 Instrument cluster, message 15G
2 Instrument cluster, message 20B
20 Fan motor, request 14B
20 Fan motor, request 17D
21 Oil temperature sensor, signal 6E
3 Air conditioning, status 14B
3 Air conditioning, status 17E
3 Air conditioning, status 10E
4 Outside temperature, signal 14B
4 Outside temperature, signal 16D
4 Outside temperature, signal 10E
5 Wheel speed, signal 16G
5 Wheel speed, signal 11E
6 Engine load, signal 9H
7 Engine speed, signal 8H
8 Fuel injectors, actuation 8J
9 Throttle valve actuator motor, actuation 10J
A1 Instrument cluster 22A
A8/1 Transmitter key 17B
B1 Engine oil temperature sensor 6C
B11/4 Coolant temperature sensor 2J
B17/14 Left charge air temperature sensor 4H
B17/15 Right charge air temperature sensor 4H
B28/22 Left pressure sensor downstream of throttle valve 11J
B28/23 Right pressure sensor downstream of throttle valve 11J
B37 Accelerator pedal sensor 10C
B40 Oil sensor (oil level, temperature and quality) 8A
B70 Crankshaft Hall sensor 9K
CAN B Interior CAN 13B
CAN C Engine CAN 12F
CAN C1 Drive train CAN 12F
CAN C1 Drive train CAN 13H
CAN HMI User interface CAN 19B
Flex E Chassis FlexRay 16D
Flex E Chassis FlexRay 16H
K40/8 Engine fuse and relay module 2J
K40/8kN Circuit 87M relay 4K
LIN C3 Drivetrain LIN 18F
M16/60m1 Left throttle valve actuator motor 6K
M16/61m1 Right throttle valve actuator motor 6K
M4/7 Fan motor 20E
N127 Drivetrain control unit 16E
N22/1 Climate control, control unit 12A
N3/10 ME-SFI [ME] control unit 8F
N30/4 Electronic Stability Program control unit 16K
N73 Electronic ignition switch control unit 16A
R48 Coolant thermostat heating element 2E
Y3/8n4 Fully integrated transmission control, control unit 13K
Y76/1 Cylinder 1 fuel injector 7J
Y76/2 Cylinder 2 fuel injector 7K
Y76/3 Cylinder 3 fuel injector 7K
Y76/4 Cylinder 4 fuel injector 7K
Y76/5 Cylinder 5 fuel injector 7K
Y76/6 Cylinder 6 fuel injector 7L
Y76/7 Cylinder 7 fuel injector 7L
Y76/8 Cylinder 8 fuel injector 7L

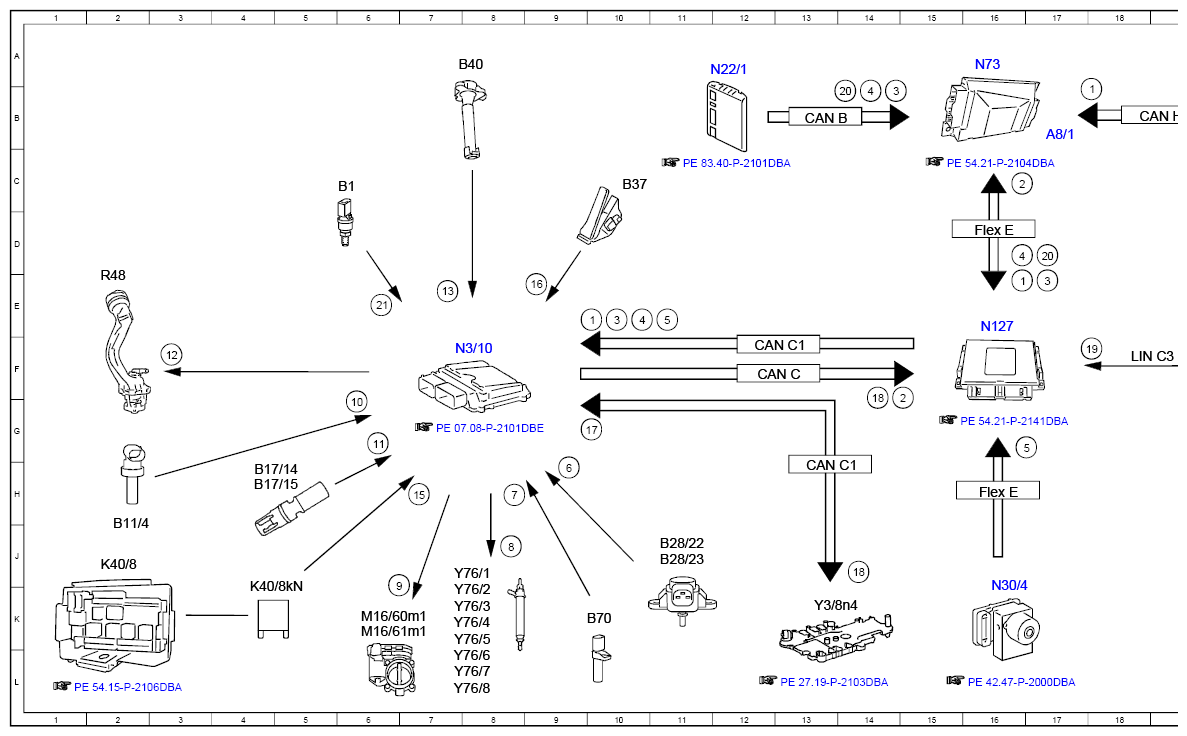

G13770501Courtesy of MERCEDES-BENZ USA
G13770502Courtesy of MERCEDES-BENZ USA
