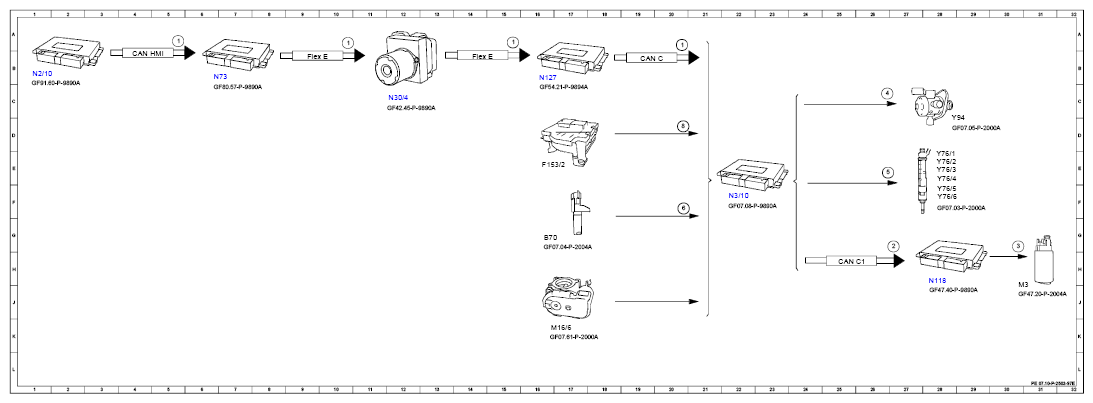

Function Schematic For Safety Fuel Shutoff - PE07.10-P-2503-97E
Engine 256 in model 167
Engine 256 in model 213, 238 as of model year 2021
Engine 264 in model 213, 238, 257 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 5L |
| 1 | Crash, signal | 10L |
| 1 | Crash, signal | 15L |
| 1 | Crash, signal | 20L |
| 2 | Fuel pump, request OFF | 27R |
| 3 | Fuel pump, actuation OFF | 30R |
| 4 | Quantity control valve, actuation | 26N |
| 5 | Fuel injectors, actuation | 26P |
| 6 | Engine speed, signal | 20Q |
| 8 | Circuit 87, status | 20O |
| B70 | Crankshaft Hall sensor | 16R |
| CAN C | Engine CAN | 19M |
| CAN C1 | Drive train CAN | 25S |
| CAN HMI | User interface CAN | 4M |
| F153/2 | Fuse and relay module | 16P |
| Flex E | Chassis FlexRay | 9M |
| Flex E | Chassis FlexRay | 14M |
| M16/6 | Throttle valve actuator | 17U |
| M3 | Fuel pump (FP) | 30S |
| N118 | Fuel pump control unit | 28S |
| N127 | Drivetrain control unit | 16M |
| N2/10 | Supplemental restraint system control unit | 1M |
| N3/10 | Engine management control unit | 22Q |
| N30/4 | Electronic Stability Program (ESP®) control unit | 12N |
| N73 | Electronic ignition switch control unit | 6M |
| Y76/1 | Fuel injector | 28P |
| Y76/2 | Fuel injector | 28P |
| Y76/3 | Fuel injector | 28P |
| Y76/4 | Fuel injector | 28P |
| Y76/5 | Fuel injector | 28Q |
| Y76/6 | Fuel injector | 28Q |
| Y94 | Quantity control valve | 28N |
