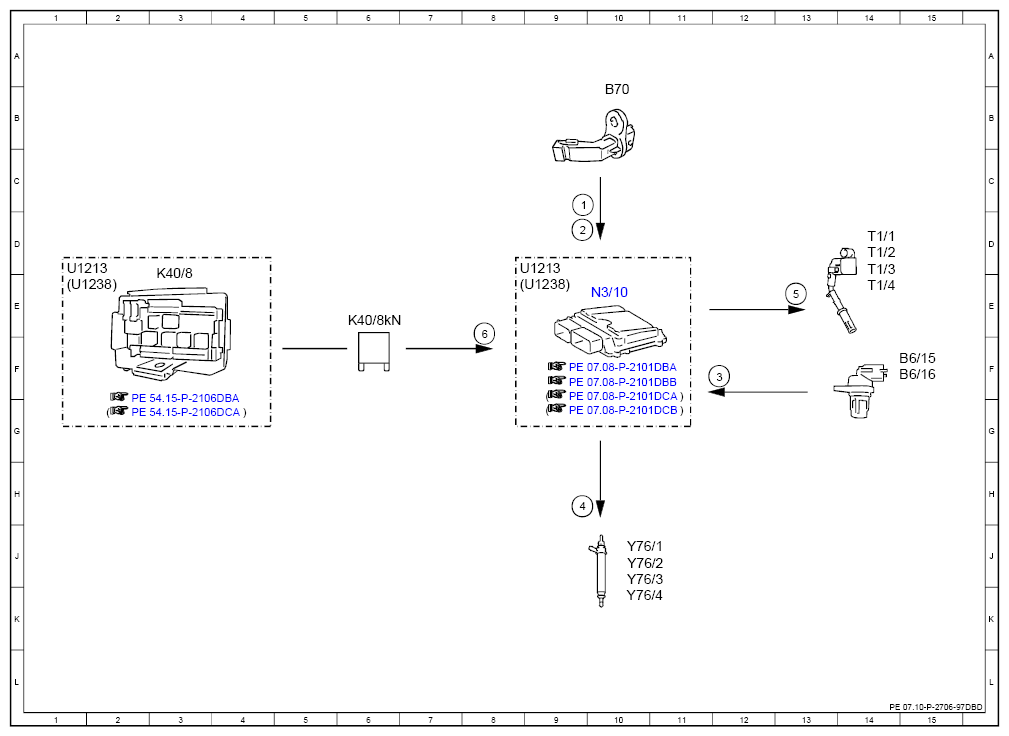

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97DBD

Engine 274.9 in model 213, 238 up to model year 2021

Code: Designation: Position:
1 Engine speed, signal 9C
2 Crankshaft Hall sensor, signal 9D
3 Camshaft Hall sensor, signal 12F
4 Fuel injectors, actuation 9H
5 Ignition coils, actuation 13E
6 Circuit 87, status 8F
B6/15 Intake camshaft Hall sensor 14F
B6/16 Exhaust camshaft Hall sensor 14F
B70 Crankshaft Hall sensor 10B
K40/8 Engine fuse and relay module 3E
K40/8kN Circuit 87M relay 6E
N3/10 ME-SFI [ME] control unit 10E
T1/1 Cylinder 1 ignition coil 14D
T1/2 Cylinder 2 ignition coil 14D
T1/3 Cylinder 3 ignition coil 14D
T1/4 Cylinder 4 ignition coil 14E
U1213 Valid for model 213 1D
U1213 Valid for model 213 8D
U1238 Valid for model 238 1E
U1238 Valid for model 238 8E
Y76/1 Cylinder 1 fuel injector 10J
Y76/2 Cylinder 2 fuel injector 10J
Y76/3 Cylinder 3 fuel injector 10J
Y76/4 Cylinder 4 fuel injector 10K
G13770450Courtesy of MERCEDES-BENZ USA
