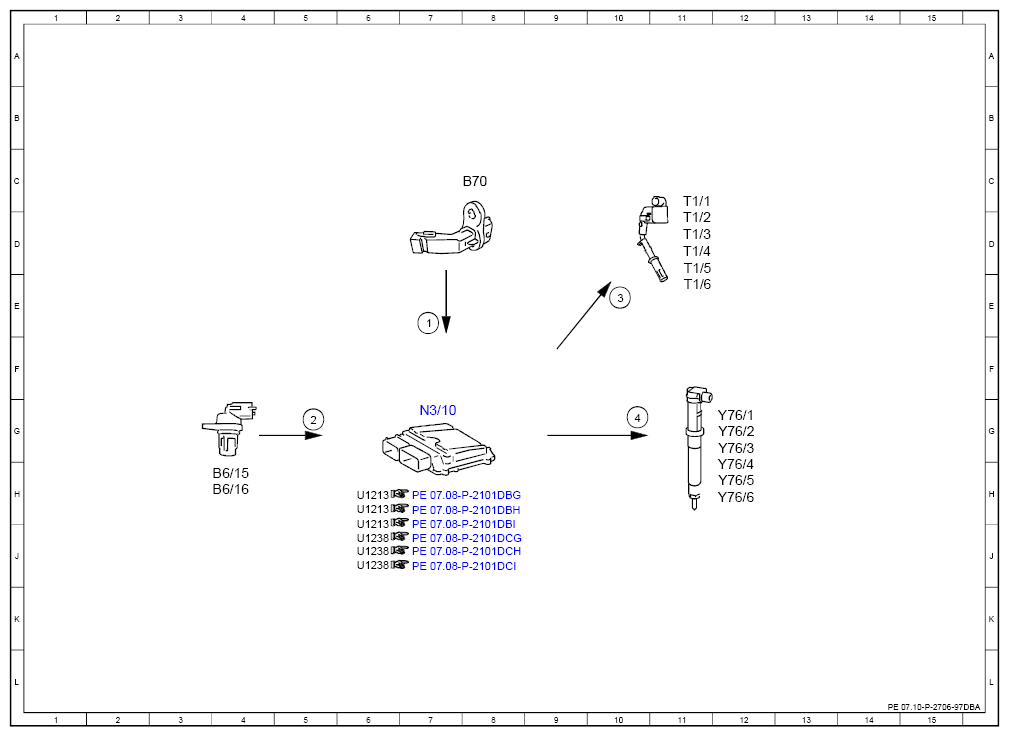

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97DBA
Engine 256.9 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 7E |
| 2 | Camshaft Hall sensor, signal | 5G |
| 3 | Ignition coils, actuation | 10E |
| 4 | Fuel injectors, actuation | 10G |
| B6/15 | Intake camshaft Hall sensor | 4H |
| B6/16 | Exhaust camshaft Hall sensor | 4H |
| B70 | Crankshaft Hall sensor | 8C |
| N3/10 | ME-SFI [ME] control unit | 7G |
| T1/1 | Cylinder 1 ignition coil | 11C |
| T1/2 | Cylinder 2 ignition coil | 11D |
| T1/3 | Cylinder 3 ignition coil | 11D |
| T1/4 | Cylinder 4 ignition coil | 11D |
| T1/5 | Cylinder 5 ignition coil | 11D |
| T1/6 | Cylinder 6 ignition coil | 11E |
| Y76/1 | Cylinder 1 fuel injector | 12G |
| Y76/2 | Cylinder 2 fuel injector | 12G |
| Y76/3 | Cylinder 3 fuel injector | 12G |
| Y76/4 | Cylinder 4 fuel injector | 12H |
| Y76/5 | Cylinder 5 fuel injector | 12H |
| Y76/6 | Cylinder 6 fuel injector | 12H |
