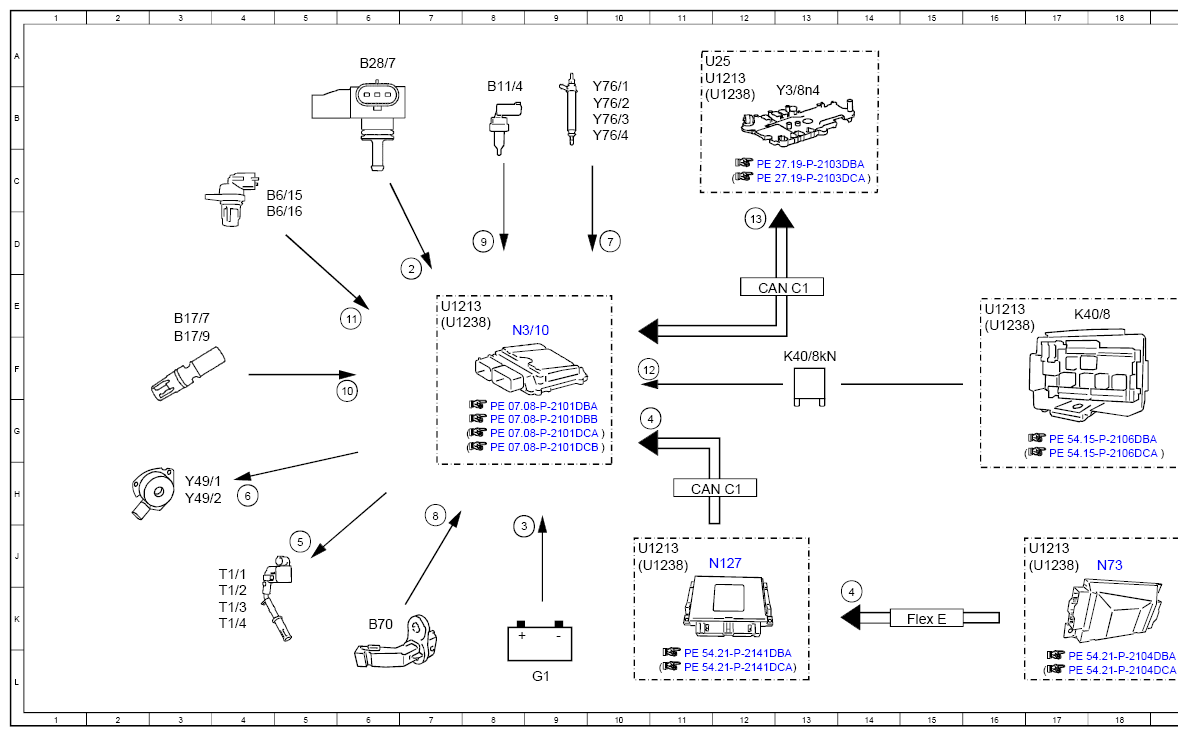

Electrical Function Schematic For Start Phase, Post-Start Phase And Warm-Up Enrichment - PE07.10-P-2707-97DBD
Engine 274.9 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 10 | Charge air temperature sensor, signal | 6F |
| 11 | Camshaft Hall sensor, signal | 6E |
| 12 | Circuit 87, status | 10F |
| 13 | Engine running, signal | 12D |
| 2 | Engine load, signal | 7D |
| 3 | Circuit 30, status | 8J |
| 4 | Circuit 50, status | 10G |
| 4 | Circuit 50, status | 14K |
| 5 | Ignition coils, actuation | 5J |
| 6 | Camshaft solenoids, actuation | 4H |
| 7 | Fuel injectors, actuation | 10D |
| 8 | Engine speed, signal | 7H |
| 9 | Coolant temperature sensor, signal | 8D |
| B11/4 | Coolant temperature sensor | 8B |
| B17/7 | Charge air temperature sensor upstream of throttle valve | 3E |
| B17/9 | Charge air temperature sensor downstream of throttle valve | 3F |
| B28/7 | Pressure sensor downstream of throttle valve | 6A |
| B6/15 | Intake camshaft Hall sensor | 4C |
| B6/16 | Exhaust camshaft Hall sensor | 4D |
| B70 | Crankshaft Hall sensor | 6K |
| CAN C1 | Drive train CAN | 11H |
| CAN C1 | Drive train CAN | 12E |
| Flex E | Chassis FlexRay | 15K |
| G1 | On-board electrical system battery | 9L |
| K40/8 | Engine fuse and relay module | 17E |
| K40/8kN | Circuit 87M relay | 13F |
| N127 | Drivetrain control unit | 12J |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N73 | Electronic ignition switch control unit | 18J |
| T1/1 | Cylinder 1 ignition coil | 4J |
| T1/2 | Cylinder 2 ignition coil | 4K |
| T1/3 | Cylinder 3 ignition coil | 4K |
| T1/4 | Cylinder 4 ignition coil | 4K |
| U1213 | Valid for model 213 | 11A |
| U1213 | Valid for model 213 | 7E |
| U1213 | Valid for model 213 | 16E |
| U1213 | Valid for model 213 | 17J |
| U1213 | Valid for model 213 | 10J |
| U1238 | Valid for model 238 | 11B |
| U1238 | Valid for model 238 | 7E |
| U1238 | Valid for model 238 | 16E |
| U1238 | Valid for model 238 | 17J |
| U1238 | Valid for model 238 | 10J |
| U25 | Valid for automatic transmission | 11A |
| Y3/8n4 | Fully integrated transmission control, control unit | 13B |
| Y49/1 | Intake camshaft solenoid | 3H |
| Y49/2 | Exhaust camshaft solenoid | 3H |
| Y76/1 | Cylinder 1 fuel injector | 10B |
| Y76/2 | Cylinder 2 fuel injector | 10B |
| Y76/3 | Cylinder 3 fuel injector | 10B |
| Y76/4 | Cylinder 4 fuel injector | 10B |
