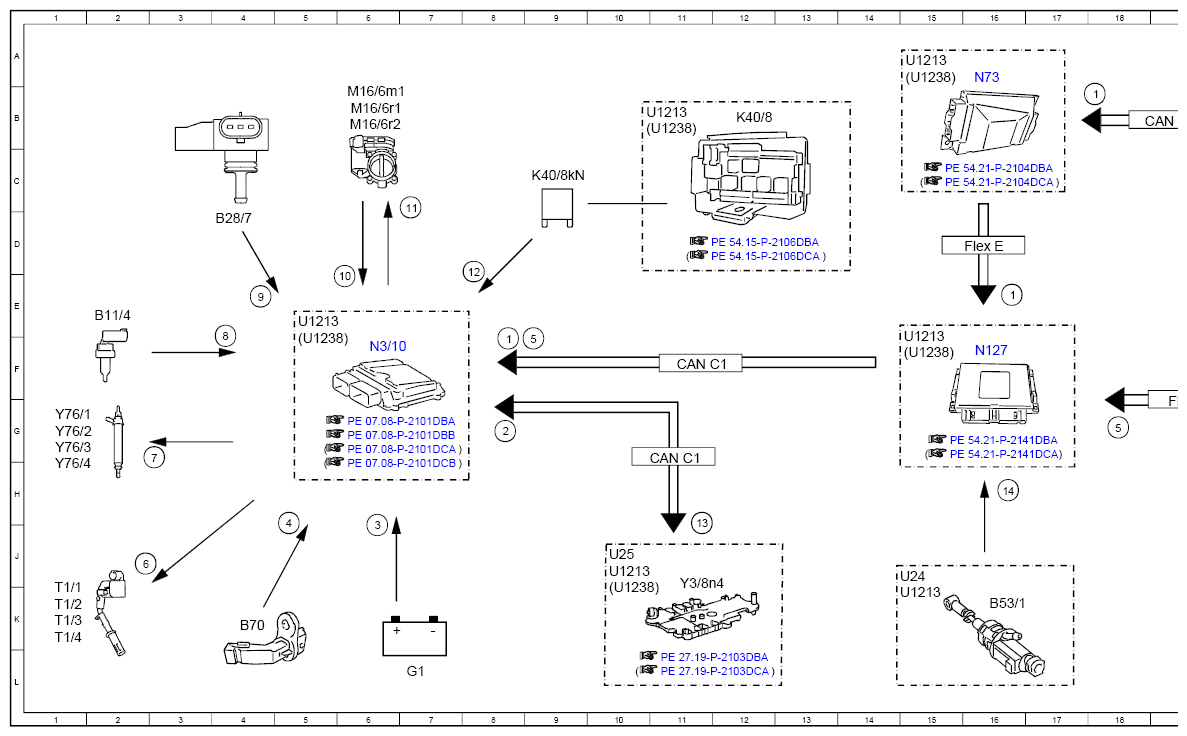

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97DBD
Engine 274.9 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 8F |
| 1 | Air conditioning, status | 16E |
| 1 | Air conditioning, status | 18B |
| 10 | Throttle valve position, signal | 6E |
| 11 | Throttle valve actuator motor, actuation | 7D |
| 12 | Circuit 87, status | 8E |
| 13 | Engine running, signal | 11J |
| 14 | Clutch pedal sensor, signal | 16H |
| 2 | Gear range, status | 8G |
| 3 | Circuit 30, status | 6J |
| 4 | Engine speed, signal | 5J |
| 5 | Wheel speed, signal | 9F |
| 5 | Wheel speed, signal | 18G |
| 6 | Ignition coils, actuation | 2J |
| 7 | Fuel injectors, actuation | 3G |
| 8 | Coolant temperature sensor, signal | 4F |
| 9 | Engine load, signal | 4E |
| B11/4 | Coolant temperature sensor | 2E |
| B28/7 | Pressure sensor downstream of throttle valve | 4D |
| B53/1 | Clutch pedal sensor | 16K |
| B70 | Crankshaft Hall sensor | 4K |
| CAN B | Interior CAN | 19B |
| CAN C1 | Drive train CAN | 11F |
| CAN C1 | Drive train CAN | 11H |
| Flex E | Chassis FlexRay | 16D |
| Flex E | Chassis FlexRay | 19G |
| G1 | On-board electrical system battery | 7L |
| K40/8 | Engine fuse and relay module | 12B |
| K40/8kN | Circuit 87M relay | 9C |
| M16/6m1 | Throttle valve actuator motor | 6B |
| M16/6r1 | Actual value potentiometer 1 | 6B |
| M16/6r2 | Actual value potentiometer 2 | 6B |
| N127 | Drivetrain control unit | 16F |
| N22/1 | Climate control, control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N30/4 | Electronic Stability Program control unit | 22F |
| N73 | Electronic ignition switch control unit | 16A |
| T1/1 | Cylinder 1 ignition coil | 1K |
| T1/2 | Cylinder 2 ignition coil | 1K |
| T1/3 | Cylinder 3 ignition coil | 1K |
| T1/4 | Cylinder 4 ignition coil | 1K |
| U1213 | Valid for model 213 | 20A |
| U1213 | Valid for model 213 | 21F |
| U1213 | Valid for model 213 | 15A |
| U1213 | Valid for model 213 | 10B |
| U1213 | Valid for model 213 | 5E |
| U1213 | Valid for model 213 | 14K |
| U1213 | Valid for model 213 | 10J |
| U1213 | Valid for model 213 | 15F |
| U1238 | Valid for model 238 | 20A |
| U1238 | Valid for model 238 | 21F |
| U1238 | Valid for model 238 | 15A |
| U1238 | Valid for model 238 | 10B |
| U1238 | Valid for model 238 | 5F |
| U1238 | Valid for model 238 | 10K |
| U1238 | Valid for model 238 | 15F |
| U24 | Valid for manual transmission | 14J |
| U25 | Valid for automatic transmission | 10J |
| Y3/8n4 | Fully integrated transmission control, control unit | 11K |
| Y76/1 | Cylinder 1 fuel injector | 1G |
| Y76/2 | Cylinder 2 fuel injector | 1G |
| Y76/3 | Cylinder 3 fuel injector | 1G |
| Y76/4 | Cylinder 4 fuel injector | 1H |
