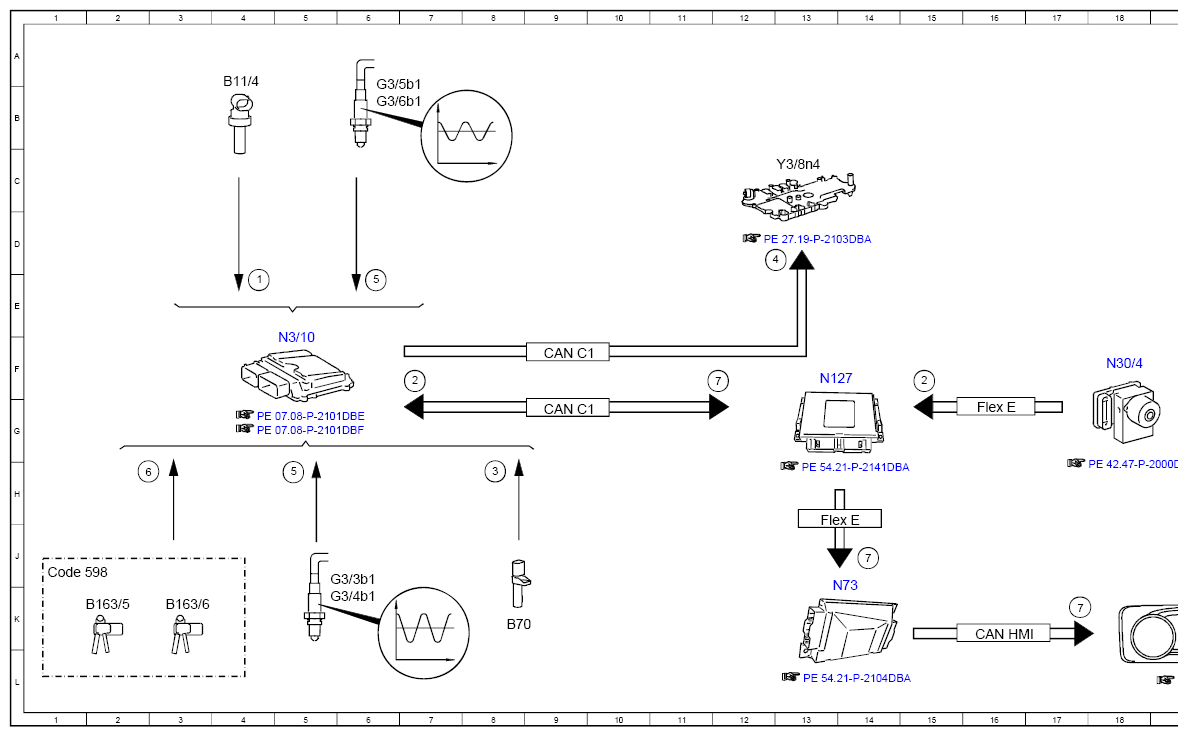

Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97DBG
Engine 177.9 in model 213 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Coolant temperature sensor, signal | 4E |
| 2 | Wheel speed, signal | 15F |
| 2 | Wheel speed, signal | 7F |
| 3 | Engine speed, signal | 8H |
| 4 | Shift point, increase request | 12D |
| 5 | Oxygen sensor element, signal | 5H |
| 5 | Oxygen sensor element, signal | 6E |
| 6 | Gasoline particulate filter differential pressure sensor, signal | 3H |
| 7 | Engine diagnosis fault message, request | 12F |
| 7 | Engine diagnosis fault message, request | 14J |
| 7 | Engine diagnosis fault message, request | 17K |
| A1 | Instrument cluster | 19J |
| B11/4 | Coolant temperature sensor | 4A |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 2K |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 3K | |
| B70 | Crankshaft Hall sensor | 8K |
| CAN C1 | Drive train CAN | 9F |
| CAN C1 | Drive train CAN | 9G |
| CAN HMI | User interface CAN | 16K |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 1J |
| Flex E | Chassis FlexRay | 13H |
| Flex E | Chassis FlexRay | 16G |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 5J |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 5K |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 6B |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 6B |
| N127 | Drivetrain control unit | 13F |
| N3/10 | ME-SFI [ME] control unit | 5F |
| N30/4 | Electronic Stability Program control unit | 18F |
| N73 | Electronic ignition switch control unit | 14K |
| Y3/8n4 | Fully integrated transmission control unit | 13C |
