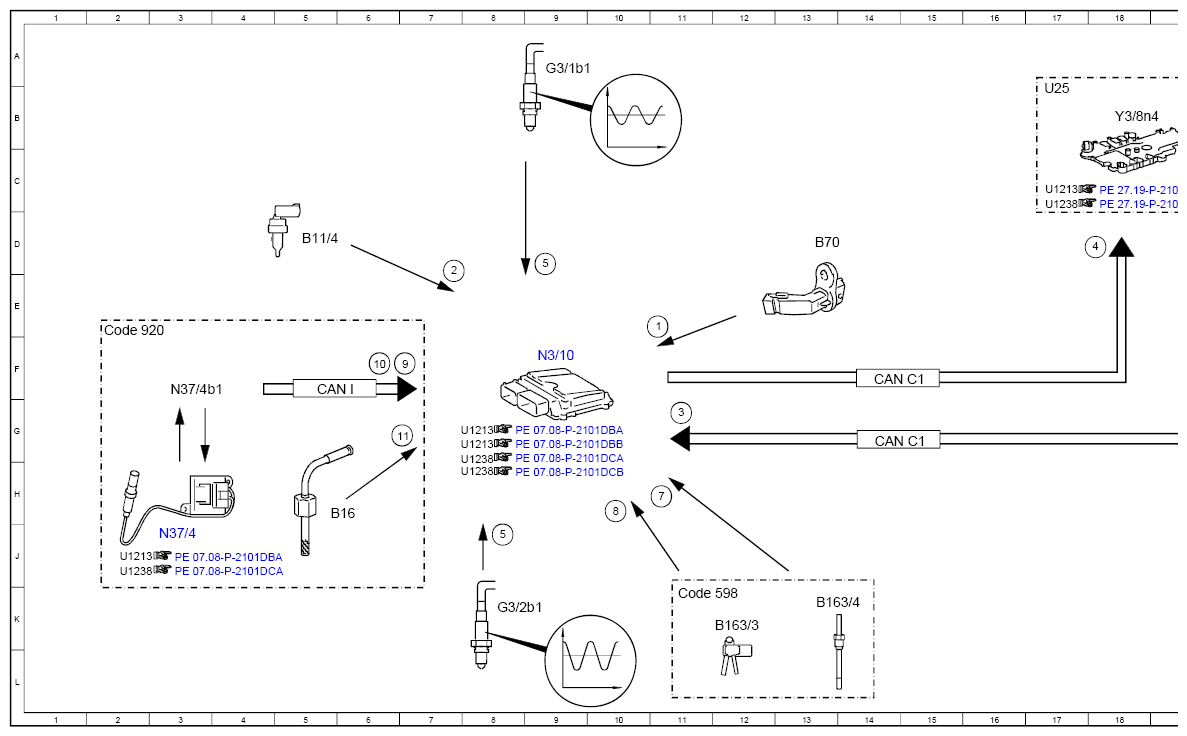

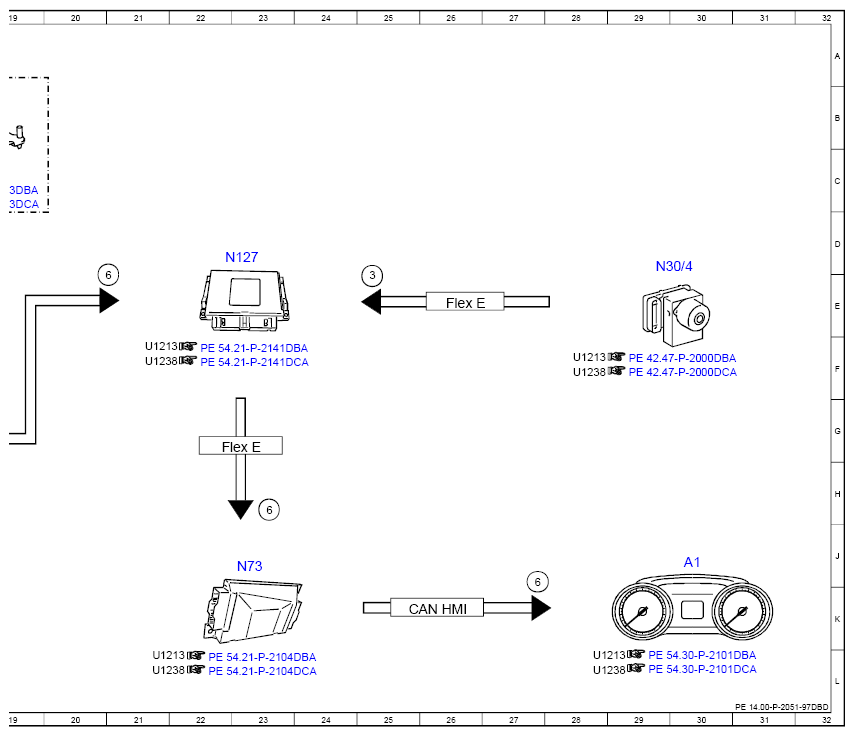

Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97DBD
Engine 274.9 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine speed, signal | 11E |
| 10 | Oxygen proportion, status | 6F |
| 11 | Exhaust temperature, signal | 6G |
| 2 | Coolant temperature sensor, signal | 7D |
| 3 | Wheel speed, signal | 11G |
| 3 | Wheel speed, signal | 25E |
| 4 | Shift point, increase request | 18D |
| 5 | Oxygen sensor element, signal | 8J |
| 5 | Oxygen sensor element, signal | 9D |
| 6 | Instrument cluster message, request | 23H |
| 6 | Instrument cluster message, request | 21E |
| 6 | Instrument cluster message, request | 27J |
| 7 | Temperature sensor upstream of gasoline particulate filter, signal | 11H |
| 8 | Gasoline particulate filter differential pressure sensor, signal | 10H |
| 9 | Nitrogen oxide proportion, status | 7F |
| A1 | Instrument cluster | 30J |
| B11/4 | Coolant temperature sensor | 5D |
| B16 | Temperature sensor upstream of NOx storage catalytic converter | 5H |
| B163/3 | Gasoline particulate filter differential pressure sensor | 12K |
| B163/4 | Temperature sensor upstream of gasoline particulate filter | 13K |
| B70 | Crankshaft Hall sensor | 13D |
| CAN C1 | Drive train CAN | 14G |
| CAN C1 | Drive train CAN | 14F |
| CAN HMI | User interface CAN | 26K |
| CAN I | Drive train sensor CAN | 5F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 11K |
| Code 920 | Gasoline direct injection with stratified charge | 2E |
| Flex E | Chassis FlexRay | 26E |
| Flex E | Chassis FlexRay | 22G |
| G3/1b1 | Sensor element of oxygen sensor downstream of catalytic converter | 9A |
| G3/2b1 | Sensor element of oxygen sensor upstream of catalytic converter | 8K |
| N127 | Drivetrain control unit | 23D |
| N3/10 | ME-SFI [ME] control unit | 9F |
| N30/4 | Electronic Stability Program control unit | 29D |
| N37/4 | NOx sensor control unit | 3J |
| N37/4b1 | NOx sensor | 3F |
| N73 | Electronic ignition switch control unit | 23J |
| U25 | Valid for automatic transmission | 17B |
| Y3/8n4 | Fully integrated transmission control unit | 18B |
