Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97DDA
Model 213 as of model year 2021 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A26/17 | Head unit | 70L |
| B8/1 | Outer left front parking system distance sensor | 32L |
| B8/10 | Outer left rear parking system distance sensor | 26L |
| B8/11 | Center left rear parking system distance sensor | 27L |
| B8/12 | Center right rear parking system distance sensor | 29L |
| B8/2 | Center left front parking system distance sensor | 34L |
| B8/3 | Inner left front parking system distance sensor | 35L |
| B8/4 | Inner right front parking system distance sensor | 37L |
| B8/5 | Center right front parking system distance sensor | 38L |
| B8/6 | Outer right front parking system distance sensor | 40L |
| B8/7 | Outer right rear parking system distance sensor | 21L |
| B8/8 | Inner right rear parking system distance sensor | 23L |
| B8/9 | Inner left rear parking system distance sensor | 24L |
| B84/10 | Rear end 360° camera | 48L |
| B84/3 | Backup camera | 64L |
| B84/7 | Left outside mirror 360° camera | 54L |
| B84/7 | Left outside mirror 360° camera | 56L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 56J |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 53J |
| B84/8 | Right outside mirror 360° camera | 54L |
| B84/8 | Right outside mirror 360° camera | 56L |
| B84/8x1 | 360° camera electrical connector, right outside mirror | 53J |
| B84/8x1 | 360° camera electrical connector, right outside mirror | 56J |
| B84/9 | Front end 360° camera | 45L |
| Code 218 | Backup camera | 61D |
| Code 235 | Active Park Assist | 8D |
| Code 235 | Active Park Assist | 15D |
| Code 501 | Surround View camera | 8D |
| Code 501 | Surround View camera | 15D |
| Code 501 | Surround View camera | 42A |
| Code 802 | 46F | |
| Code 802 | 49F | |
| Code 802 | 61F | |
| Code 802 | 64F | |
| Code 990 | AMG vehicles | 31A |
| Code 990 | AMG vehicles | 30A |
| Code L | LEFT-HAND DRIVE | 52D |
| Code R | RIGHT-HAND DRIVE | 52D |
| Flex E | Chassis FlexRay | 17K |
| Flex E | Chassis FlexRay | 10K |
| H13/4 | Parking system speaker | 14L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f468 | Fuse 468 | 4L |

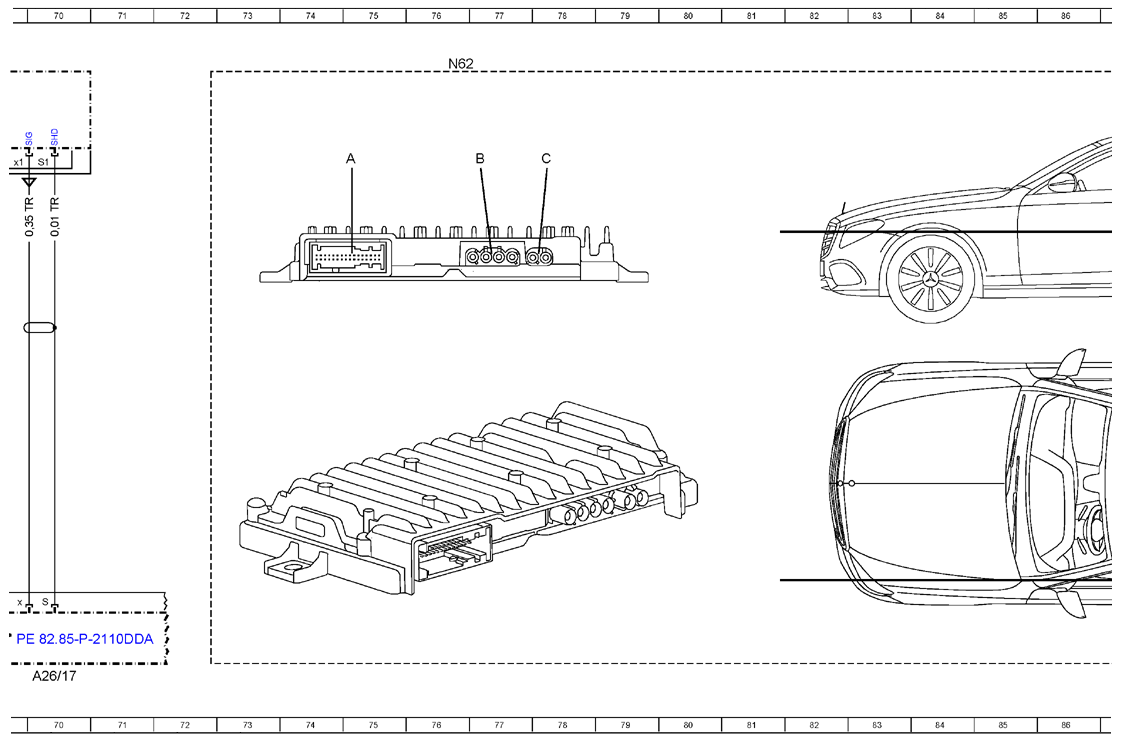

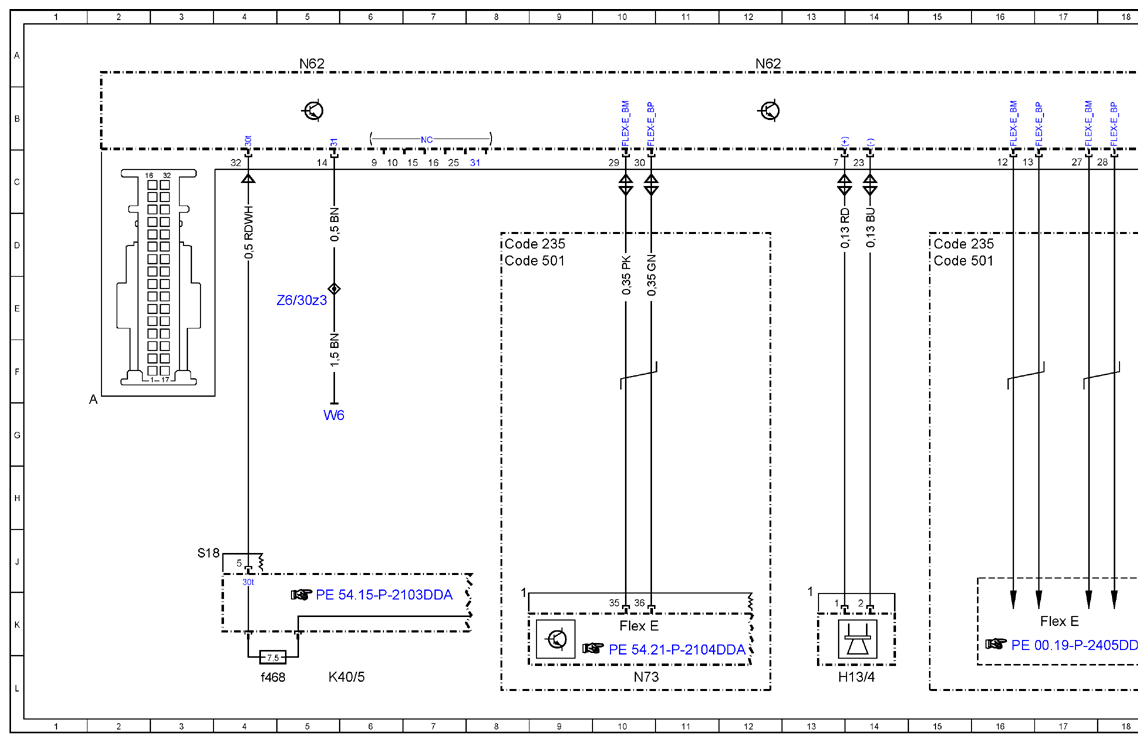

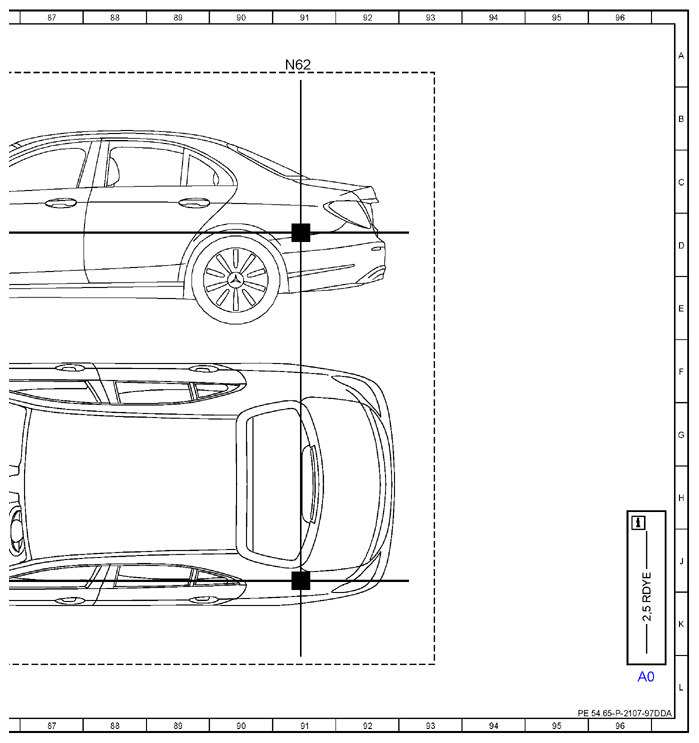

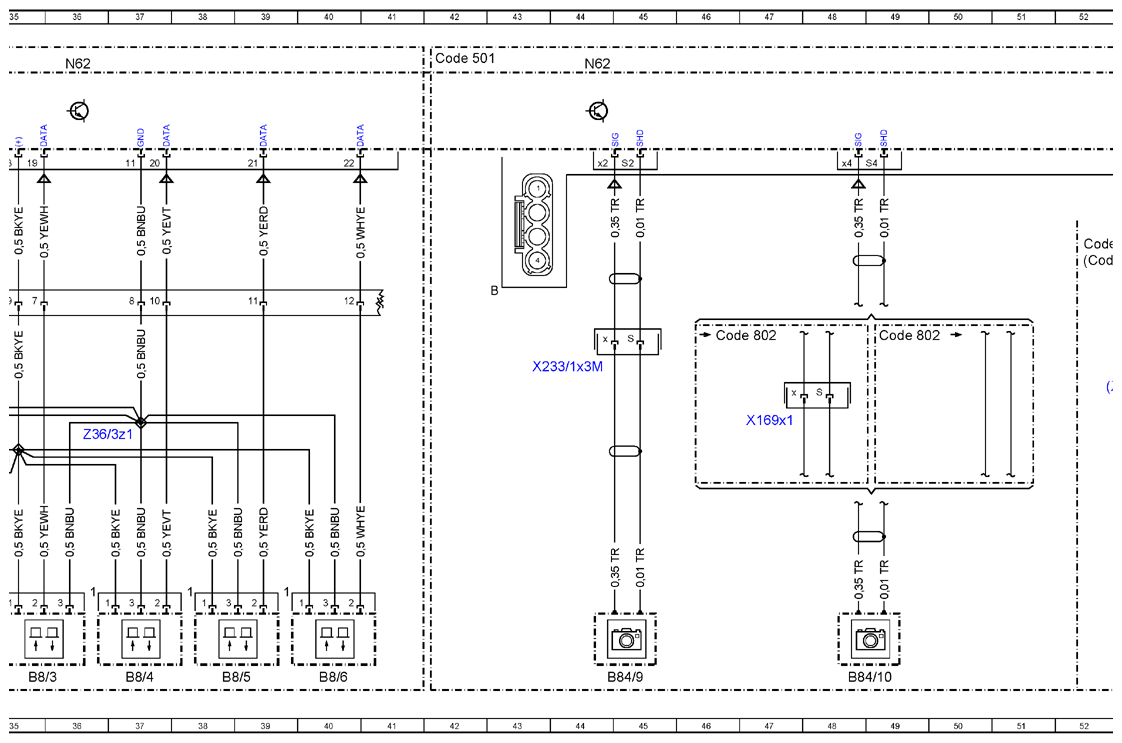

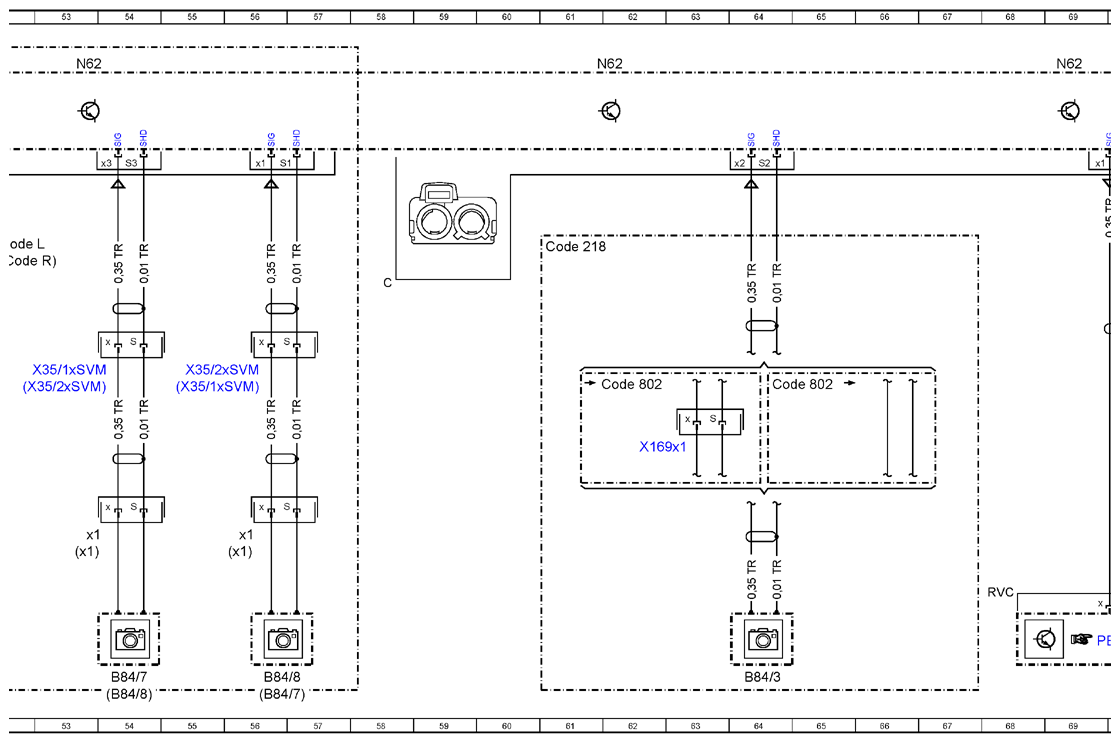

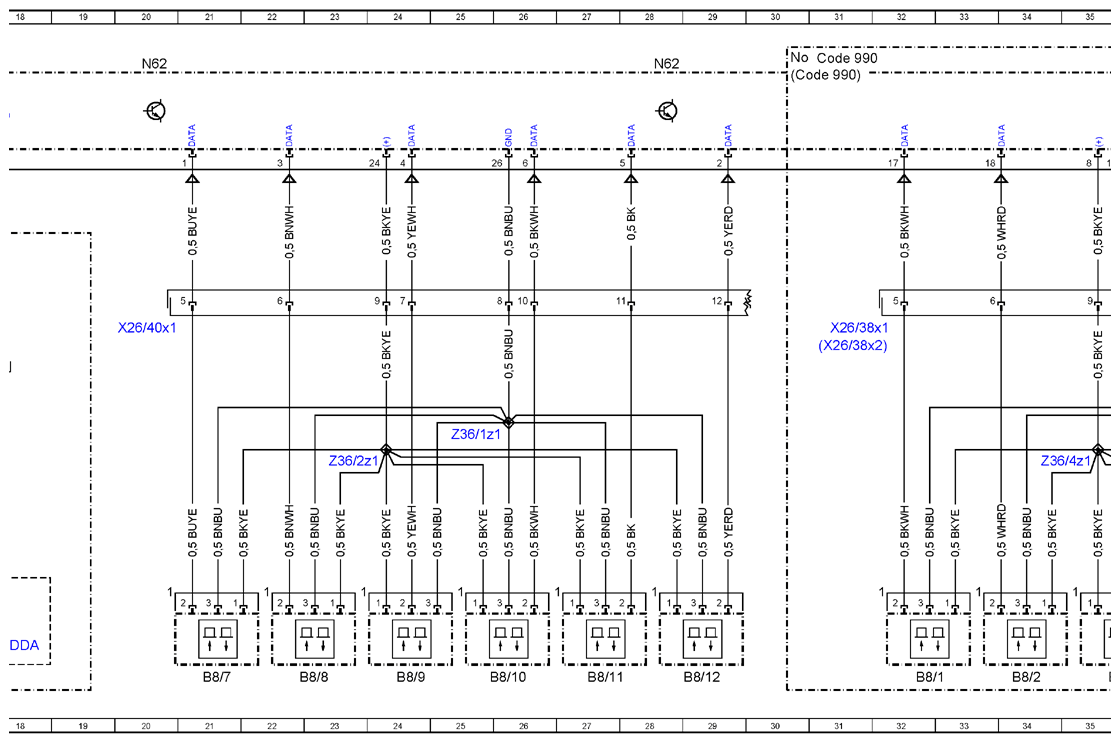

| N62 | Parking system control unit | 5A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 53A |
| N62 | Parking system control unit | 69A |
| N62 | Parking system control unit | 76A |
| N62 | Parking system control unit | 91A |
| N62 | Parking system control unit | 62A |
| N73 | Electronic ignition switch control unit | 10L |
| W6 | Left wheel arch trunk ground point | 5G |
| X169x1 | 360° camera reversing camera electrical connector | 47G |
| X169x1 | 360° camera reversing camera electrical connector | 62G |
| X233/1x3M | Front end 360° camera electrical connector | 44F |
| X26/38x1 | Front bumper electrical connector | 31E |
| X26/38x2 | Front bumper electrical connector | 31F |
| X26/40x1 | Rear bumper electrical connector | 20E |
| X35/1xSVM | Left outside mirror 360° camera electrical connector | 53F |
| X35/1xSVM | Left outside mirror 360° camera electrical connector | 55F |
| X35/2xSVM | Right outside mirror 360° camera electrical connector | 56F |
| X35/2xSVM | Right outside mirror 360° camera electrical connector | 53F |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 25G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 23G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 36G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 35G |
| Z6/30z3 | Circuit 31 connector sleeve | 5E |
