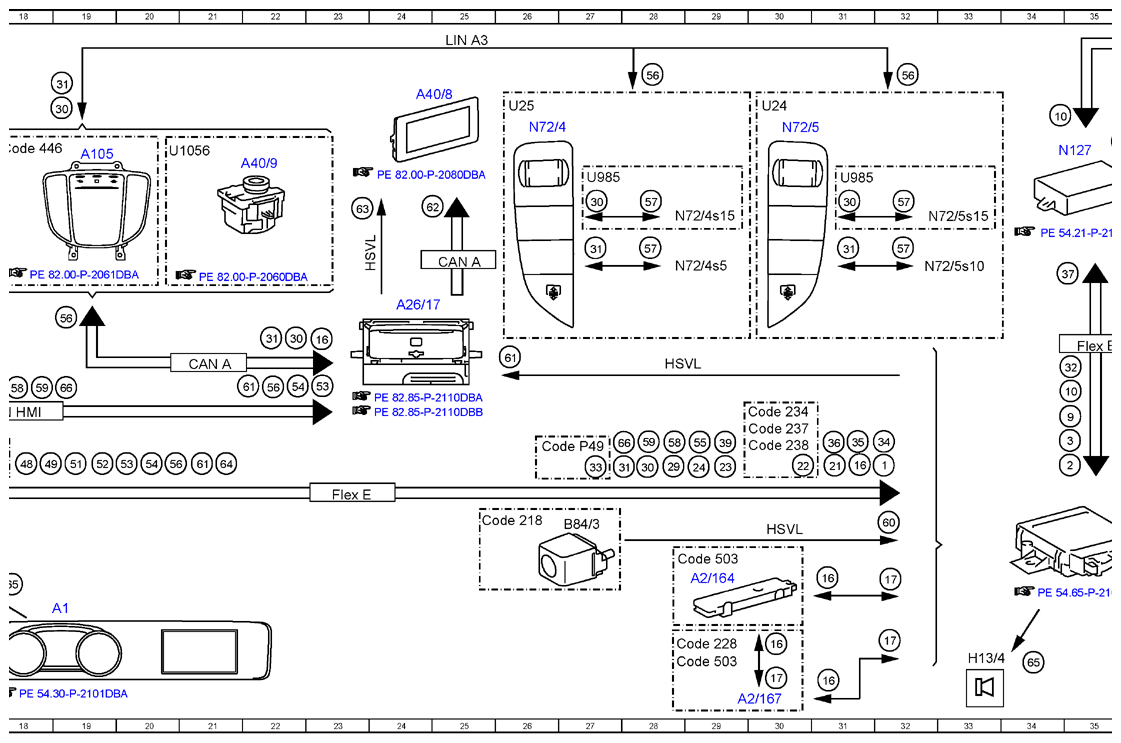

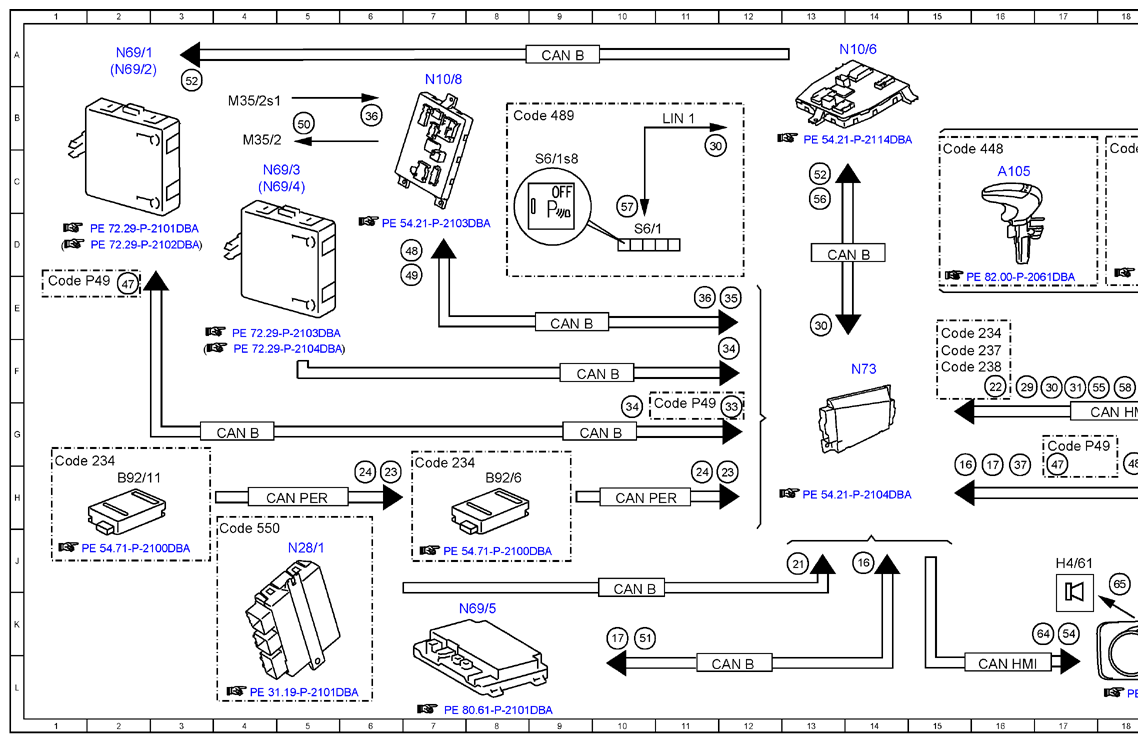

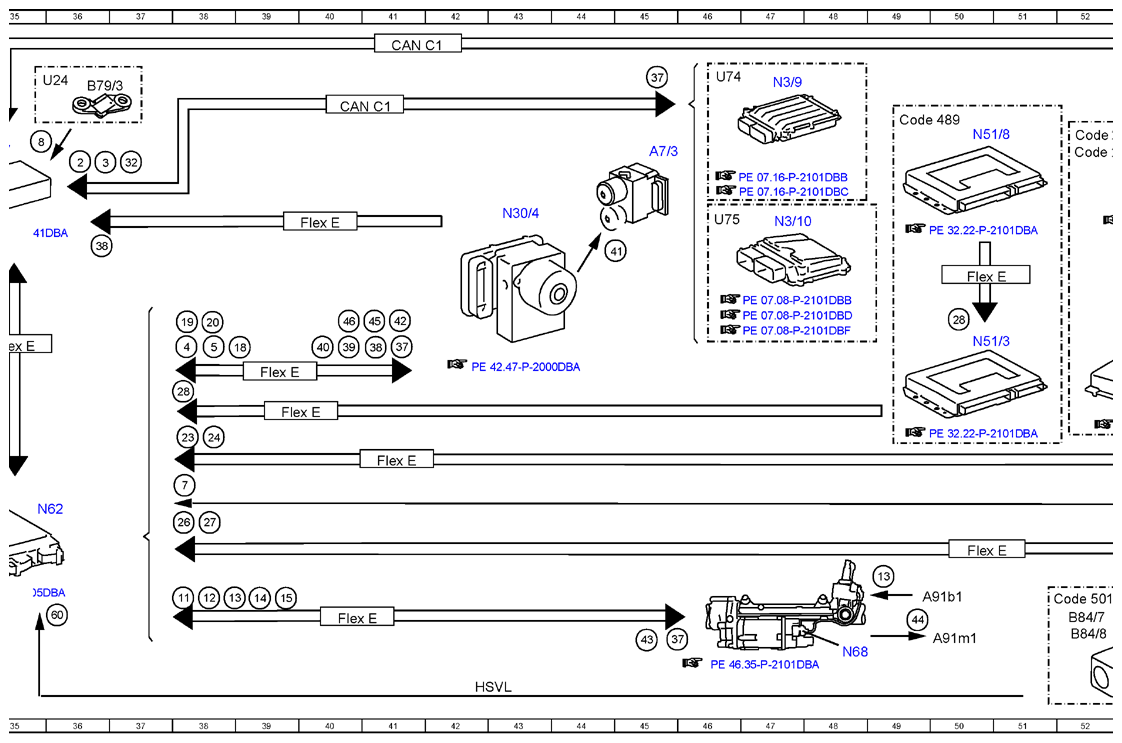

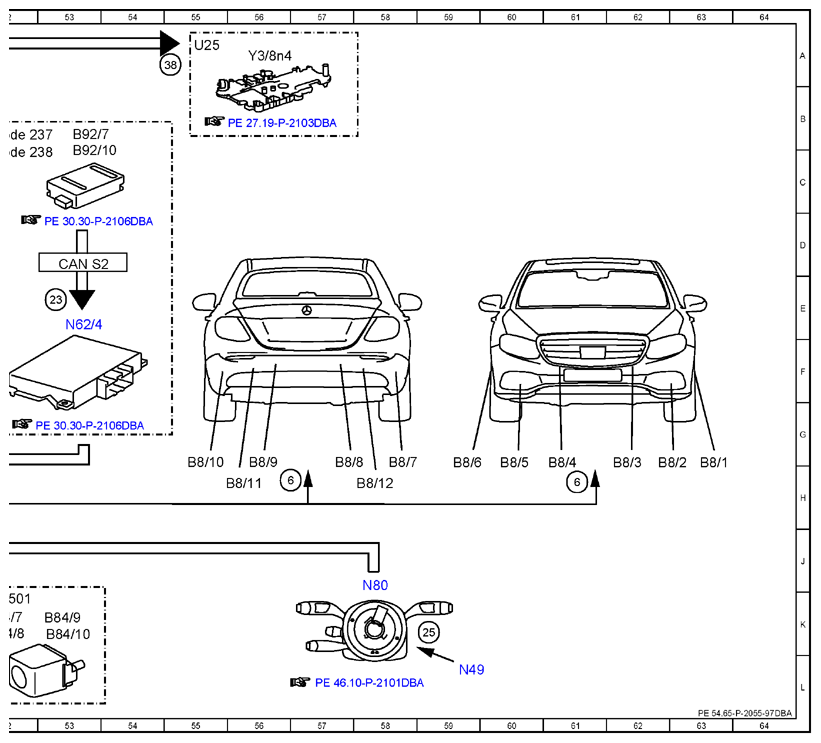

Electrical Function Schematic Of Parking System - PE54.65-P-2055-97DBA
Model 213 up to model year 2021 with code 235 (Active Parking Assist)
Model 213 up to model year 2021 with code P44 (Parking package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 32H |
| 10 | Gear range, status | 35B |
| 10 | Gear range, status | 35F |
| 11 | Electric power steering, status | 37K |
| 12 | Wheel angle, signal | 38K |
| 13 | Electric power steering torque sensor, signal | 49K |
| 13 | Electric power steering torque sensor, signal | 38K |
| 14 | Hands-Off-Detection, status | 39K |
| 15 | Hands-on detection, status | 39K |
| 16 | Remote Park-Pilot, status | 31J |
| 16 | Remote Park-Pilot, status | 31L |
| 16 | Remote Park-Pilot, status | 23F |
| 16 | Remote Park-Pilot, status | 30L |
| 16 | Remote Park-Pilot, status | 14K |
| 16 | Remote Park-Pilot, status | 15H |
| 16 | Remote Park-Pilot, status | 31H |
| 17 | Remote Park-Pilot, request | 10L |
| 17 | Remote Park-Pilot, request | 32K |
| 17 | Remote Park-Pilot, request | 32L |
| 17 | Remote Park-Pilot, request | 30L |
| 17 | Remote Park-Pilot, request | 16H |
| 18 | Parking brake, status | 39F |
| 19 | Service brake, status | 38F |
| 2 | Engine running, signal | 35H |
| 2 | Engine running, signal | 36C |
| 20 | ESP®, status | 38F |
| 21 | Trailer recognition, status | 31H |
| 21 | Trailer recognition, status | 13K |
| 22 | Blind spot assist, status | 30H |
| 22 | Blind spot assist, status | 16F |
| 23 | Blind Spot Assist warning, request | 29H |
| 23 | Blind Spot Assist warning, request | 53D |
| 23 | Blind Spot Assist warning, request | 12H |
| 23 | Blind Spot Assist warning, request | 6H |
| 23 | Blind Spot Assist warning, request | 38F |
| 24 | Service brake braking torque, request | 38G |
| 24 | Service brake braking torque, request | 29H |
| 24 | Service brake braking torque, request | 12H |
| 24 | Service brake braking torque, request | 6H |
| 25 | Steering wheel angle sensor, signal | 59K |
| 26 | Steering wheel angle, signal | 38J |
| 27 | Steering wheel velocity, signal | 38J |
| 28 | Vehicle level, status | 38F |
| 28 | Vehicle level, status | 50E |
| 29 | Parking space selection, status | 16G |
| 29 | Parking space selection, status | 28H |
| 3 | Drivetrain operational, signal | 35G |
| 3 | Drivetrain operational, signal | 36C |
| 30 | PARKTRONIC button, status | 22F |
| 30 | PARKTRONIC button, status | 19B |
| 30 | PARKTRONIC button, status | 12B |
| 30 | PARKTRONIC button, status | 14E |
| 30 | PARKTRONIC button, status | 17G |
| 30 | PARKTRONIC button, status | 28G |
| 30 | PARKTRONIC button, status | 27C |
| 30 | PARKTRONIC button, status | 31D |
| 31 | Parking system button, status | 22E |
| 31 | Parking system button, status | 19B |
| 31 | Parking system button, status | 17F |
| 31 | Parking system button, status | 27H |
| 31 | Parking system button, status | 27D |
| 31 | Parking system button, status | 31D |
| 32 | Accelerator pedal position, signal | 35F |
| 32 | Accelerator pedal position, signal | 37C |
| 33 | Outside mirror housing, status | 27H |
| 33 | Outside mirror housing, status | 12G |
| 34 | Door rotary tumbler switch, status | 10G |
| 34 | Door rotary tumbler switch, status | 12F |
| 34 | Door rotary tumbler switch, status | 32G |
| 35 | Trunk lid/liftgate lock main catch switch, status | 31H |
| 35 | Trunk lid/liftgate lock main catch switch, status | 12E |
| 36 | Rear camera cover motor switch, status | 6B |
| 36 | Rear camera cover motor switch, status | 11E |
| 36 | Rear camera cover motor switch, status | 31H |
| 37 | Parking system, status | 45K |
| 37 | Parking system, status | 35E |
| 37 | Parking system, status | 41F |
| 37 | Parking system, status | 45B |
| 37 | Parking system, status | 16H |
| 38 | Gear range, request | 55A |
| 38 | Gear range, request | 41F |
| 38 | Gear range, request | 36C |
| 39 | Braking torque increase, request | 41F |
| 39 | Braking torque increase, request | 29H |
| 4 | Vehicle speed, signal | 38F |
| 40 | Braking torque reduction, request | 40F |
| 41 | Traction system hydraulic unit, actuation | 45D |
| 42 | Limit vehicle speed, request | 41F |
| 43 | Front wheel angle, request | 45K |
| 44 | Electric power steering actuator motor, actuation | 49L |
| 45 | Residual distance information, signal | 41F |
| 46 | Braking mode, request | 40F |
| 47 | Outside mirror actuator motor, request | 2E |
| 47 | Outside mirror actuator motor, request | 17H |
| 48 | "Open" rear camera cover, request | 7D |
| 48 | "Open" rear camera cover, request | 18H |
| 49 | "Close" rear camera cover, request | 7D |
| 49 | "Close" rear camera cover, request | 18H |
| 5 | Wheel rotation direction, signal | 38F |
| 50 | Rear camera cover motor, actuation | 5B |
| 51 | Lock central locking, request | 19H |
| 51 | Lock central locking, request | 10L |
| 52 | Ambient illumination, request | 3A |
| 52 | Ambient illumination, request | 3A |
| 52 | Ambient illumination, request | 13C |
| 53 | Parking system indicator, request | 19H |
| 53 | Parking system indicator, request | 53F |
| 54 | Warning and system messages, request | 17H |
| 54 | Warning and system messages, request | 23F |
| 54 | Warning and system messages, request | 17L |
| 55 | Backup camera function, status | 20H |
| 55 | Backup camera function, status | 18F |
| 56 | Light-emitting diode, request | 29H |
| 56 | Light-emitting diode, request | 19E |
| 56 | Light-emitting diode, request | 28A |
| 56 | Light-emitting diode, request | 13C |
| 56 | Light-emitting diode, request | 20H |
| 56 | Light-emitting diode, request | 22F |
| 57 | Light-emitting diode actuation | 28D |
| 57 | Light-emitting diode actuation | 10C |
| 57 | Light-emitting diode actuation | 28D |
| 57 | Light-emitting diode actuation | 32C |
| 57 | Light-emitting diode actuation | 32D |
| 58 | Acoustic warning setting, status | 18F |
| 58 | Acoustic warning setting, status | 28H |
| 59 | 360° camera service mode, request | 18F |
| 59 | 360° camera service mode, request | 28H |
| 6 | Parking system distance sensors, actuation | 57H |
| 6 | Parking system distance sensors, actuation | 61H |
| 60 | Camera image, signal | 32J |
| 60 | Camera image, signal | 36K |
| 61 | Audio/COMMAND display, request | 22F |
| 61 | Audio/COMMAND display, request | 26F |
| 61 | Audio/COMMAND display, request | 21H |
| 62 | Audio/COMMAND display, actuation | 25C |
| 63 | High-speed video link video signal data transfer, signal | 24D |
| 64 | Warning tone, request | 17L |
| 64 | Warning tone, request | 21H |
| 65 | Speaker, actuation | 18K |
| 65 | Speaker, actuation | 34L |
| 66 | Parking space selection, status | 28H |
| 66 | Parking space selection, status | 19F |
| 7 | Parking system distance sensors, signal | 38H |
| 8 | Manual transmission main shifter shaft position sensor, signal | 36B |
| 9 | Engaged gear, signal | 35G |
| A1 | Instrument cluster | 19K |
| A105 | Touchpad | 19C |
| A105 | Touchpad | 16C |
| A2/164 | Remote Park-Pilot/stationary heater antenna | 29J |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 29L |
| A26/17 | Head unit | 24E |
| A40/8 | Audio/COMMAND display | 24B |
| A40/9 | Audio/COMMAND control panel | 22C |
| A7/3 | Traction system hydraulic unit | 45C |
| A91b1 | Electric power steering torque sensor | 50K |
| A91m1 | Electric power steering actuator motor | 50K |
| B79/3 | Manual transmission main shifter shaft position sensor | 36B |
| B8/1 | Outer left front parking system distance sensor | 63H |
| B8/10 | Outer left rear parking system distance sensor | 55H |
| B8/11 | Center left rear parking system distance sensor | 55H |
| B8/12 | Center right rear parking system distance sensor | 58H |
| B8/2 | Center left front parking system distance sensor | 62H |
| B8/3 | Inner left front parking system distance sensor | 62H |
| B8/4 | Inner right front parking system distance sensor | 61H |
| B8/5 | Center right front parking system distance sensor | 60H |
| B8/6 | Outer right front parking system distance sensor | 59H |
| B8/7 | Outer right rear parking system distance sensor | 58H |
| B8/8 | Inner right rear parking system distance sensor | 57H |
| B8/9 | Inner left rear parking system distance sensor | 56H |
| B84/10 | Rear end 360° camera | 53K |
| B84/3 | Backup camera | 27H |
| B84/7 | Left outside mirror 360° camera | 52K |
| B84/8 | Right outside mirror 360° camera | 52K |
| B84/9 | Front end 360° camera | 53K |
| B92/10 | Left outer rear bumper radar sensor | 53C |
| B92/11 | Left outer rear bumper integrated radar sensor | 2H |
| B92/6 | Right outer rear bumper integrated radar sensor | 8H |
| B92/7 | Right outer rear bumper radar sensor | 53B |
| CAN A | Telematics CAN | 25D |
| CAN A | Telematics CAN | 21F |
| CAN B | Interior CAN | 9E |
| CAN B | Interior CAN | 12L |
| CAN B | Interior CAN | 4G |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 9F |
| CAN B | Interior CAN | 9G |
| CAN B | Interior CAN | 9A |
| CAN C1 | Drive train CAN | 41A |
| CAN C1 | Drive train CAN | 40B |
| CAN HMI | User interface CAN | 16L |
| CAN HMI | User interface CAN | 18G |
| CAN PER | Peripherals CAN | 5H |
| CAN PER | Peripherals CAN | 10H |
| CAN S2 | Rear radar CAN | 53D |
| Code 218 | Backup camera | 25H |
| Code 228 | Stationary heater | 28K |
| Code 234 | Blind Spot Assist (BSM) | 1G |
| Code 234 | Blind Spot Assist (BSM) | 7H |
| Code 234 | Blind Spot Assist (BSM) | 29G |
| Code 234 | Blind Spot Assist (BSM) | 15E |
| Code 237 | Active Blind Spot Assist | 52B |
| Code 237 | Active Blind Spot Assist | 29G |
| Code 237 | Active Blind Spot Assist | 15F |
| Code 238 | Active Lane Keeping Assist | 52C |
| Code 238 | Active Lane Keeping Assist | 29G |
| Code 238 | Active Lane Keeping Assist | 15F |
| Code 446 | Touchpad only | 18C |
| Code 448 | Touchpad | 15C |
| Code 489 | AIR BODY CONTROL | 49B |
| Code 489 | AIR BODY CONTROL | 8B |
| Code 501 | Surround View camera | 51K |
| Code 503 | Remote Park-Pilot | 28L |
| Code 503 | Remote Park-Pilot | 28J |
| Code 550 | Trailer hitch | 4J |
| Code P49 | Mirror package | 10G |
| Code P49 | Mirror package | 26G |
| Code P49 | Mirror package | 1E |
| Code P49 | Mirror package | 17G |
| Flex E | Chassis FlexRay | 23H |
| Flex E | Chassis FlexRay | 35F |
| Flex E | Chassis FlexRay | 41G |
| Flex E | Chassis FlexRay | 39F |
| Flex E | Chassis FlexRay | 50J |
| Flex E | Chassis FlexRay | 40K |
| Flex E | Chassis FlexRay | 39G |
| Flex E | Chassis FlexRay | 50E |
| Flex E | Chassis FlexRay | 40D |
| H13/4 | Parking system speaker | 33L |
| H4/61 | Instrument cluster speaker | 17J |
| HSVL | High-speed video link | 42L |
| HSVL | High-speed video link | 28F |
| HSVL | High-speed video link | 24D |
| HSVL | High-speed video link | 30J |
| LIN 1 | Instrument panel LIN | 11B |
| LIN A3 | LCP LIN | 25A |
| M35/2 | Rear camera cover motor | 4B |
| M35/2s1 | Rear camera cover motor switch | 4B |
| N10/6 | Front SAM control unit | 14A |
| N10/8 | Rear SAM control unit | 7A |
| N127 | Drivetrain control unit | 35C |
| N28/1 | Trailer recognition control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 47D |
| N3/9 | CDI control unit | 47A |
| N30/4 | Electronic Stability Program control unit | 43D |
| N49 | Steering wheel angle sensor | 59L |
| N51/3 | AIR BODY CONTROL control unit | 50F |
| N51/8 | AIR BODY CONTROL Plus control unit | 50B |
| N62 | Parking system control unit | 35H |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 53E |
| N68 | Electrical power steering control unit | 48L |
| N69/1 | Left front door control unit | 2A |
| N69/2 | Right front door control unit | 2A |
| N69/3 | Left rear door control unit | 4C |
| N69/4 | Right rear door control unit | 4C |
| N69/5 | KEYLESS-GO control unit | 7K |
| N72/4 | Left lower control panel | 26B |
| N72/4s15 | PARKTRONIC button | 29D |
| N72/4s5 | Parking system button | 29D |
| N72/5 | Right lower control panel | 30B |
| N72/5s10 | Parking system button | 33D |
| N72/5s15 | PARKTRONIC button | 33D |
| N73 | Electronic ignition switch control unit | 14F |
| N80 | Steering column module control unit | 58J |
| S6/1 | Driver-side instrument panel button group | 10D |
| S6/1s8 | PARKTRONIC button | 9C |
| U1056 | Valid except code 446 (Touchpad only) | 20C |
| U24 | Valid for manual transmission | 35A |
| U24 | Valid for manual transmission | 30B |
| U25 | Valid for automatic transmission | 55A |
| U25 | Valid for automatic transmission | 26B |
| U74 | Valid for diesel engines | 46A |
| U75 | Valid for gasoline engines | 46D |
| U985 | Not valid for AIRMATIC | 27C |
| U985 | Not valid for AIRMATIC | 31C |
| Y3/8n4 | Fully integrated transmission control control unit | 56A |
