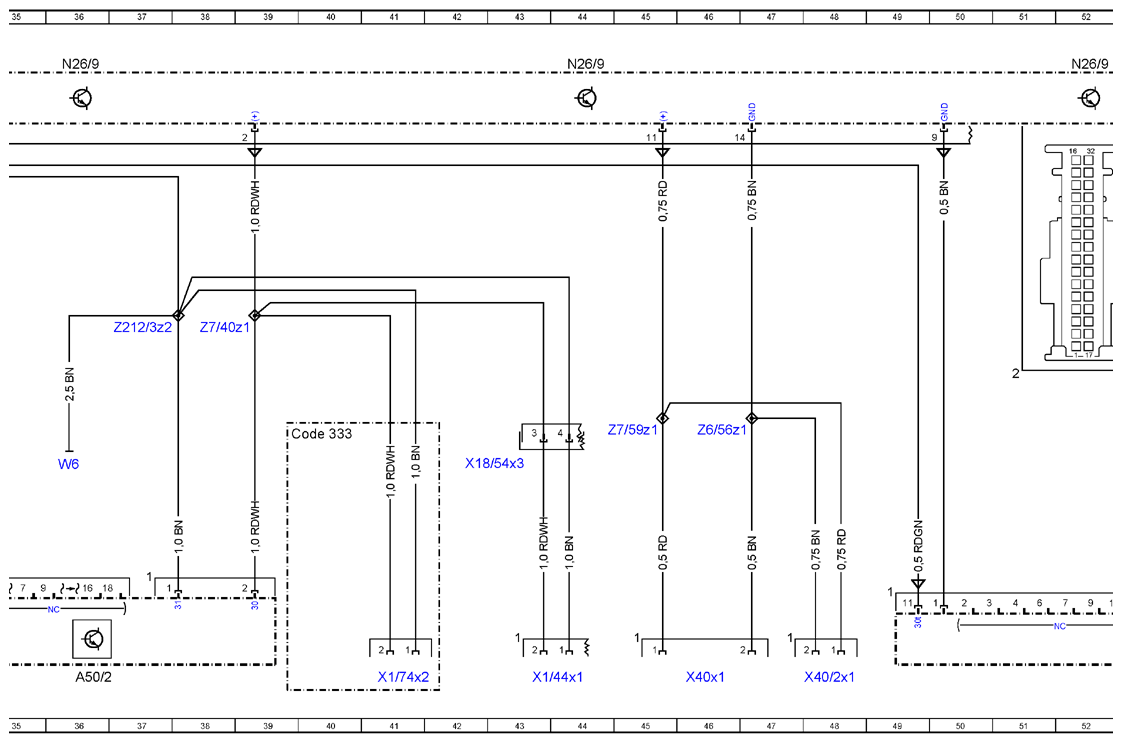

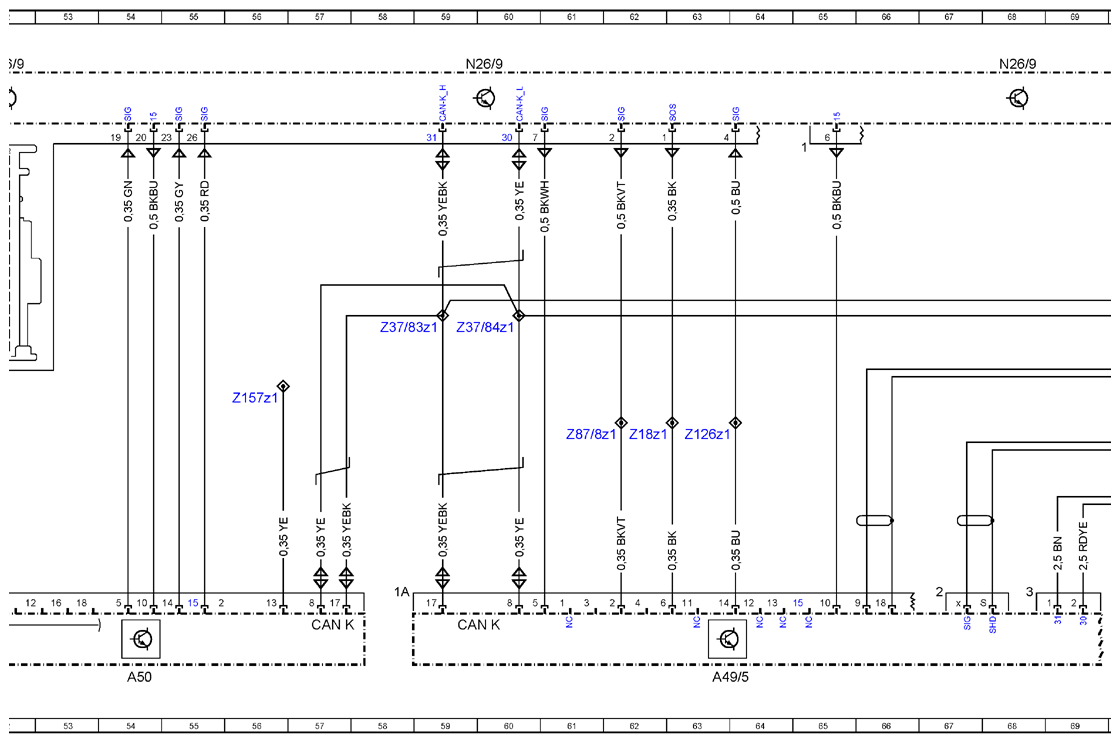

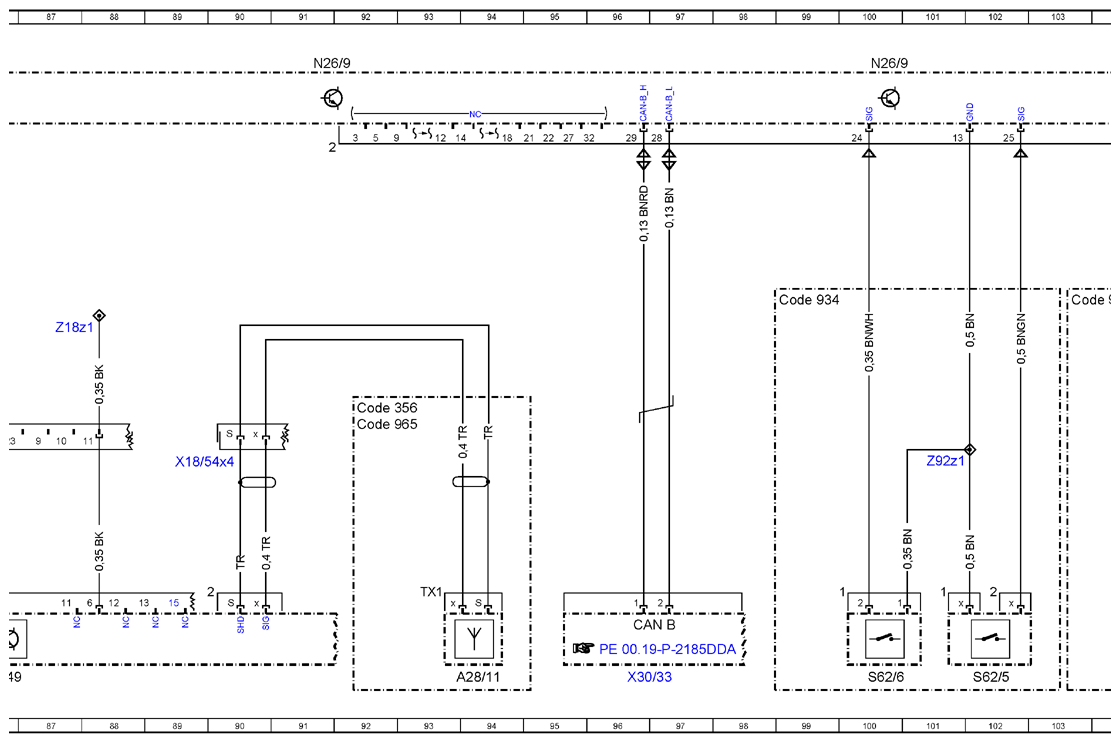

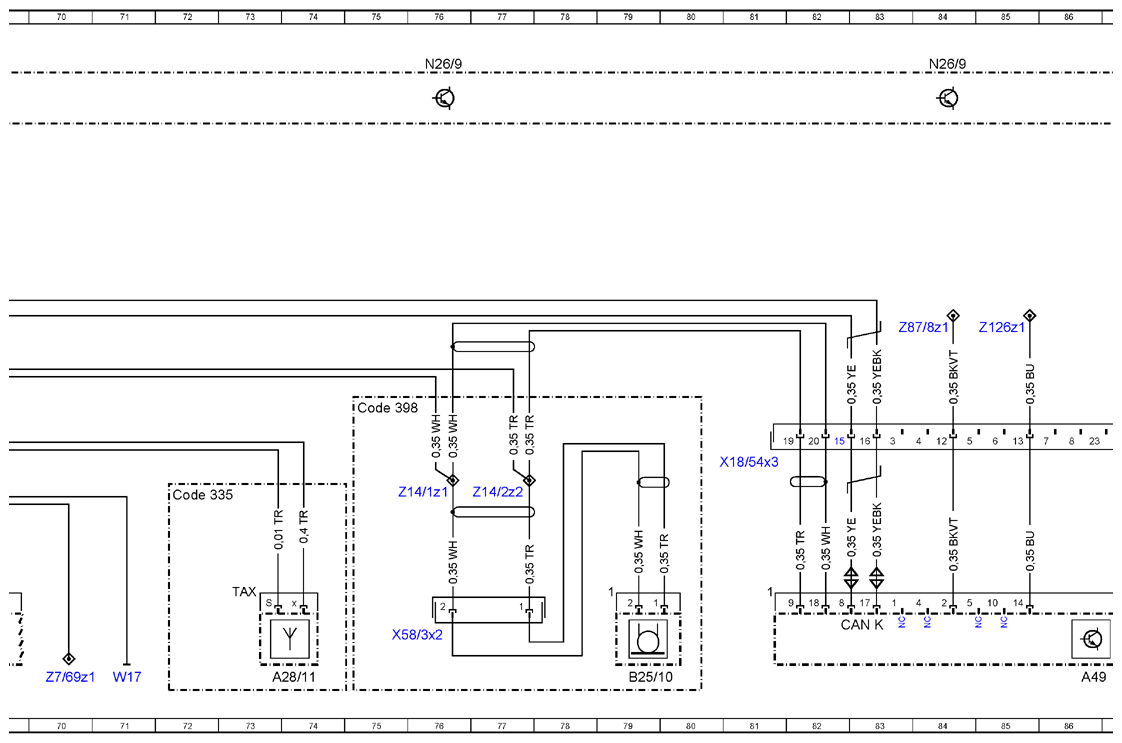

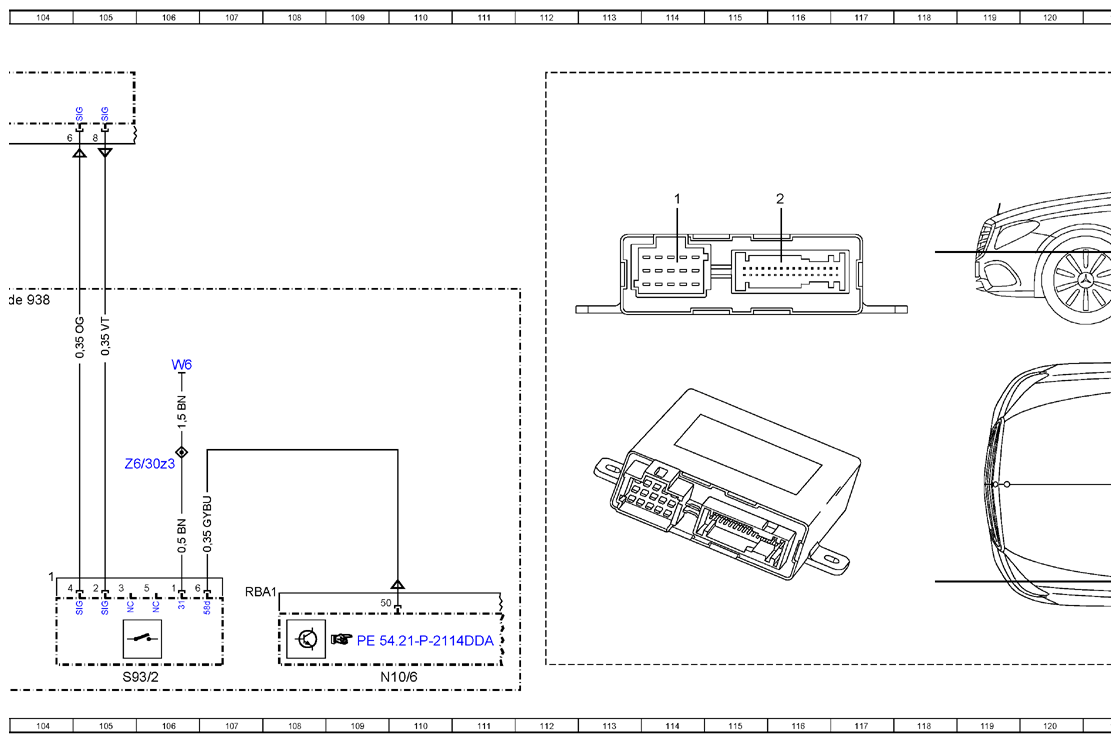

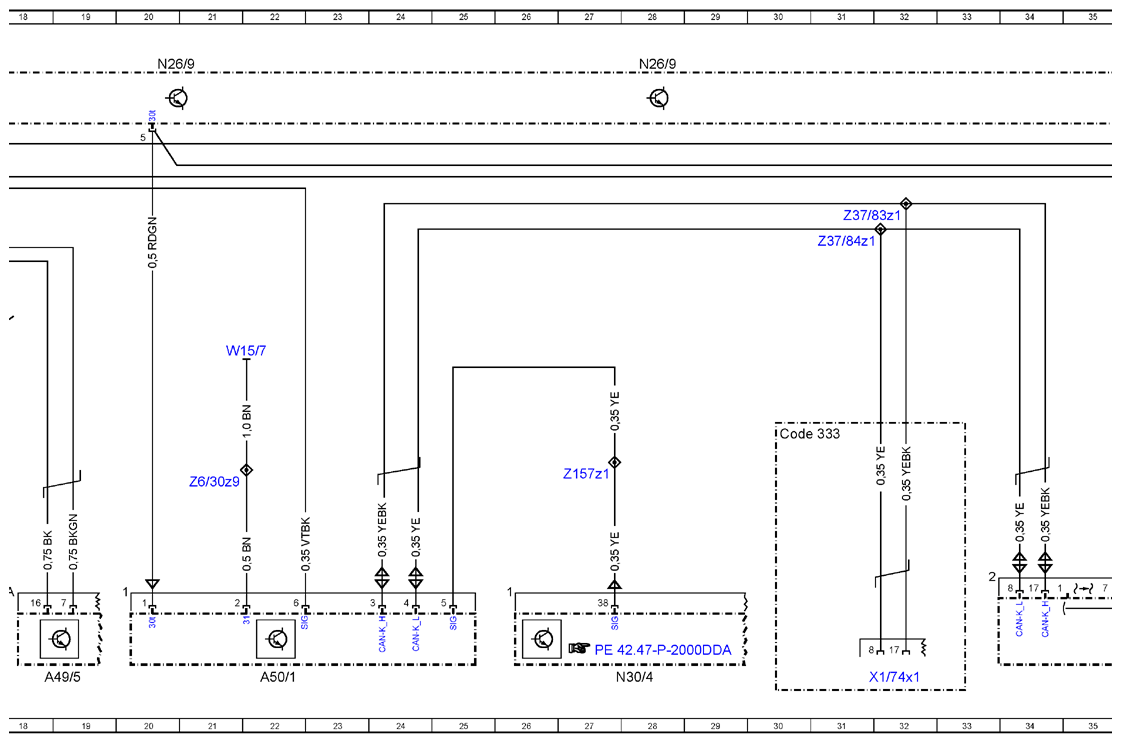

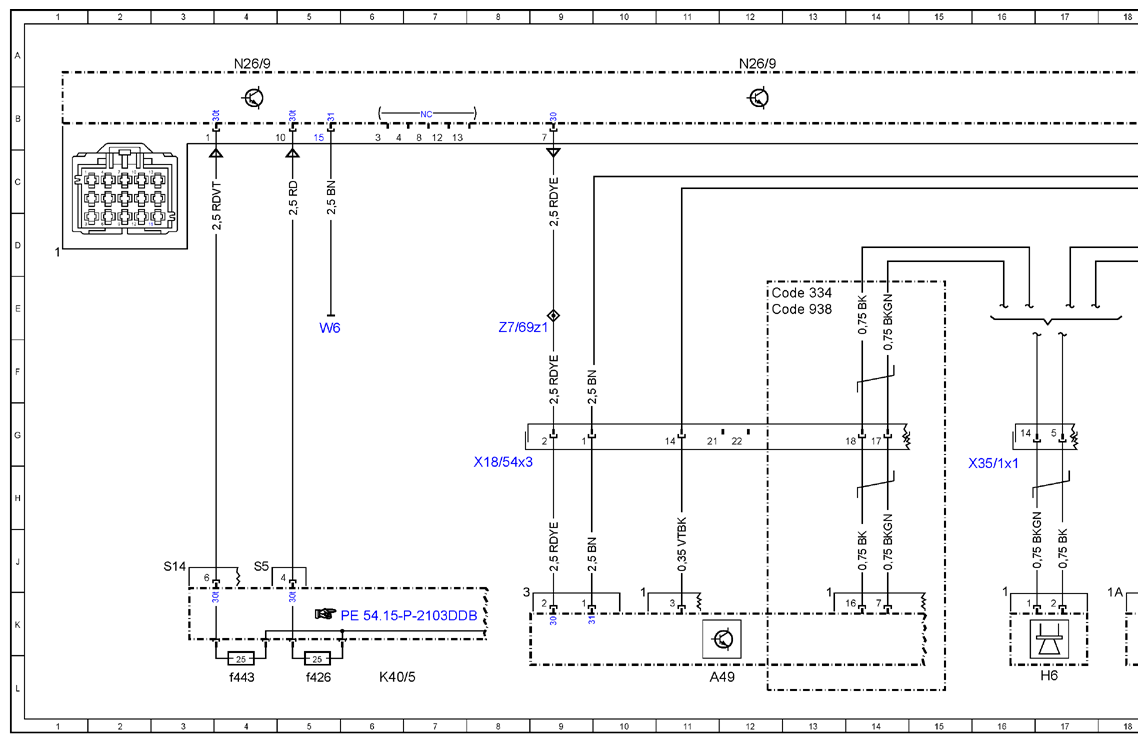

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97DDA
Model 213 as of model year 2021 with code 965 (Taxi/rental car - electrical pre-installation) Control unit N26/9
| Code: | Designation: | Position: |
|---|---|---|

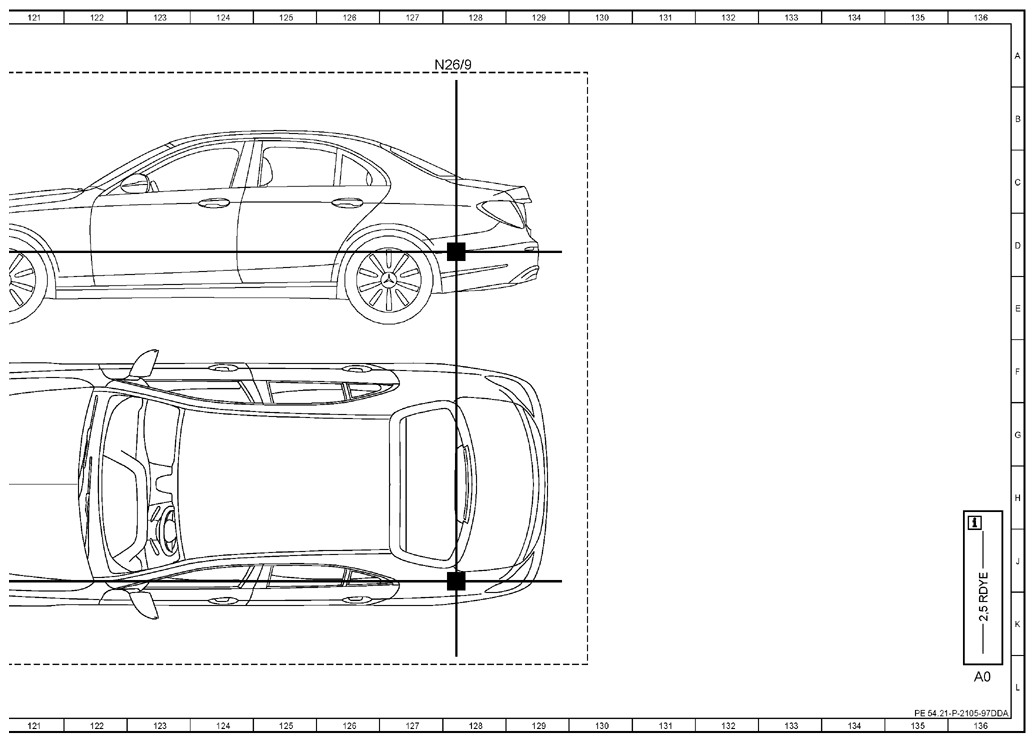

| A0 | Use of wiring diagrams | 136L |
| A28/11 | Multifunction antenna | 74L |
| A28/11 | Multifunction antenna | 94L |
| A49 | Two-way radio | 11L |
| A49 | Two-way radio | 86L |
| A49/5 | Radio data transmission two-way radio | 19L |
| A49/5 | Radio data transmission two-way radio | 63L |
| A50 | Taximeter | 54L |
| A50/1 | Mirror taximeter | 22L |
| A50/2 | Card reader and printer | 36L |
| B25/10 | Taxi two-way radio microphone | 79L |
| CAN B | Interior CAN | 96K |
| CAN K | Multifunction CAN | 57K |
| CAN K | Multifunction CAN | 59K |
| CAN K | Multifunction CAN | 83K |
| Code 333 | Taxi accessories console | 30G |
| Code 333 | Taxi accessories console | 39G |
| Code 334 | Two-way radio bracket in glove compartment | 12E |
| Code 335 | Two-way radio bracket in trunk | 72H |
| Code 356 | Radio frequency antenna on center rear roof | 92G |
| Code 398 | Panoramic roof with MAGIC SKY CONTROL | 75G |
| Code 934 | Taxi emergency alarm system | 99E |
| Code 938 | Hands-free system | 12E |
| Code 938 | Hands-free system | 103E |
| Code 965 | Taxi/rental car - Pre-installation | 92G |
| H6 | Taxi two-way radio speaker | 17L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f426 | Fuse 426 | 5L |
| K40/5f443 | Fuse 443 | 4L |
| N10/6 | Front SAM control unit | 110L |
| N26/9 | Special-purpose vehicle multifunction control unit | 4A |
| N26/9 | Special-purpose vehicle multifunction control unit | 12A |
| N26/9 | Special-purpose vehicle multifunction control unit | 20A |
| N26/9 | Special-purpose vehicle multifunction control unit | 28A |
| N26/9 | Special-purpose vehicle multifunction control unit | 36A |
| N26/9 | Special-purpose vehicle multifunction control unit | 44A |
| N26/9 | Special-purpose vehicle multifunction control unit | 52A |
| N26/9 | Special-purpose vehicle multifunction control unit | 59A |
| N26/9 | Special-purpose vehicle multifunction control unit | 68A |
| N26/9 | Special-purpose vehicle multifunction control unit | 76A |
| N26/9 | Special-purpose vehicle multifunction control unit | 84A |
| N26/9 | Special-purpose vehicle multifunction control unit | 91A |
| N26/9 | Special-purpose vehicle multifunction control unit | 100A |
| N26/9 | Special-purpose vehicle multifunction control unit | 128A |
| N30/4 | Electronic Stability Program control unit | 28L |
| S62/5 | Emergency alarm system "Cancel" button | 102L |
| S62/6 | Emergency alarm system "Trigger" button | 100L |
| S93/2 | Two-way radio switch | 105L |
| W15/7 | Right front footwell ground point | 21F |
| W17 | Right rear seat ground point | 71L |
| W6 | Left wheel arch trunk ground point | 36H |
| W6 | Left wheel arch trunk ground point | 5E |
| W6 | Left wheel arch trunk ground point | 106F |
| X1/44x1 | Taxi peripheral device electrical connector | 43L |
| X1/74x1 | Taxi accessory part electrical connector | 32L |
| X1/74x2 | Taxi accessory part electrical connector | 41L |
| X18/54x3 | Front passenger cockpit/interior wiring harness electrical connector | 8H |
| X18/54x3 | Front passenger cockpit/interior wiring harness electrical connector | 43H |
| X18/54x3 | Front passenger cockpit/interior wiring harness electrical connector | 81H |
| X18/54x4 | Front passenger cockpit/interior wiring harness electrical connector | 89G |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 96L |
| X35/1x1 | Driver door electrical connector | 16H |
| X40/2x1 | International roof sign electrical connector | 48L |
| X40x1 | Roof sign lamp electrical connector | 46L |
| X58/3x2 | Microphone electrical connector | 76K |
| Z126z1 | Taximeter status connector sleeve (taxi) | 63G |
| Z126z1 | Taximeter status connector sleeve (taxi) | 85E |
| Z14/1z1 | Microphone connector sleeve (+) | 76H |
| Z14/2z2 | Microphone connector sleeve (-) | 77H |
| Z157z1 | Travel distance connector sleeve | 27H |
| Z157z1 | Travel distance connector sleeve | 56F |
| Z18z1 | Emergency alarm connector sleeve | 62G |
| Z18z1 | Emergency alarm connector sleeve | 87E |
| Z212/3z2 | Circuit 31 connector sleeve | 37E |
| Z37/83z1 | Multifunction CAN high connector sleeve | 31D |
| Z37/83z1 | Multifunction CAN high connector sleeve | 58E |
| Z37/84z1 | Multifunction CAN low connector sleeve | 31D |
| Z37/84z1 | Multifunction CAN low connector sleeve | 60E |
| Z6/30z3 | Circuit 31 connector sleeve | 106H |
| Z6/30z9 | Circuit 31 connector sleeve | 21H |
| Z6/56z1 | Circuit 31 connector sleeve | 46G |
| Z7/40z1 | Tml. 30 connector sleeve | 38E |
| Z7/59z1 | Circuit 30 power supply connector sleeve | 45G |
| Z7/69z1 | Circuit 30 power supply connector sleeve (two-way radio) | 70L |
| Z7/69z1 | Circuit 30 power supply connector sleeve (two-way radio) | 8E |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 61G |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 84E |
| Z92z1 | Taxi emergency alarm connector sleeve | 101G |
