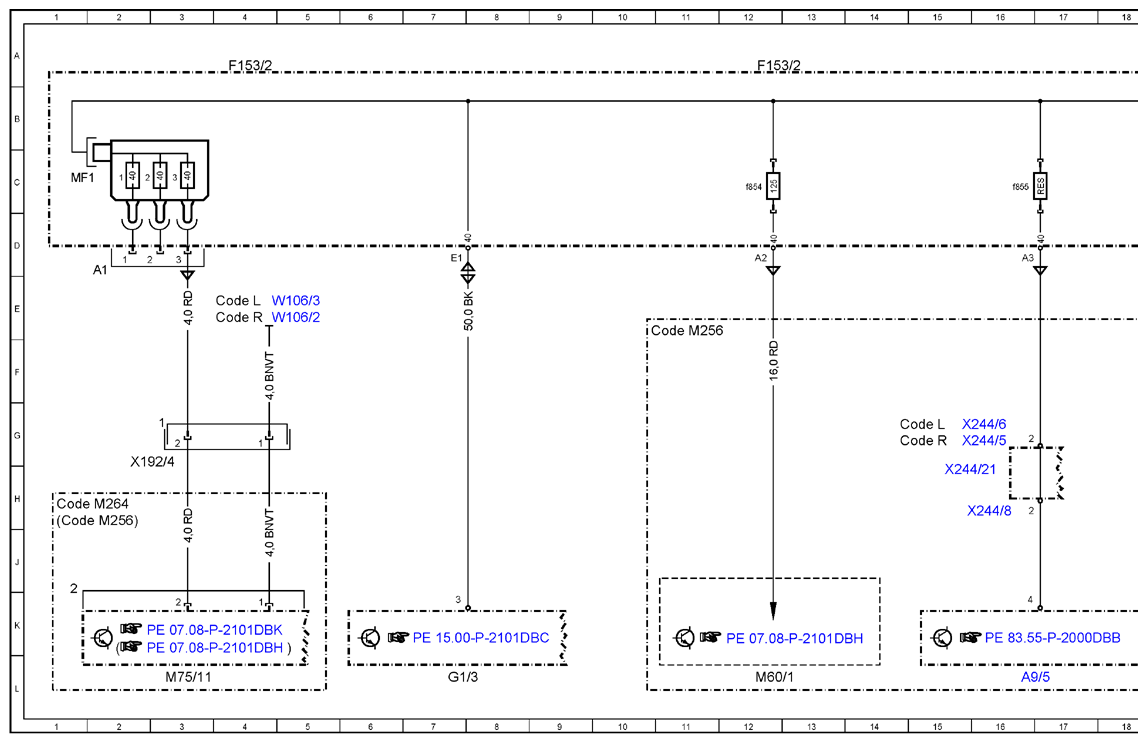

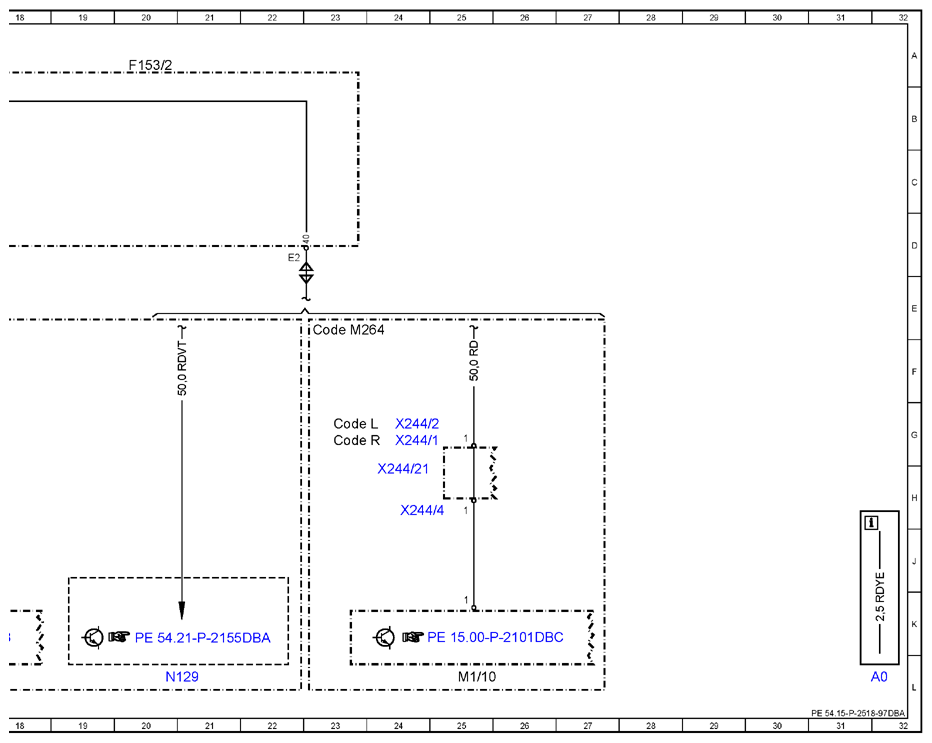

Wiring Diagram For 48V On-Board Electrical System Engine Compartment Fuse Box - PE54.15-P-2518-97DBA
Model 213 up to model year 2021 with code B01 (48V technology) Fuse box F153/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A9/5 | Electric refrigerant compressor | 16L |
| Code L | LEFT-HAND DRIVE | 23G |
| Code L | LEFT-HAND DRIVE | 4E |
| Code L | LEFT-HAND DRIVE | 14G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 1H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 10E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 23E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 1H |
| Code R | RIGHT-HAND DRIVE | 23G |
| Code R | RIGHT-HAND DRIVE | 4E |
| Code R | RIGHT-HAND DRIVE | 14G |
| F153/2 | Engine compartment 48V fuse box | 20A |
| F153/2 | Engine compartment 48V fuse box | 12A |
| F153/2 | Engine compartment 48V fuse box | 4A |
| F153/2MF1 | 48 V on-board electrical system electric multicircuit fuse | 1C |
| F153/2f854 | Electrical fuse 854 | 12C |
| F153/2f855 | Electrical fuse 855 | 16C |
| G1/3 | 48 V on-board electrical system battery | 7L |
| M1/10 | Starter-alternator | 25L |
| M60/1 | Electric additional compressor | 12L |
| M75/11 | Electric coolant pump | 3L |
| N129 | Starter generator control unit | 20L |
| W106/2 | 48 V on-board electrical system battery ground point, left | 4E |
| W106/3 | 48 V on-board electrical system battery ground point, right | 4E |
| X244/1 | Left vehicle-end busbar stud 1 | 24G |
| X244/2 | Right vehicle-end busbar stud 1 | 24G |
| X244/21 | Partition wall busbar | 24H |
| X244/21 | Partition wall busbar | 15H |
| X244/4 | Right engine-end busbar stud 1 | 24H |
| X244/5 | Left vehicle-end busbar stud 2 | 15G |
| X244/6 | Right vehicle-end busbar stud 2 | 15G |
| X244/8 | Right engine-end busbar stud 2 | 16H |
