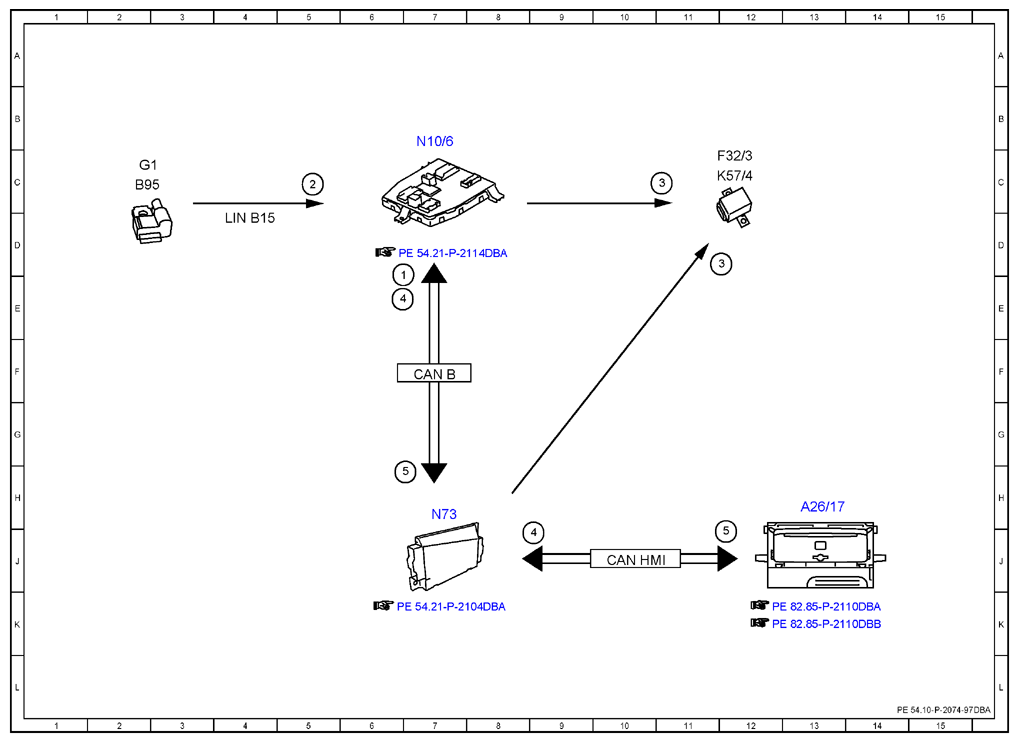

Electrical Function Schematic For No-Load Current Management - PE54.10-P-2074-97DBA
Model 213 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6E |
| 2 | Battery sensor, signal | 5C |
| 3 | Battery disconnect switch relay, actuation | 11C |
| 3 | Battery disconnect switch relay, actuation | 12D |
| 4 | Rest mode, request | 7E |
| 4 | Rest mode, request | 9J |
| 5 | Rest mode, status | 7H |
| 5 | Rest mode, status | 12J |
| A26/17 | Head unit | 13H |
| B95 | Battery sensor | 2C |
| CAN B | Interior CAN | 7F |
| CAN HUM | User interface CAN | 10J |
| F32/3 | Engine compartment prefuse box | 12C |
| G1 | On-board electrical system battery | 2C |
| K57/4 | Battery disconnect switch relay | 12C |
| LIN B15 | Battery sensor LIN | 4D |
| N10/6 | Front SAM control unit | 7B |
| N73 | Electronic ignition switch control unit | 7H |
