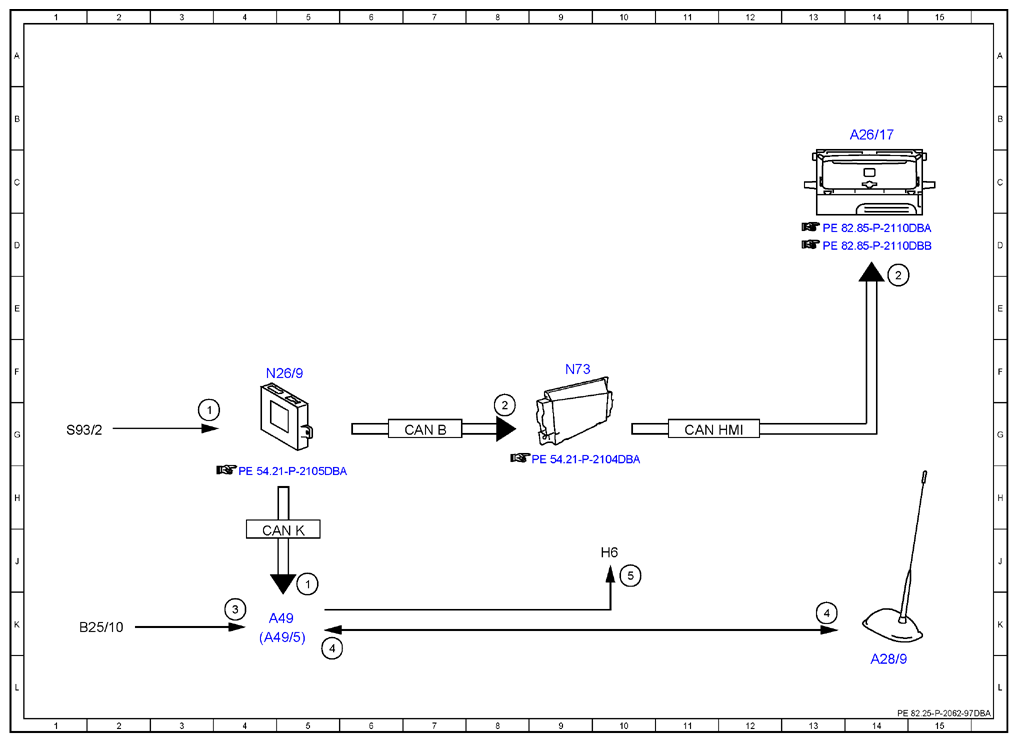

Electrical Function Schematic For Two-Way Radio Hands-Free System - PE82.25-P-2062-97DBA
Model 213 up to model year 2021
with code 938 (Hands-free two-way radio)
with code 965 (Taxi/rental car - electrical pre-installation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Two-way radio connection switch status | 5J |
| 1 | Two-way radio connection switch status | 3G |
| 2 | Mute function, signal | 8G |
| 2 | Mute function, signal | 14E |
| 3 | Voice input, signal | 4K |
| 4 | Transmit/receive signal | 13K |
| 4 | Transmit/receive signal | 5K |
| 5 | Voice output, signal | 10J |
| A26/17 | Head unit | 14B |
| A28/9 | Two-way radio roof antenna | 14L |
| A49 | Two-way radio | 4K |
| A49/5 | Radio data transmission two-way radio | 4K |
| B25/10 | Taxi two-way radio microphone | 2K |
| CAN B | Interior CAN | 7G |
| CAN MM | User interface CAN | 11G |
| CAN K | Multifunction CAN | 4J |
| H6 | Taxi two-way radio speaker | 10J |
| N26/9 | Special-purpose vehicle multifunction control unit | 4F |
| N73 | Electronic ignition switch control unit | 9F |
| S93/2 | Two-way radio switch | 1G |
