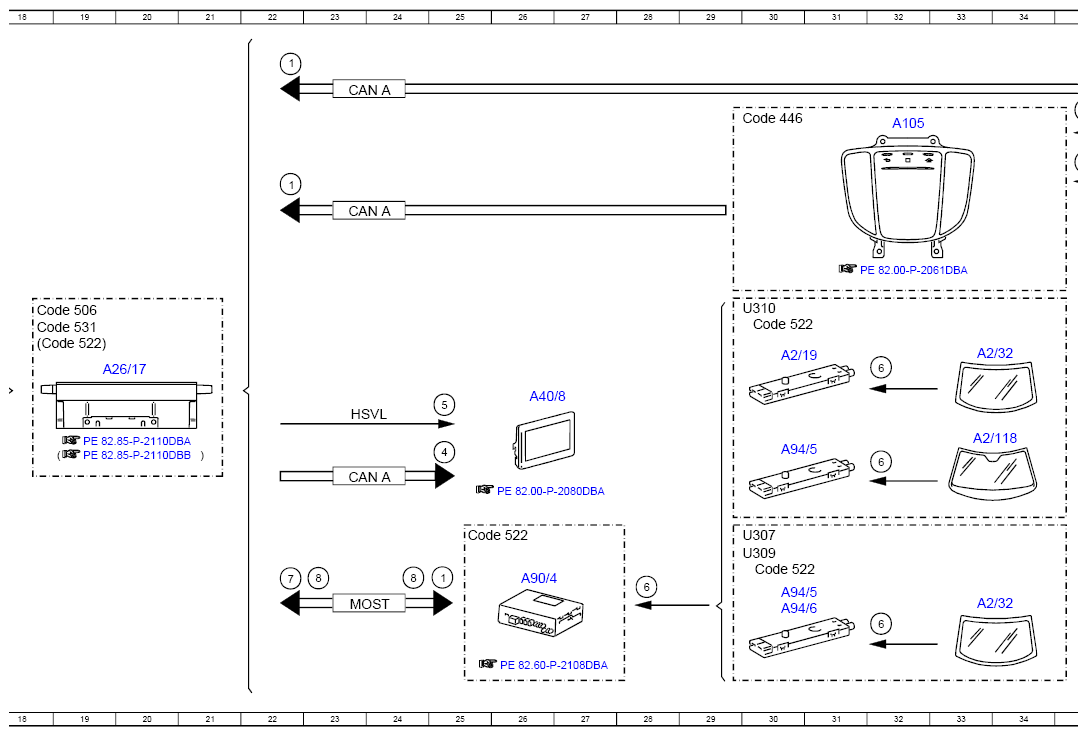

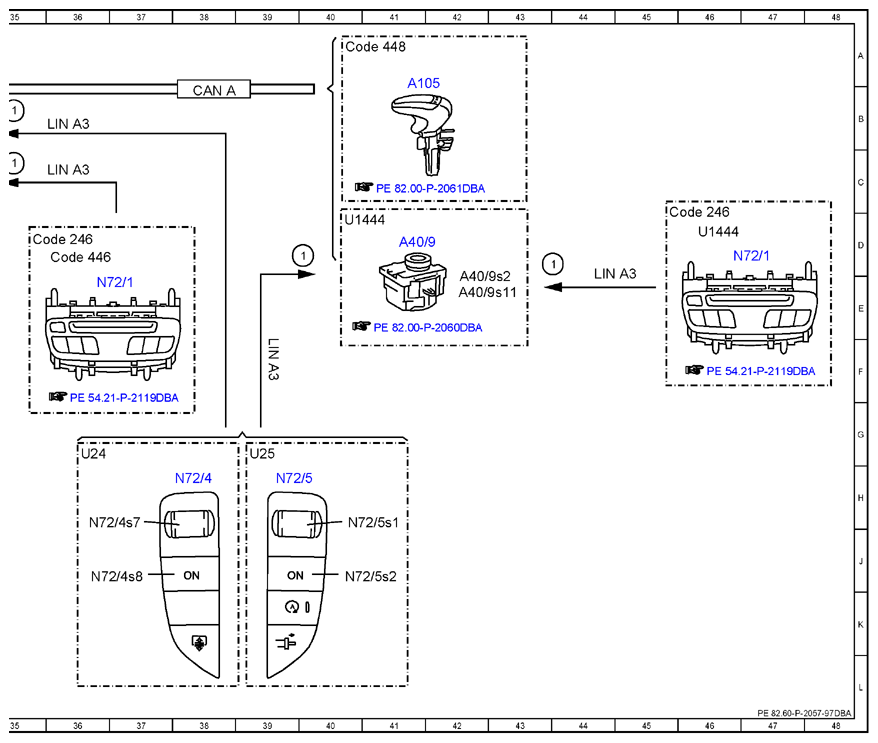

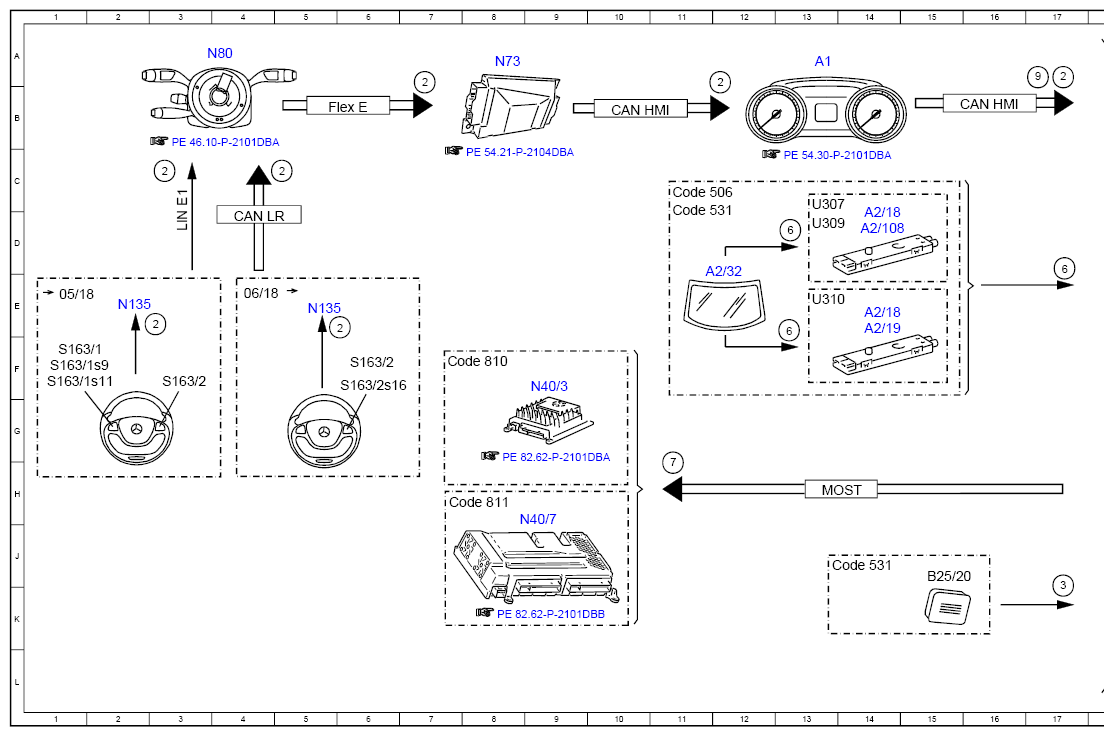

Electrical Function Diagram For Digital Audio Broadcasting, Function - PE82.60-P-2057-97DBA
Model 213 up to model year 2021
with code 537 (DAB digital radio standard (Digital Audio Broadcast))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 25J |
| 1 | Operation, signal | 40D |
| 1 | Operation, signal | 43D |
| 1 | Operation, signal | 22A |
| 1 | Operation, signal | 22C |
| 1 | Operation, signal | 35B |
| 1 | Operation, signal | 35C |
| 2 | Multifunction steering wheel button group, signal | 7B |
| 2 | Multifunction steering wheel button group, signal | 17A |
| 2 | Multifunction steering wheel button group, signal | 3C |
| 2 | Multifunction steering wheel button group, signal | 3E |
| 2 | Multifunction steering wheel button group, signal | 12B |
| 2 | Multifunction steering wheel button group, signal | 6E |
| 2 | Multifunction steering wheel button group, signal | 5C |
| 3 | Voice input, signal | 17K |
| 4 | Switch-on request, signal | 25G |
| 5 | Audio/COMAND display, actuation | 25G |
| 6 | DAB band III, signal | 17D |
| 6 | DAB band III, signal | 32K |
| 6 | DAB band III, signal | 28K |
| 6 | DAB band III, signal | 13D |
| 6 | DAB band III, signal | 13E |
| 6 | DAB band III, signal | 32H |
| 6 | DAB band III, signal | 32F |
| 7 | Audio, signal | 22J |
| 7 | Audio, signal | 11H |
| 8 | DAB. communication | 24J |
| 8 | DAB, communication | 23J |
| 9 | Vehicle speed, signal | 17B |
| A1 | Instrument cluster | 13A |
| A105 | Touchpad | 32B |
| A105 | Touchpad | 41B |
| A2/108 | FM 2 and DAB band III antenna amplifier | 14D |
| A2/118 | Windshield antenna | 33G |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 14E |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 14D |
| A2/19 | FM 2, DAB and TV 2 antenna amplifier | 14E |
| A2/19 | FM 2, DAB and TV 2 antenna amplifier | 30F |
| A2/32 | Rear window antenna | 33K |
| A2/32 | Rear window antenna | 12E |
| A2/32 | Rear window antenna | 33F |
| A26/17 | Head unit | 19F |
| A40/8 | Audio/COMAND display | 26G |
| A40/9 | Audio/COMAND control panel | 41D |
| A40/9s11 | Audio/COMAND control 1er | 42E |
| A40/9s2 | "Back" button | 42E |
| A90/4 | Tuner unit | 26J |
| A94/5 | TV 1 and DAB band III antenna | 30K |
| A94/5 | TV 1 and DAB band III antenna | 30G |
| A94/6 | TV 2 and DAB band III antenna | 30K |
| B25/20 | Driver hands-free system microphone | 15J |
| CAN A | Telematics CAN | 23H |
| CAN A | Telematics CAN | 23B |
| CAN A | Telematics CAN | 23D |
| CAN A | Telematics CAN | 38B |
| CAN MM] | User interface CAN | 16B |
| CAN MM] | User interface CAN | 10B |
| CAN LR | Steering wheel CAN | 4D |
| Code 246 | Analog clock | 45D |
| Code 246 | Analog clock | 35D |
| Code 446 | Touchpad only | 30B |
| Code 446 | Touchpad only | 36D |
| Code 448 | Touchpad | 40A |
| Code 506 | Audio 20 NTG 5.5 radio | 11C |
| Code 506 | Audio 20 NTG 5.5 radio | 18E |
| Code 522 | Audio 20 radio | 30J |
| Code 522 | Audio 20 radio | 25J |
| Code 522 | Audio 20 radio | 30E |
| Code 522 | Audio 20 radio | 18F |
| Code 531 | COMAND APS | 13J |
| Code 531 | COMAND APS | 18E |
| Code 531 | COMAND APS | 11D |
| Code 810 | Sound system | 7F |
| Code 811 | Advanced sound system | 7H |
| Flex E | Chassis FlexRay | 6B |
| HSVL | High-speed video link | 23G |
| LIN A3 | LCP LIN | 39F |
| LIN A3 | LCP LIN | 44E |
| LIN A3 | LCP LIN | 36C |
| LIN A3 | LCP LIN | 36B |
| LIN E1 | Steering LIN | 3C |
| MOST | Media Oriented System Transport | 13H |
| MOST | Media Oriented System Transport | 23K |
| N135 | Steering wheel electronics | 2E |
| N135 | Steering wheel electronics | 5E |
| N40/3 | Sound system amplifier control unit | 9F |
| N40/7 | Advanced sound system amplifier control unit | 9H |
| N72/1 | Upper control panel control unit | 47D |
| N72/1 | Upper control panel control unit | 36E |
| N72/4 | Left lower control panel | 38H |
| N72/4s7 | Volume control button | 36H |
| N72/4s8 | "ON" button | 36J |
| N72/5 | Right lower control panel | 39H |
| N72/5s1 | Volume control button | 40H |
| N72/5s2 | "ON" button | 40J |
| N73 | Electronic ignition switch control unit | 8A |
| N80 | Steering column module control unit | 4A |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1F |
| S163/1s11 | Volume control button | 1F |
| S163/1s9 | Mute function button | 1F |
| S163/2 | Head unit multifunction steering wheel button group | 3F |
| S163/2 | Head unit multifunction steering wheel button group | 6F |
| S163/2s16 | Volume adjustment switch | 6F |
| U1444 | Not valid for code 446 (Touchpad only) | 40D |
| U1444 | Not valid for code 446 (Touchpad only) | 46D |
| U24 | Valid for manual transmission | 36G |
| U25 | Valid for automatic transmission | 39G |
| U307 | Valid for model 213.0 | 13C |
| U307 | Valid for model 213.0 | 30J |
| U309 | Valid for model 213.1 | 30J |
| U309 | Valid for model 213.1 | 13D |
| U310 | Valid for model 213.2 | 13E |
| U310 | Valid for model 213.2 | 30E |
