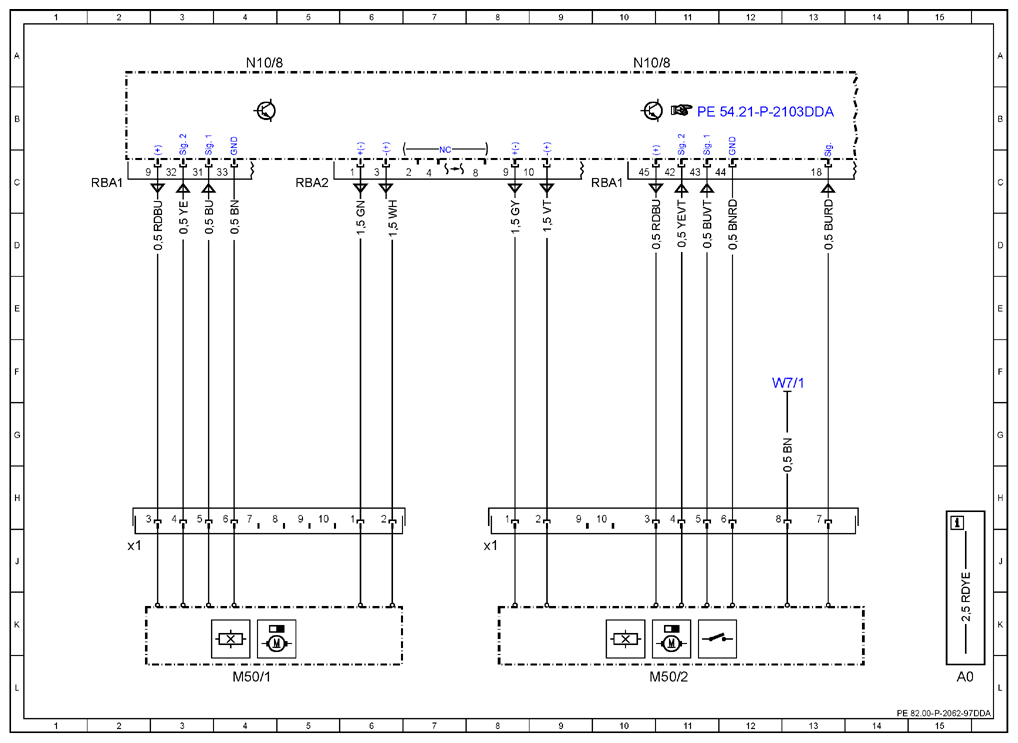

Wiring Diagram For Load Compartment Cover - PE82.00-P-2062-97DDA
Model 213.2 as of model year 2021 Actuator motors M50/1 and M50/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| M50/1 | Left cargo area cover actuator motor | 4L |
| M50/1x1 | Left cargo area cover actuator motor electrical connector | 2J |
| M50/2 | Right cargo area cover actuator motor | 11L |
| M50/2x1 | Right cargo area cover actuator motor electrical connector | 8J |
| N10/8 | Rear SAM control unit | 4A |
| N10/8 | Rear SAM control unit | 10A |
| W7/1 | Right tail lamp trunk ground point | 12F |
