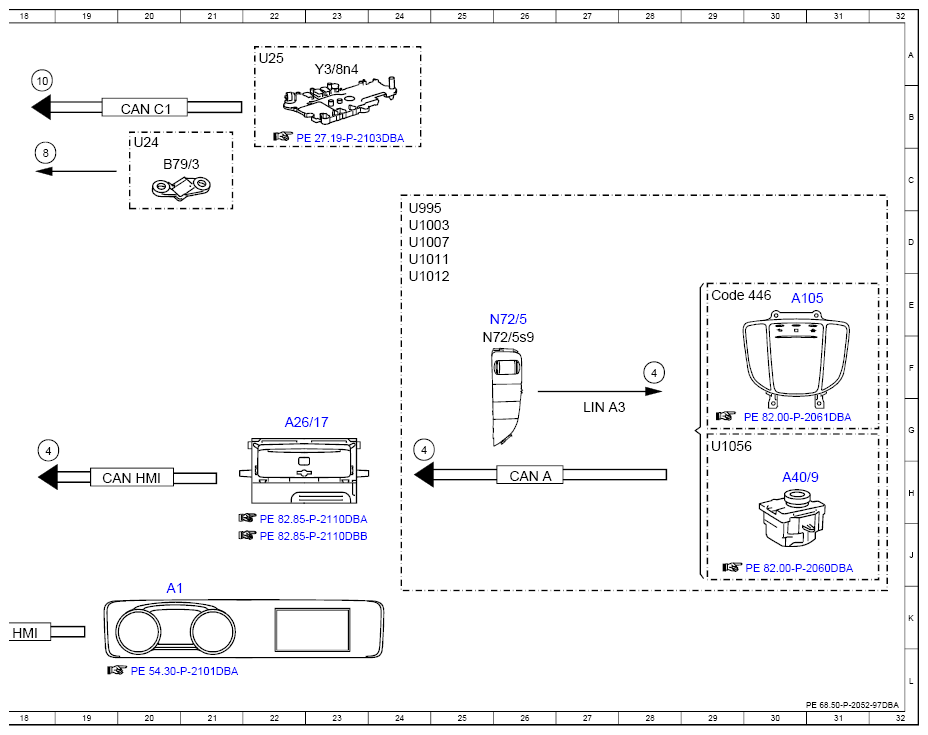

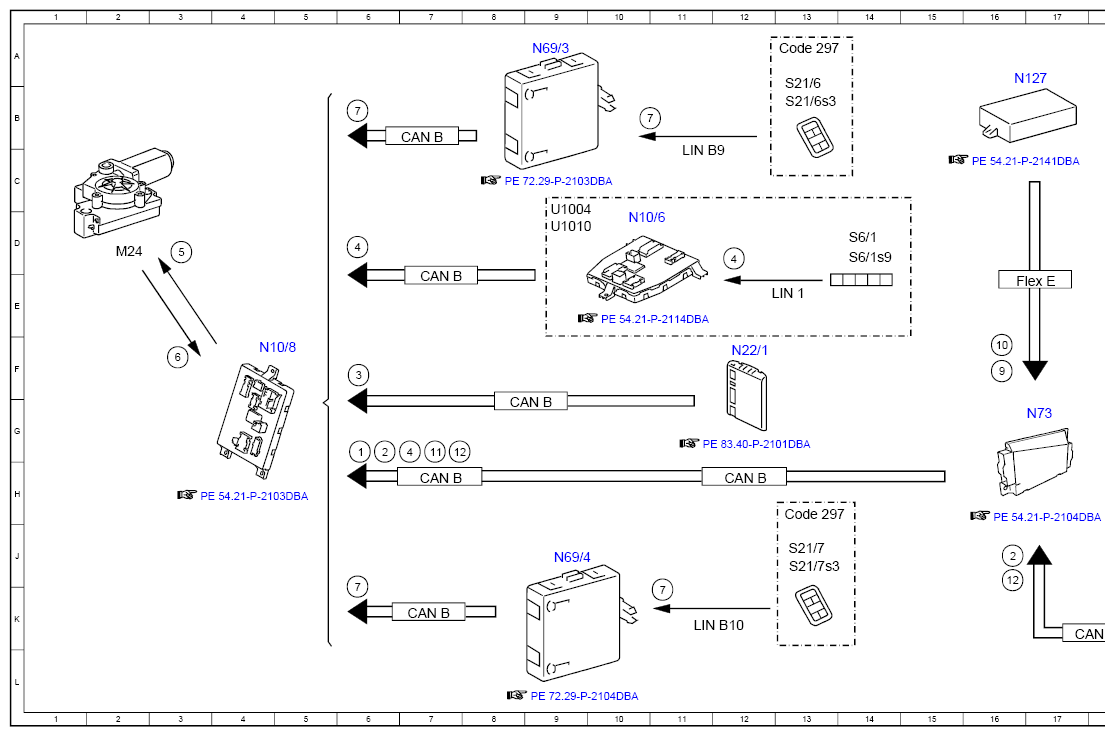

Electrical Function Schematic For Roller Sun Blind - PE68.50-P-2052-97DBA
Model 213.0/1 up to model year 2021 with code 540 (Electric roller blind for rear window)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6G |
| 10 | Selector lever position, status | 18A |
| 10 | Selector lever position, status | 16F |
| 11 | Reverse gear, status | 7G |
| 12 | Vehicle speed, signal | 7G |
| 12 | Vehicle speed, signal | 16J |
| 2 | Displayed outside temperature, signal | 16J |
| 2 | Displayed outside temperature, signal | 6G |
| 3 | Interior temperature, signal | 6F |
| 4 | ESP®/ASR OFF warning lamp, status | 24G |
| 4 | ESP®/ASR OFF warning lamp, status | 18G |
| 4 | ESP®/ASR OFF warning lamp, status | 7G |
| 4 | ESP®/ASR OFF warning lamp, status | 28F |
| 4 | ESP®/ASR OFF warning lamp, status | 6D |
| 4 | ESP®/ASR OFF warning lamp, status | 12D |
| 5 | Rear window roller sun blind motor, actuation | 3D |
| 6 | Rear window roller sun blind motor Hall sensor, signal | 3F |
| 7 | Rear window roller sun blind switch, status | 10B |
| 7 | Rear window roller sun blind switch, status | 11K |
| 7 | Rear window roller sun blind switch, status | 6K |
| 7 | Rear window roller sun blind switch, status | 6B |
| 8 | Manual transmission main shifter shaft position sensor, signal | 18C |
| 9 | Reverse gear engaged, signal | 16F |
| A1 | Instrument cluster | 20K |
| A105 | Touchpad | 30E |
| A26/17 | Head unit | 22G |
| A40/9 | Audio/COMMAND control panel | 30H |
| B79/3 | Manual transmission main shifter shaft position sensor | 20C |
| CAN A | Telematics CAN | 26H |
| CAN B | Interior CAN | 8G |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7H |
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 7B |
| CAN C1 | Drive train CAN | 20B |
| CAN HM1 | User interface CAN | 20H |
| CAN HMI | User interface CAN | 18K |
| Code 297 | Roller sun blinds in rear doors | 13A |
| Code 297 | Roller sun blinds in rear doors | 13H |
| Code 446 | Touchpad only | 29E |
| Flex E | Chassis FlexRay | 16E |
| LIN 1 | Instrument panel LIN | 13E |
| LIN A3 | LCP LIN | 27G |
| LIN B10 | Right rear door LIN | 11K |
| LIN B9 | Left rear door LIN | 11C |
| M24 | Rear window roller sun blind motor | 2D |
| N10/6 | Front SAM control unit | 10D |
| N10/8 | Rear SAM control unit | 4F |
| N127 | Drivetrain control unit | 16A |
| N22/1 | Climate control unit | 12F |
| N69/3 | Left rear door control unit | 9A |
| N69/4 | Right rear door control unit | 9J |
| N72/5 | Right lower control panel | 26E |
| N72/5s9 | Rear window roller sun blind button | 26F |
| N73 | Electronic ignition switch control unit | 17G |
| S21/6 | Left rear door switch group | 13B |
| S21/6s3 | Rear window roller sun blind switch | 13B |
| S21/7 | Right rear door switch group | 13J |
| S21/7s3 | Rear window roller sun blind switch | 13J |
| S6/1 | Driver-side instrument panel button group | 14D |
| S6/1s9 | Rear window roller sun blind button | 14D |
| U1003 | 24D | |
| U1004 | 9D | |
| U1007 | 24D | |
| U1010 | Valid for engine 276 | 9D |
| U1011 | Valid for engine 642 | 24D |
| U1012 | 24E | |
| U1056 | Valid except code 446 (Touchpad only) | 29G |
| U24 | Valid for manual transmission | 20B |
| U25 | Valid for automatic transmission | 22A |
| U995 | 24D | |
| Y3/8n4 | Fully integrated transmission control unit | 23A |
