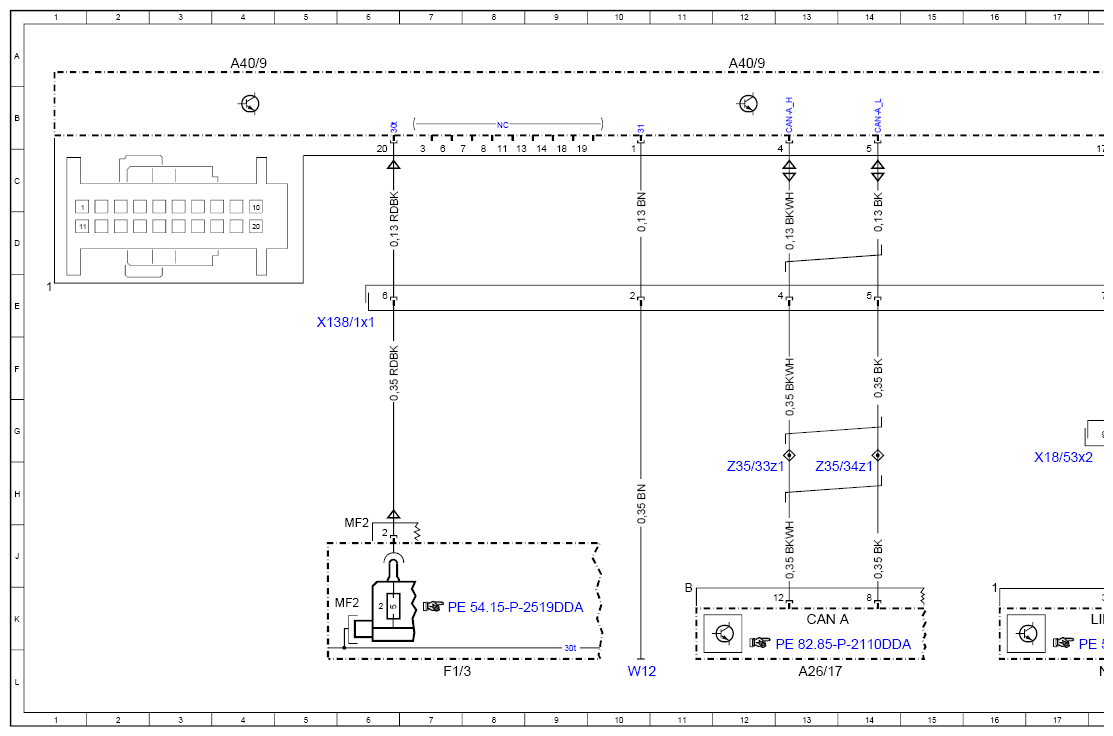

Wiring Diagram For Front Central Operating Unit - PE82.00-P-2060-97DDA
Model 213 as of model year 2021 except code 446 (Touchpad only) Operating unit A40/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A26/17 | Head unit | 13L |
| A40/9 | Audio/COMMAND control panel | 4A |
| A40/9 | Audio/COMMAND control panel | 12A |
| A40/9 | Audio/COMMAND control panel | 20A |
| CAN A | Telematics CAN | 13K |
| F1/3 | Passenger-side A-pillar fuse box | 7L |
| F1/3MF2 | Multiple fuse 2 | 6K |
| LIN A3 | LCP LIN | 18K |
| N72/1 | Upper control panel control unit | 18L |
| N72/4 | Left lower control panel | 22L |
| N72/5 | Right lower control panel | 25L |
| W12 | Left center console ground point | 10L |
| X138/1x1 | Front center console electrical connector | 6E |
| X18/53x2 | Driver cockpit/interior wiring harness electrical connector | 17H |
| Z35/33z1 | Head unit CAN (high) connector sleeve | 12H |
| Z35/34z1 | Head unit CAN (low) connector sleeve | 14H |
