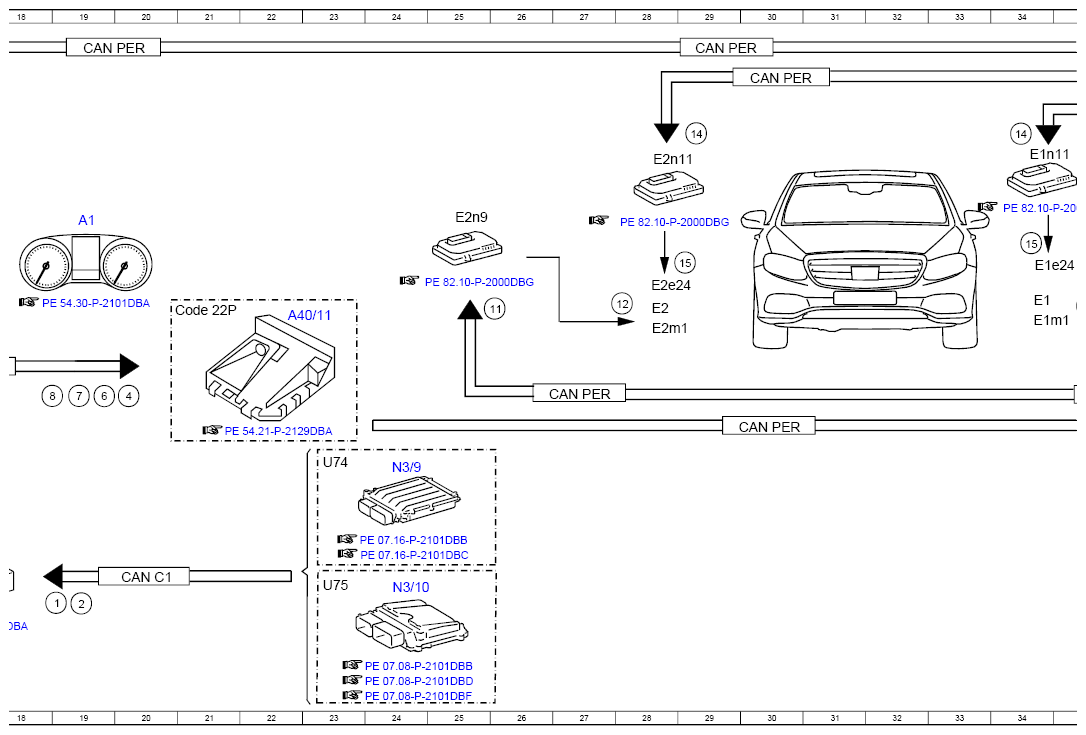

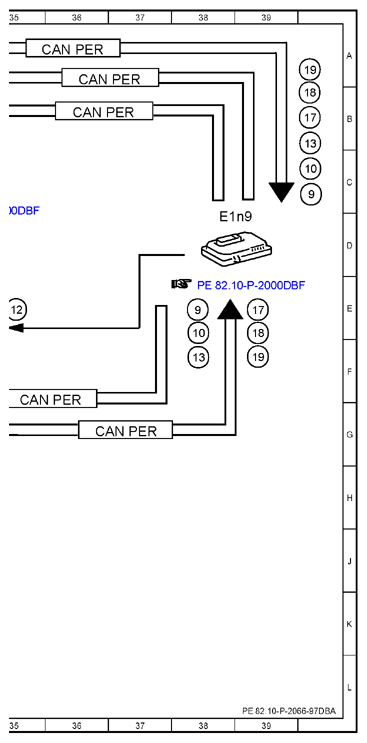

Function Schematic For Adaptive Highbeam Assist - PE82.10-P-2066-97DBA
Model 213 up to model year 2021 with code P35 (Light Package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 15G |
| 1 | Engine running, signal | 19K |
| 1 | Engine running, signal | 12B |
| 10 | Optical headlamp range adjustment, request | 12F |
| 10 | Optical headlamp range adjustment, request | 38E |
| 10 | Optical headlamp range adjustment, request | 40C |
| 11 | Synchronization, signal | 26E |
| 12 | Headlamp range adjustment actuator motor, actuation | 28E |
| 12 | Headlamp range adjustment actuator motor, actuation | 35E |
| 13 | High beams, request | 11E |
| 13 | High beams, request | 40B |
| 13 | High beams, request | 38F |
| 14 | High beams light distribution, request | 34B |
| 14 | High beams light distribution, request | 29B |
| 15 | Adaptive high beam, actuation | 34D |
| 15 | Adaptive high beam, actuation | 28D |
| 16 | High beams, status | 17D |
| 16 | High beams, status | 13D |
| 17 | Object information, data | 11F |
| 17 | Object information, data | 39B |
| 17 | Object information, data | 39E |
| 18 | Increase light output, request | 40B |
| 18 | Increase light output, request | 39E |
| 18 | Increase light output, request | 11E |
| 19 | Rotation angle adjustment, request | 10E |
| 19 | Rotation angle adjustment, request | 39A |
| 19 | Rotation angle adjustment, request | 39F |
| 2 | Drivetrain operational, signal | 15G |
| 2 | Drivetrain operational, signal | 19K |
| 2 | Drivetrain operational, signal | 12B |
| 3 | Combination switch, status | 3A |
| 3 | Combination switch, status | 12D |
| 3 | Combination switch, status | 12B |
| 4 | Automatic high beams, enable | 13D |
| 4 | Automatic high beams, enable | 5E |
| 4 | Automatic high beams, enable | 20F |
| 5 | Steering wheel angle sensor, signal | 5C |
| 6 | Steering wheel angle, signal | 4E |
| 6 | Steering wheel angle, signal | 12D |
| 6 | Steering wheel angle, signal | 20F |
| 7 | Wheel speed, signal | 5G |
| 7 | Wheel speed, signal | 13G |
| 7 | Wheel speed, signal | 19G |
| 8 | Speed, turn rate and lateral acceleration, signal | 5G |
| 8 | Speed, turn rate and lateral acceleration, signal | 13G |
| 8 | Speed, turn rate and lateral acceleration, signal | 18G |
| 8 | Speed, turn rate and lateral acceleration, signal | 12L |
| 9 | Ambient information, data | 12F |
| 9 | Ambient information, data | 39C |
| 9 | Ambient information, data | 38E |
| A1 | Instrument cluster | 19D |
| A40/11 | Mono multifunction camera | 22E |
| A40/13 | Stereo multifunction camera | 2E |
| CAN B | Interior CAN | 13C |
| CAN C1 | Drive train CAN | 20J |
| CAN H | Vehicle dynamics CAN | 10K |
| CAN HMI | User interface CAN | 16E |
| CAN PER | Peripherals CAN | 36A |
| CAN PER | Peripherals CAN | 37G |
| CAN PER | Peripherals CAN | 29A |
| CAN PER | Peripherals CAN | 19A |
| CAN PER | Peripherals CAN | 17F |
| CAN PER | Peripherals CAN | 30A |
| CAN PER | Peripherals CAN | 36B |
| CAN PER | Peripherals CAN | 36A |
| CAN PER | Peripherals CAN | 35G |
| CAN PER | Peripherals CAN | 30G |
| CAN PER | Peripherals CAN | 27G |
| Code 22P | Track package | 20E |
| Code 23P | Driver assistance package PLUS | 1E |
| E1 | Left front lamp unit | 34E |
| E1e24 | Left front adaptive high beam | 34D |
| E1m1 | Left headlamp range adjustment actuator motor | 34E |
| E1n11 | Left front LED matrix lamp unit control unit | 34C |
| E1n9 | Left headlamp control unit | 38D |
| E2 | Right front lamp unit | 28E |
| E2e24 | Right front adaptive high beam | 28E |
| E2m1 | Right headlamp range adjustment actuator motor | 28E |
| E2n11 | Right front LED matrix lamp unit control unit | 28C |
| E2n9 | Right headlamp control unit | 25D |
| Flex E | Chassis FlexRay | 8G |
| Flex E | Chassis FlexRay | 3D |
| Flex E | Chassis FlexRay | 8F |
| Flex E | Chassis FlexRay | 8E |
| Flex E | Chassis FlexRay | 16G |
| Flex E | Chassis FlexRay | 13H |
| N10/6 | Front SAM control unit | 10B |
| N127 | Drivetrain control unit | 17J |
| N2/10 | Supplemental restraint system control unit | 7K |
| N3/10 | ME-SFI [ME] control unit | 24K |
| N3/9 | CDI control unit | 24H |
| N30/4 | Electronic Stability Program control unit | 13J |
| N49 | Steering wheel angle sensor | 6C |
| N73 | Electronic ignition switch control unit | 14E |
| N80 | Steering column module control unit | 4A |
| S4 | Combination switch | 2A |
| U74 | Valid for diesel engines | 23H |
| U75 | Valid for gasoline engines | 23K |
