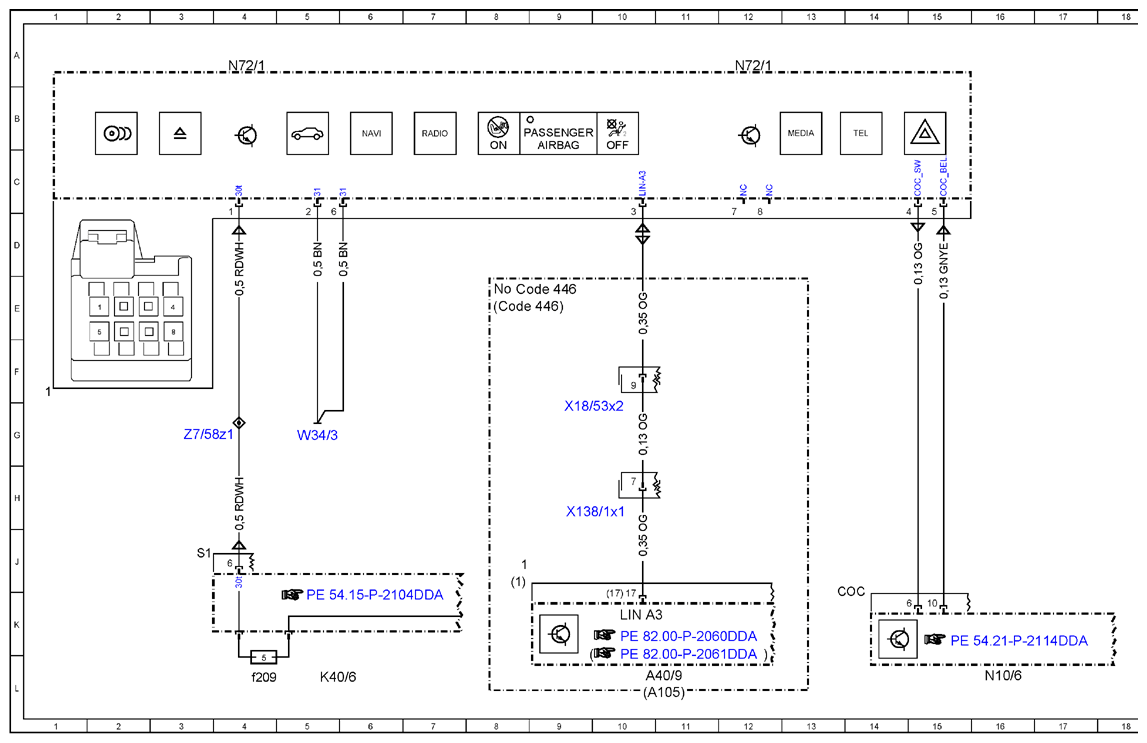

Wiring Diagram For Upper Control Panel Control Unit - PE54.21-P-2119-97DDA

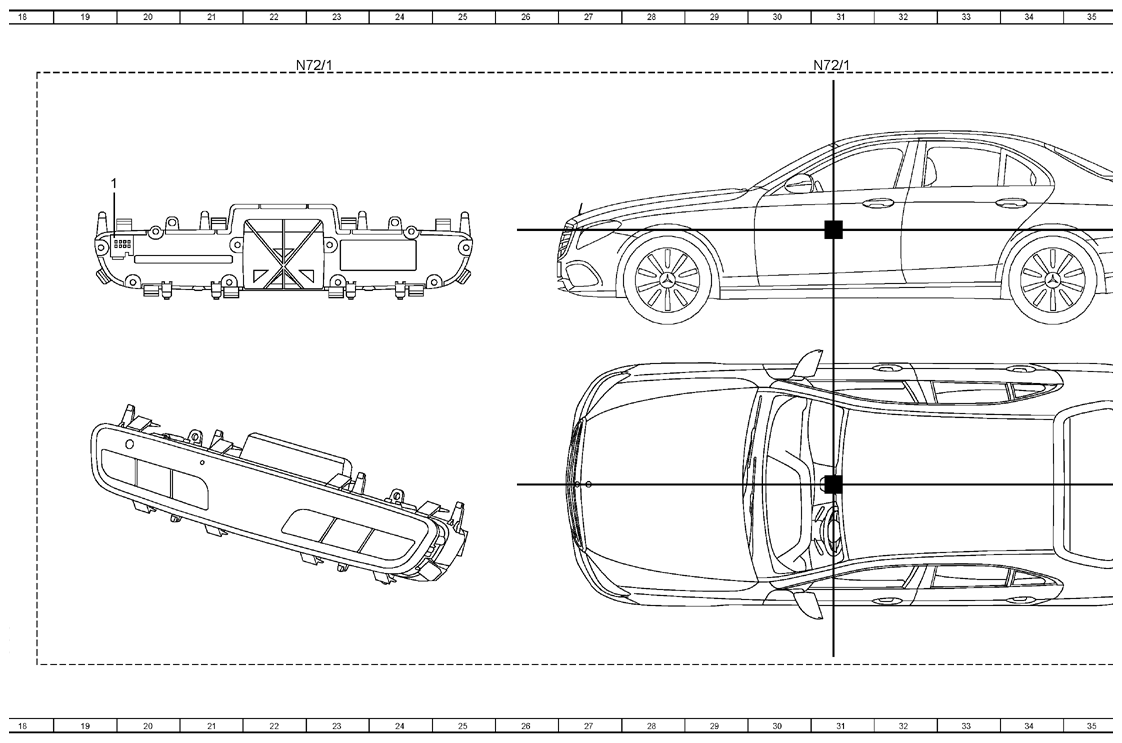

Model 213 as of model year 2021 Control unit N72/1
| Code: | Designation: | Position: |
|---|---|---|

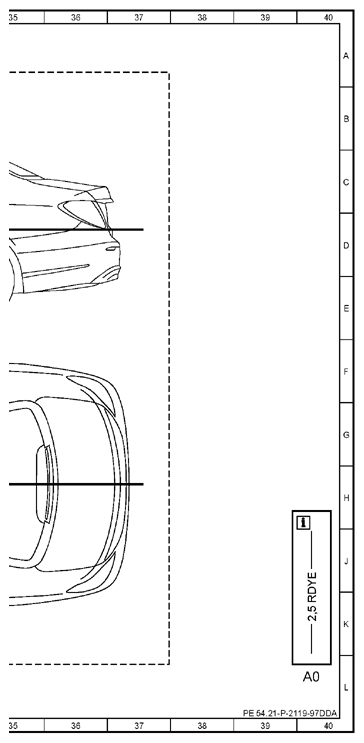

| A0 | Use of wiring diagrams | 40L |
| A105 | Touchpad | 10L |
| A40/9 | Audio/COMMAND control panel | 10L |
| Code 446 | Touchpad only | 8E |
| Code 446 | Touchpad only | 8E |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6f209 | Fuse 209 | 4L |
| LIN A3 | LCP LIN | 10K |
| N10/6 | Front SAM control unit | 16L |
| N72/1 | Upper control panel control unit | 4A |
| N72/1 | Upper control panel control unit | 12A |
| N72/1 | Upper control panel control unit | 22A |
| N72/1 | Upper control panel control unit | 31A |
| W34/3 | Right footwell ground point | 5G |
| X138/1x1 | Front center console electrical connector | 10H |
| X18/53x2 | Driver cockpit/interior wiring harness electrical connector | 10G |
| Z7/58z1 | Tml. 30 connector sleeve | 3G |
