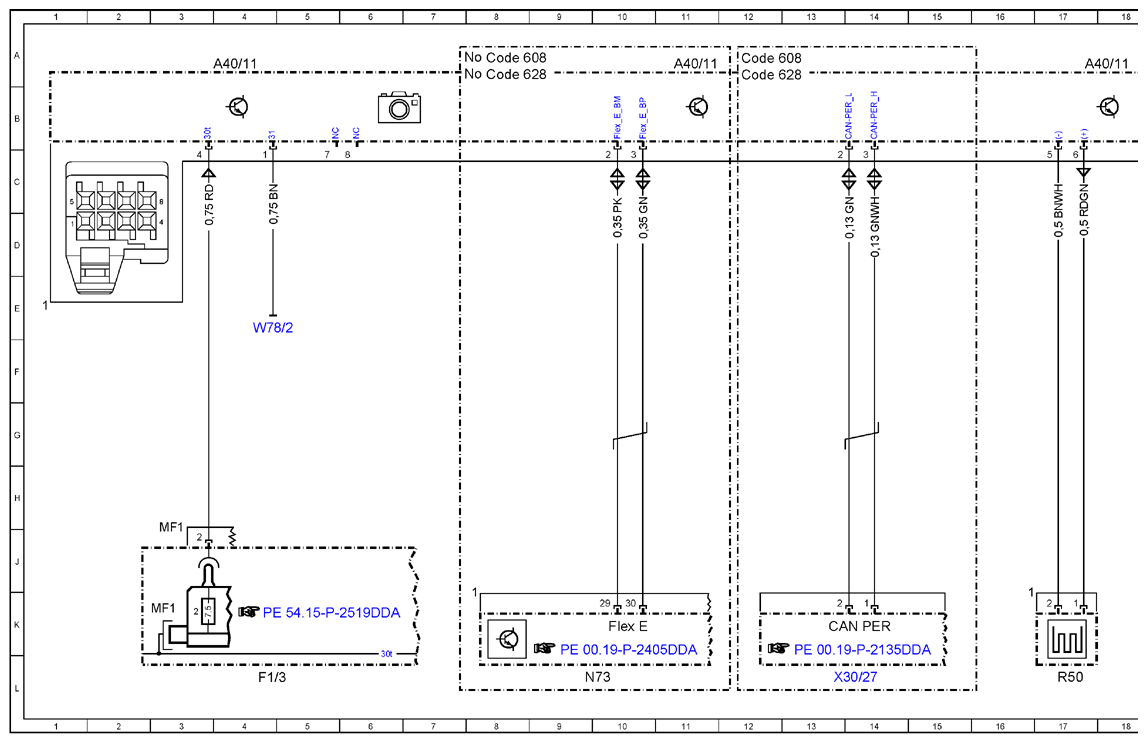

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97DDA
Model 213 as of model year 2021 except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Multifunction camera A40/11
| Code: | Designation: | Position: |
|---|---|---|

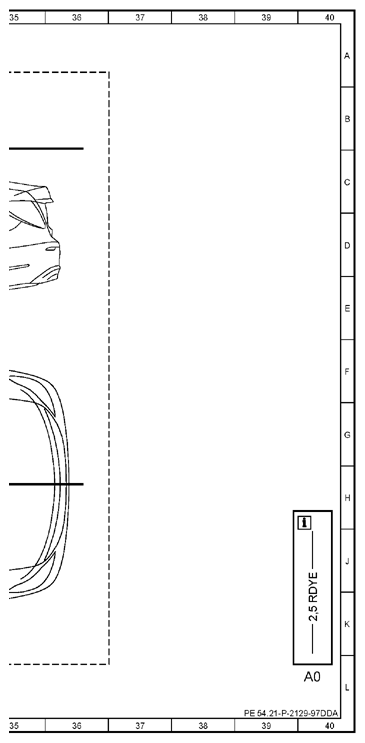

| A0 | Use of wiring diagrams | 40L |

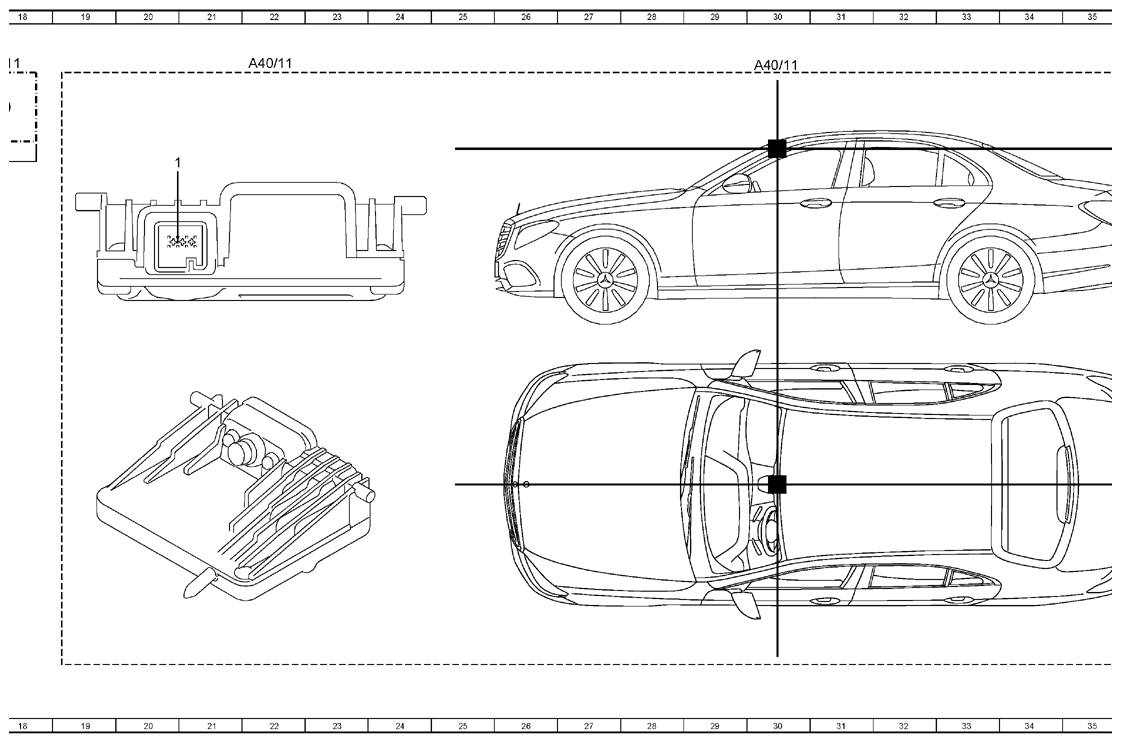

| A40/11 | Mono multifunction camera | 4A |
| A40/11 | Mono multifunction camera | 22A |
| A40/11 | Mono multifunction camera | 11A |
| A40/11 | Mono multifunction camera | 17A |
| A40/11 | Mono multifunction camera | 30A |
| CAN PER | Peripherals CAN | 14K |
| Code 608 | Adaptive Highbeam Assist | 8A |
| Code 608 | Adaptive Highbeam Assist | 12A |
| Code 628 | Adaptive Highbeam Assist Plus | 8A |
| Code 628 | Adaptive Highbeam Assist Plus | 12A |
| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3MF1 | Multiple fuse 1 | 3K |
| Flex E | Chassis FlexRay | 10K |
| N73 | Electronic ignition switch control unit | 10L |
| R50 | Auxiliary heater heating element | 17L |
| W78/2 | Roof ground point 2 | 4E |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 14L |
