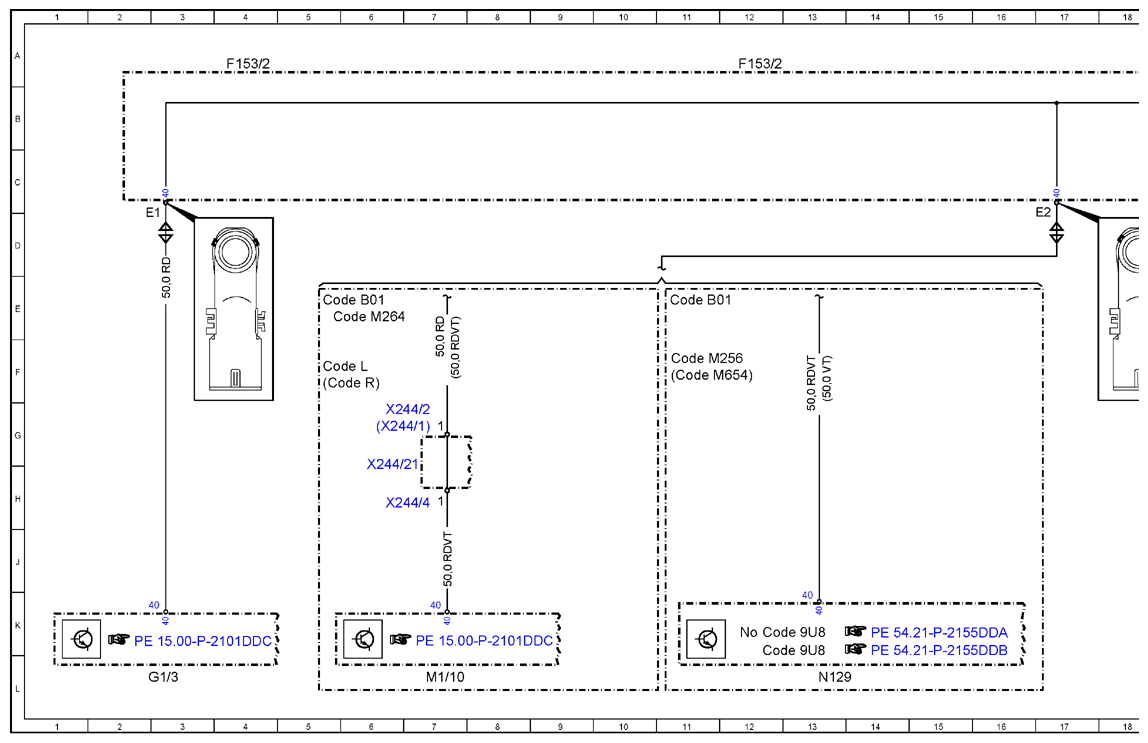

Wiring Diagram For 48V On-Board Electrical System Engine Compartment Fuse Box - PE54.15-P-2518-97DDA
Model 213 as of model year 2021 with code B01 (48V technology) Fuse box F153/2
| Code: | Designation: | Position: |
|---|---|---|

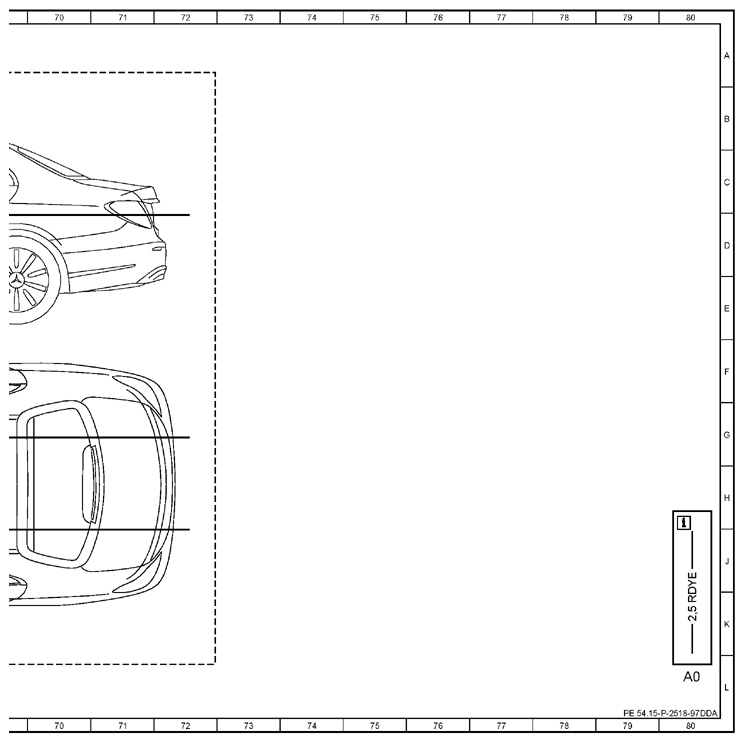

| A0 | Use of wiring diagrams | 80L |
| A9/5 | Electric refrigerant compressor | 28L |
| Code 9U8 | Control code - Technical development, major assembly | 12K |
| Code 9U8 | Control code - Technical development, major assembly | 26E |
| Code 9U8 | Control code - Technical development, major assembly | 26F |
| Code B01 | 48V technology | 5E |
| Code B01 | 48V technology | 11E |
| Code L | LEFT-HAND DRIVE | 21G |
| Code L | LEFT-HAND DRIVE | 26G |
| Code L | LEFT-HAND DRIVE | 5F |
| Code L | LEFT-HAND DRIVE | 60G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 20E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 11F |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 25E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 43E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 5E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 43E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE M654 | 11F |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE M654 | 25E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE M654 | 25F |
| Code R | RIGHT-HAND DRIVE | 21G |
| Code R | RIGHT-HAND DRIVE | 26G |
| Code R | RIGHT-HAND DRIVE | 5F |
| Code R | RIGHT-HAND DRIVE | 60J |

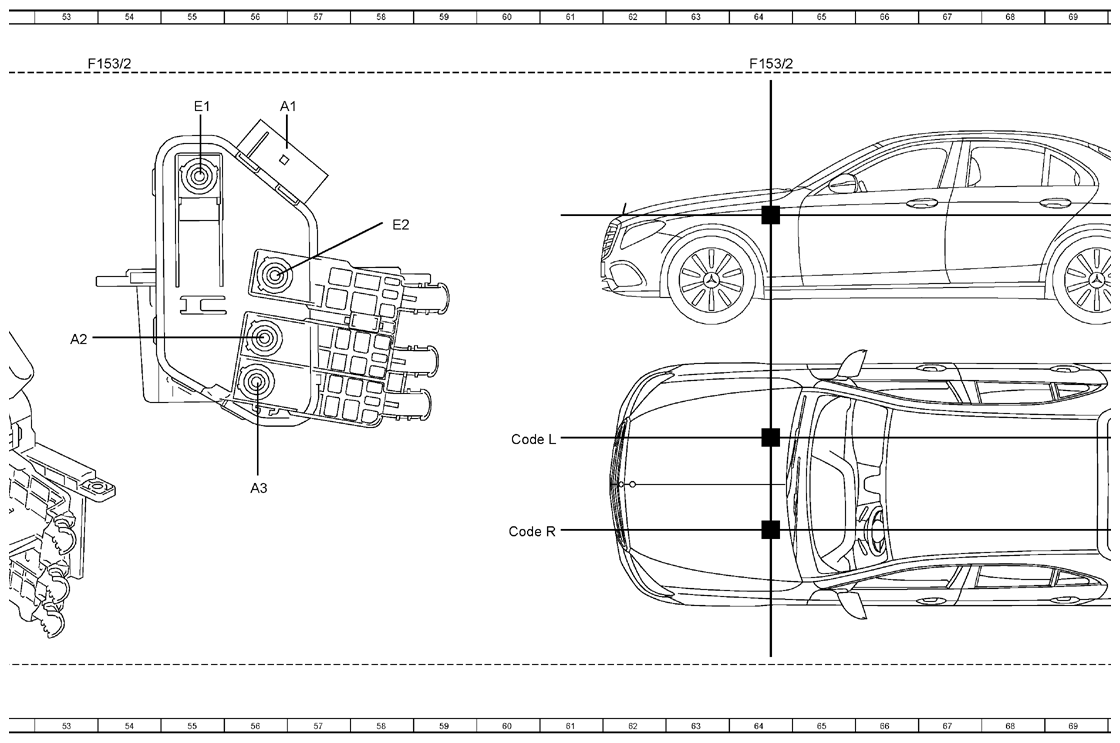

| F153/2 | Engine compartment 48V fuse box | 4A |
| F153/2 | Engine compartment 48V fuse box | 21A |
| F153/2 | Engine compartment 48V fuse box | 29A |
| F153/2 | Engine compartment 48V fuse box | 38A |
| F153/2 | Engine compartment 48V fuse box | 45A |
| F153/2 | Engine compartment 48V fuse box | 54A |
| F153/2 | Engine compartment 48V fuse box | 64A |
| F153/2 | Engine compartment 48V fuse box | 12A |

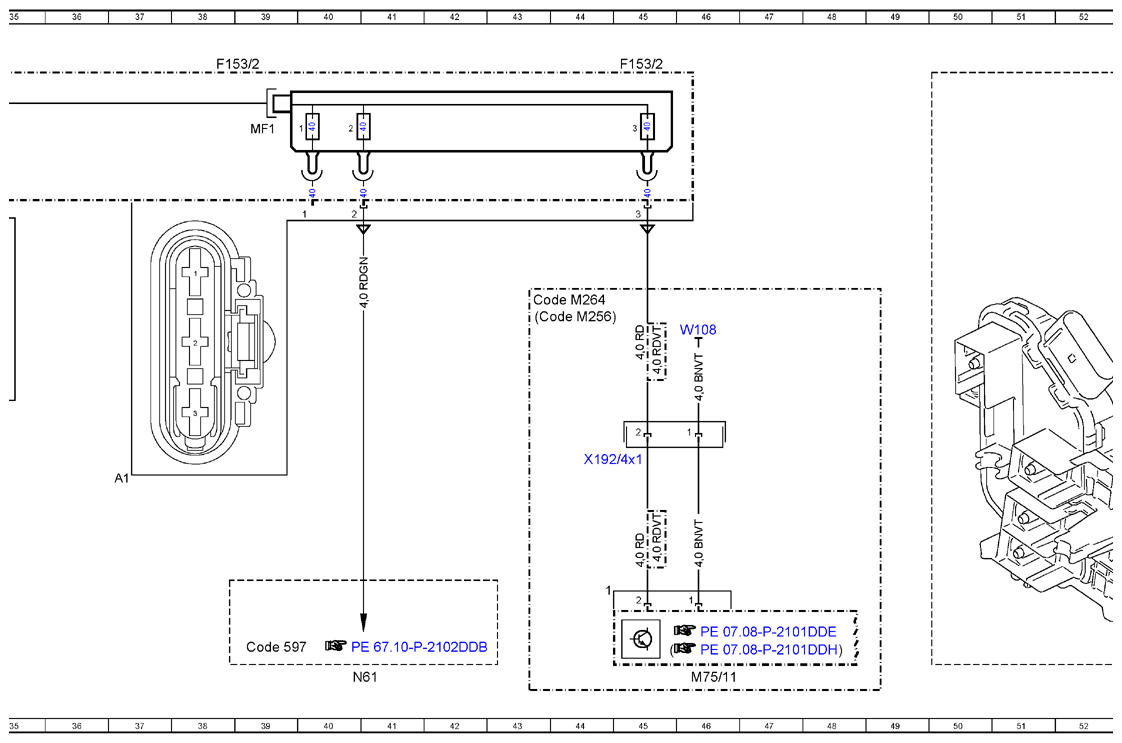

| F153/2MF1 | 48 V on-board electrical system electric multicircuit fuse | 39B |
| F153/2f854 | Electrical fuse 854 | 31B |
| F153/2f855 | Electrical fuse 855 | 33B |
| G1/3 | 48 V on-board electrical system battery | 3L |
| M1/10 | Starter-alternator | 7L |

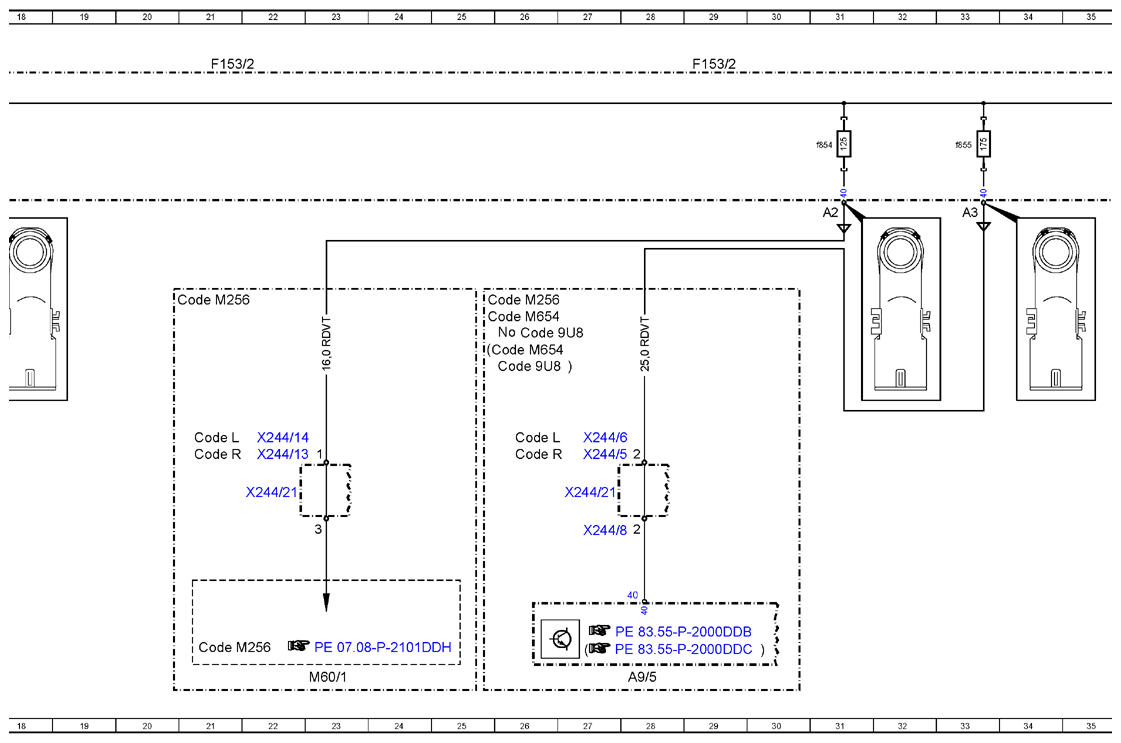

| M60/1 | Electric additional compressor | 23L |
| M75/11 | Electric coolant pump | 46L |
| N129 | Starter generator control unit | 13L |
| N61 | Windshield heater control unit | 40L |
| W108 | Electric coolant pump ground point | 46E |
| X192/4x1 | Electric coolant pump electrical connector | 44G |
| X244/1 | Left vehicle-end busbar stud 1 | 6G |
| X244/13 | Left vehicle-end busbar stud 3 | 22G |
| X244/14 | Right vehicle-end busbar stud 3 | 22G |
| X244/2 | Right vehicle-end busbar stud 1 | 7G |
| X244/21 | Partition wall busbar | 6H |
| X244/21 | Partition wall busbar | 27H |
| X244/21 | Partition wall busbar | 22H |
| X244/4 | Right engine-end busbar stud 1 | 7H |
| X244/5 | Left vehicle-end busbar stud 2 | 27G |
| X244/6 | Right vehicle-end busbar stud 2 | 27G |
| X244/8 | Right engine-end busbar stud 2 | 27J |
