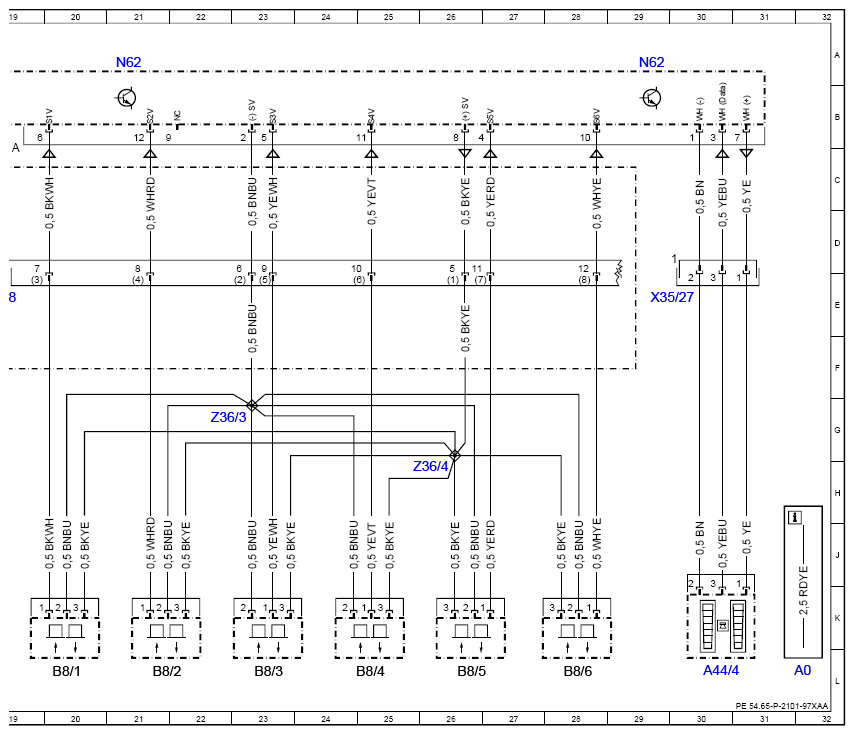

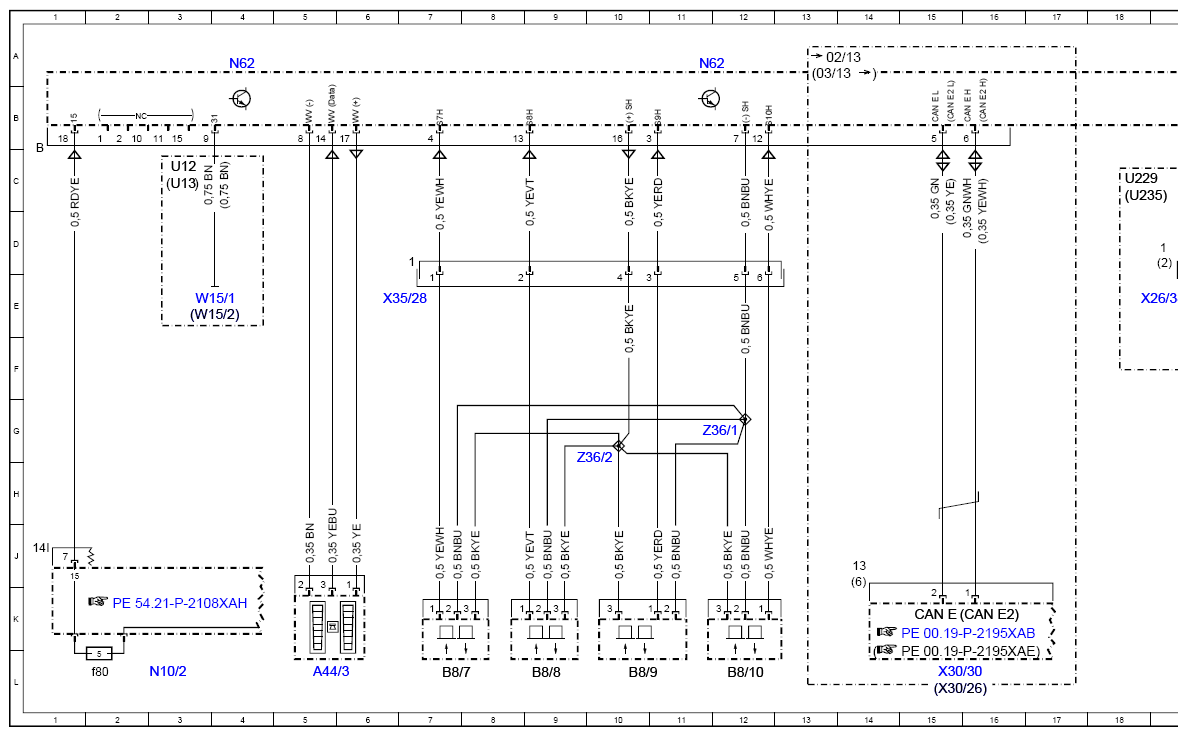

| A0 |
Color code key |
32L |
| A44/3 |
Rear parking system warning indicator |
5L |
| A44/4 |
Instrument panel parking system warning indicator |
30L |
| B8/1 |
Outer left front parking system distance sensor |
20L |
| B8/10 |
Outer left rear parking system distance sensor |
12L |
| B8/2 |
Center left front parking system distance sensor |
21L |
| B8/3 |
Inner left front parking system distance sensor |
23L |
| B8/4 |
Inner right front parking system distance sensor |
25L |
| B8/5 |
Center right front parking system distance sensor |
26L |
| B8/6 |
Outer right front parking system distance sensor |
28L |
| B8/7 |
Outer right rear parking system distance sensor |
7L |
| B8/8 |
Inner right rear parking system distance sensor |
9L |
| B8/9 |
Inner left rear parking system distance sensor |
10L |
| CAN E |
Chassis CAN |
15K |
| CAN E2 |
Chassis CAN 2 |
16K |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f80 |
Fuse 80 |
2L |
| N62 |
Parking system control unit |
4A |
| N62 |
Parking system control unit |
11A |
| N62 |
Parking system control unit |
21A |
| N62 |
Parking system control unit |
29A |
| U12 |
Valid for left-hand drive vehicles |
3C |
| U13 |
Valid for right-hand drive vehicles |
3C |
| U229 |
Valid for short range radar with active Park Assist without pedestrian protection |
18C |
| U235 |
Valid for active Park Assist without pedestrian protection and short range radar |
18C |
| W15/1 |
Right footwell ground point |
3E |
| W15/2 |
Left footwell ground point |
3E |
| X26/38 |
Front bumper and frame wiring harness electrical connector |
19E |
| X30/26 |
Vehicle floor chassis CAN 2 (CAN E2) potential distributor electrical connector |
15L |
| X30/30 |
Vehicle floor chassis CAN voltage distributor electrical connector |
15L |
| X35/27 |
Instrument panel PARKTRONIC warning indicator electrical connector |
30E |
| X35/28 |
Rear bumper PARKTRONIC electrical connector |
7E |
| Z36/1 |
Rear PARKTRONIC sensors ground line connector sleeve |
12G |
| Z36/2 |
Rear PARKTRONIC sensors positive line connector sleeve |
10G |
| Z36/3 |
Front PARKTRONIC sensors ground line connector sleeve |
22G |
| Z36/4 |
Front PARKTRONIC sensors positive line connector sleeve |
26H |
