| A0 |
Color code key |
40L |

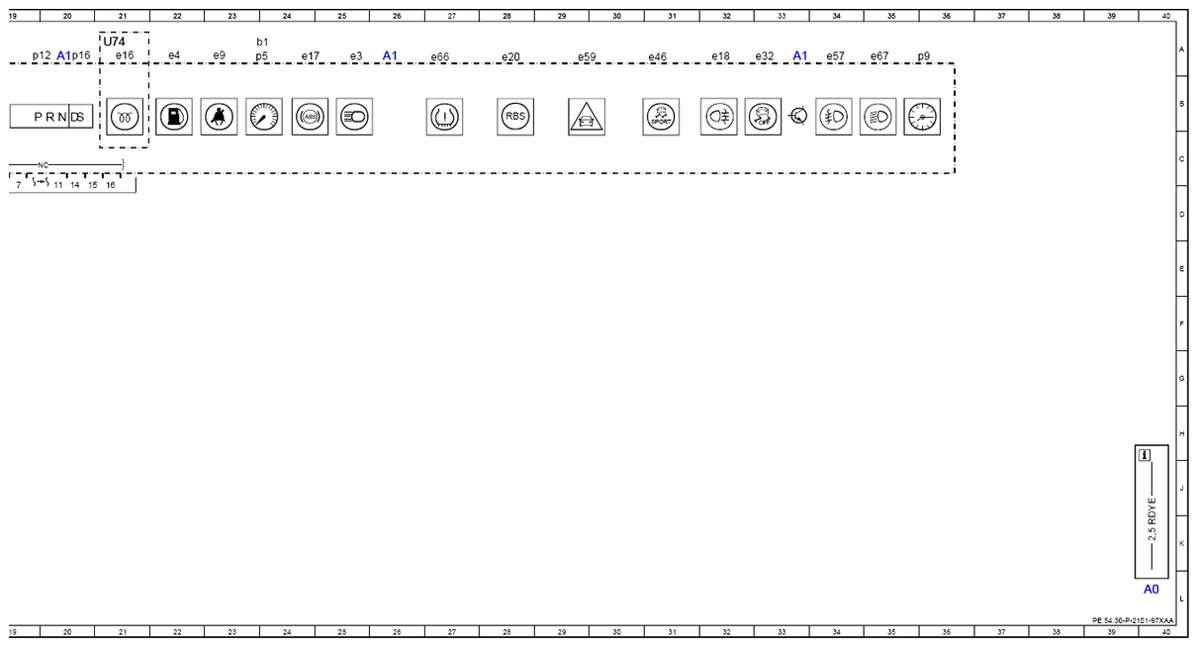

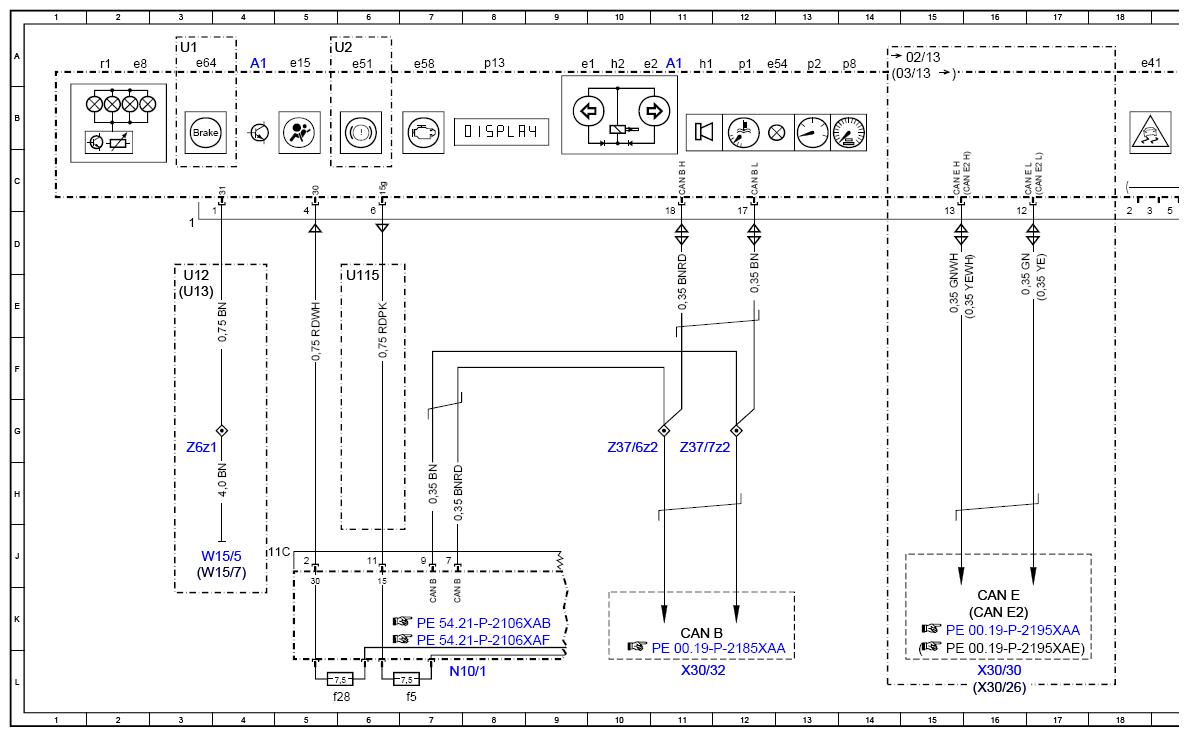

| A1 |
Instrument cluster |
4A |
| A1 |
Instrument cluster |
11A |
| A1 |
Instrument cluster |
20A |
| A1 |
Instrument cluster |
26A |
| A1 |
Instrument cluster |
33A |
| A1b1 |
Brightness sensor |
23A |
| A1e1 |
Left turn signal indicator light |
9A |
| A1e15 |
Supplemental restraint system indicator lamp |
5A |
| A1e16 |
Preglow indicator lamp |
21A |
| A1e17 |
Antilock brake system indicator lamp |
24A |
| A1e18 |
Rear fog lamp indicator lamp |
32A |
| A1e2 |
Right turn signal indicator light |
10A |
| A1e20 |
Regenerative braking system indicator lamp |
28A |
| A1e3 |
High beam indicator lamp |
25A |
| A1e32 |
ESP®/ASR OFF warning lamp |
33A |
| A1e4 |
Fuel reserve indicator lamp |
22A |
| A1e41 |
Electronic Stability Program warning lamp |
18A |
| A1e46 |
ESP SPORT indicator lamp |
31A |
| A1e51 |
Brake system warning lamp |
6A |
| A1e54 |
Coolant temperature warning lamp |
12A |
| A1e57 |
Front fog lamps indicator lamp |
34A |
| A1e58 |
Engine diagnosis indicator lamp |
7A |
| A1e59 |
DISTRONIC warning lamp |
29A |
| A1e64 |
Service brake indicator lamp |
3A |
| A1e66 |
Tire pressure monitor warning lamp |
27A |
| A1e67 |
Low beam indicator lamp |
35A |
| A1e8 |
Instrument illumination |
2A |
| A1e9 |
Seat belt warning lamp |
23A |
| A1h1 |
Warning buzzer |
11A |
| A1h2 |
Turn signal light function check, acoustic |
10A |
| A1p1 |
Coolant temperature gauge |
12A |
| A1p12 |
Gear indicator |
19A |
| A1p13 |
Multifunction display |
8A |
| A1p16 |
Transmission mode display |
20A |
| A1p2 |
Fuel level indicator |
13A |
| A1p5 |
Tachometer |
23A |
| A1p8 |
Speedometer |
14A |
| A1p9 |
Analog clock |
36A |
| A1r1 |
Instrument illumination brightness control |
2A |
| CAN B |
Interior CAN |
11K |
| CAN E |
Chassis CAN |
16K |
| CAN E2 |
Chassis CAN 2 |
16K |
| N10/1 |
Front SAM control unit with fuse and relay module |
7L |
| N10/1f28 |
Fuse 28 |
6L |
| N10/1f5 |
Fuse 5 |
7L |
| U1 |
Valid for USA |
3A |
| U115 |
Valid for networked exterior lights switch |
6E |
| U12 |
Valid for left-hand drive vehicles |
3E |
| U13 |
Valid for right-hand drive vehicles |
3E |
| U2 |
Valid for all except USA |
5A |
| U74 |
Valid for diesel engines |
21A |
| W15/5 |
Left front footwell ground point |
4J |
| W15/7 |
Right front footwell ground point |
3J |
| X30/26 |
Vehicle floor chassis CAN 2 (CAN E2) potential distributor electrical connector |
16L |
| X30/30 |
Vehicle floor chassis CAN voltage distributor electrical connector |
16L |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
11L |
| Z37/6z2 |
Interior CAN (high) connector sleeve |
10G |
| Z37/7z2 |
Interior CAN (low) connector sleeve |
11G |
| Z6z1 |
Circuit 31 connector sleeve |
3G |
