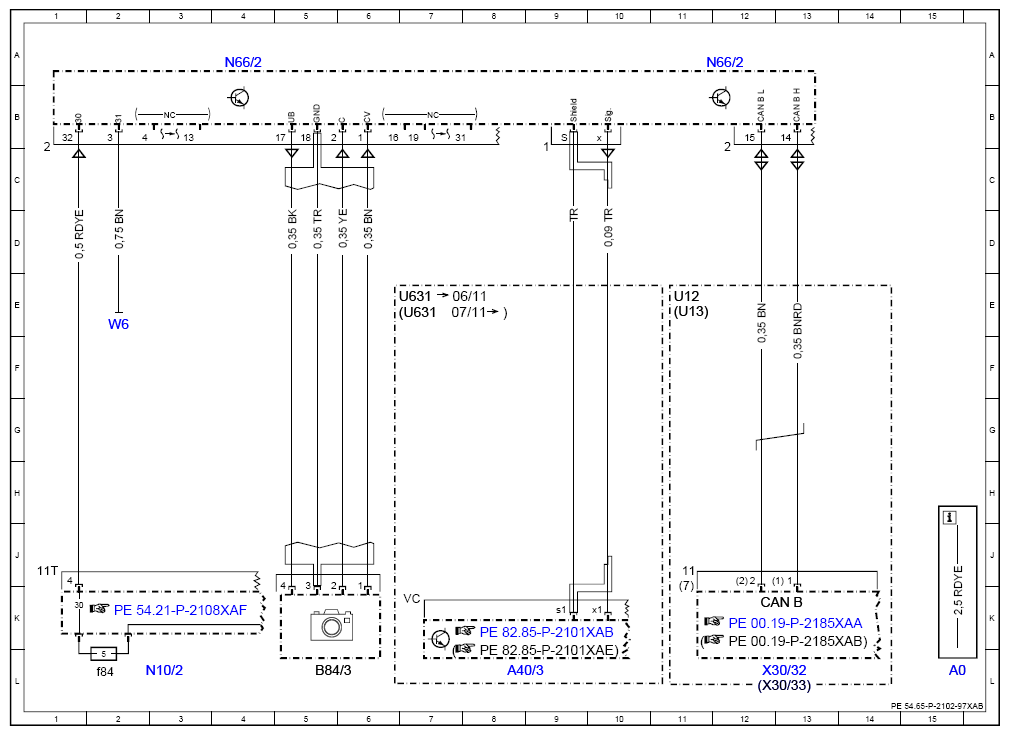

| A0 |
Color code key |
15L |
| A40/3 |
COMAND control unit |
8L |
| B84/3 |
Backup camera |
5L |
| CAN B |
Interior CAN |
12K |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f84 |
Fuse 84 |
2L |
| N66/2 |
Backup camera control unit |
4A |
| N66/2 |
Backup camera control unit |
12A |
| U12 |
Valid for left-hand drive vehicles |
11E |
| U13 |
Valid for right-hand drive vehicles |
11E |
| U631 |
Valid for COMAND |
6E |
| U631 |
Valid for COMAND |
6E |
| W6 |
Left rear wheel well ground point |
2E |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
12L |
| X30/33 |
Right vehicle floor interior CAN voltage distributor electrical connector |
12L |
