Wiring Diagram For 360° Camera Control Unit - PE54.65-P-2104-97XAA

Code: Designation: Position:
A0 Color code key 32L
A2 Radio 11L
A40/3 COMAND control unit 11L
B84/10 Rear end 360° camera 24L
B84/7 Left outside mirror 360° camera 18L
B84/7x1 Left outside mirror 360° camera electrical connector 17H
B84/8 Right outside mirror 360° camera 21L
B84/8x1 Right outside mirror 360° camera electrical connector 20H
B84/9 Front end 360° camera 15L
CAN E2 Chassis CAN 2 7K
Code 505 Radio 20 NTG5, non-navigation-capable 9E
Code 522 Audio 20 radio 9E
Code 531 COMAND APS 9E
N10/2 Rear SAM control unit with fuse and relay module 3L
N10/2f84 Fuse 84 2L
N148 360° camera control unit 4A
N148 360° camera control unit 12A
N148 360° camera control unit 20A
W7/8 Right wheel house trunk ground point 2E
X26/38 Front bumper and frame wiring harness electrical connector 14G
X30/26 Vehicle floor chassis CAN 2 (CAN E2) potential distributor electrical connector 7L
X35/1 Left front door electrical connector 17E
X35/2 Right front door electrical connector 20E
X8/46 Right vehicle interior and trunk lid/liftgate electrical connector 23G

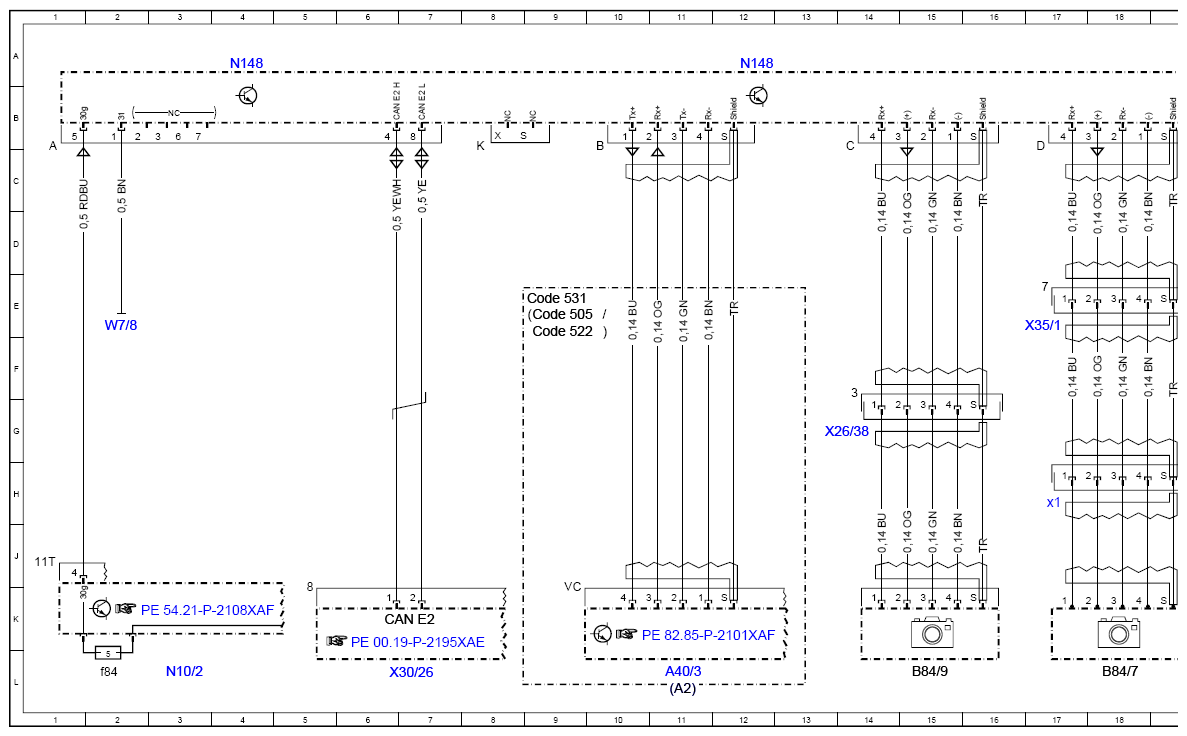

G12627263

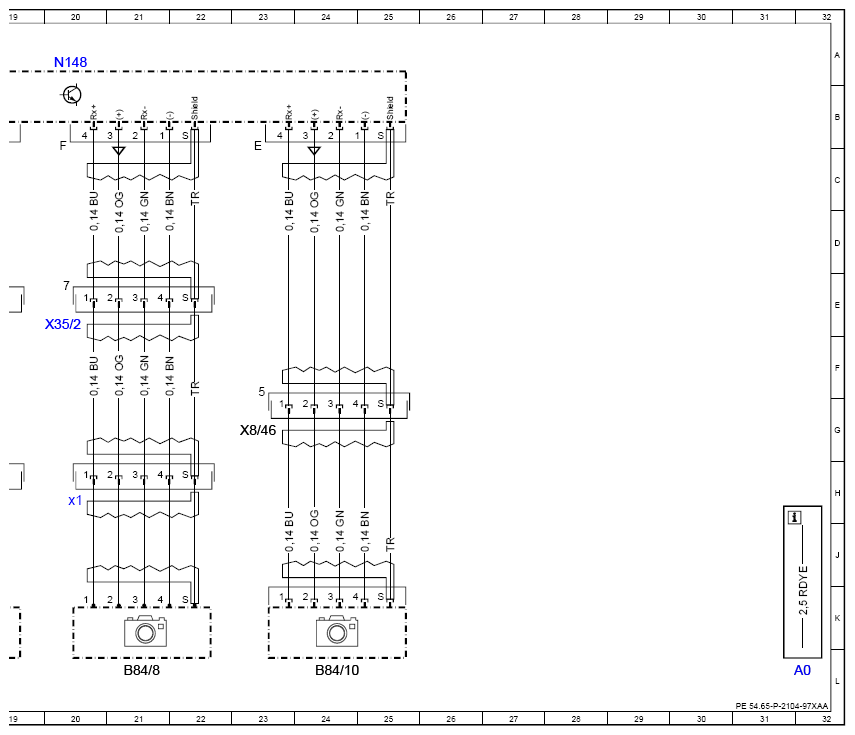

G12627264
