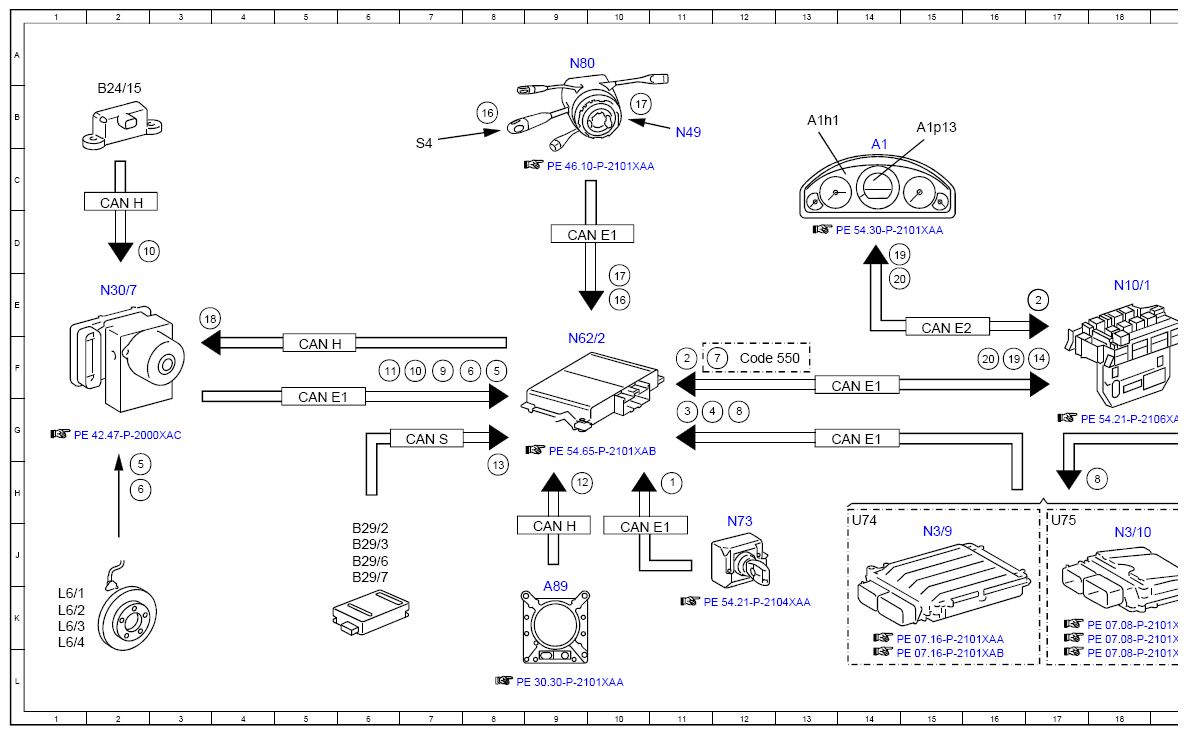

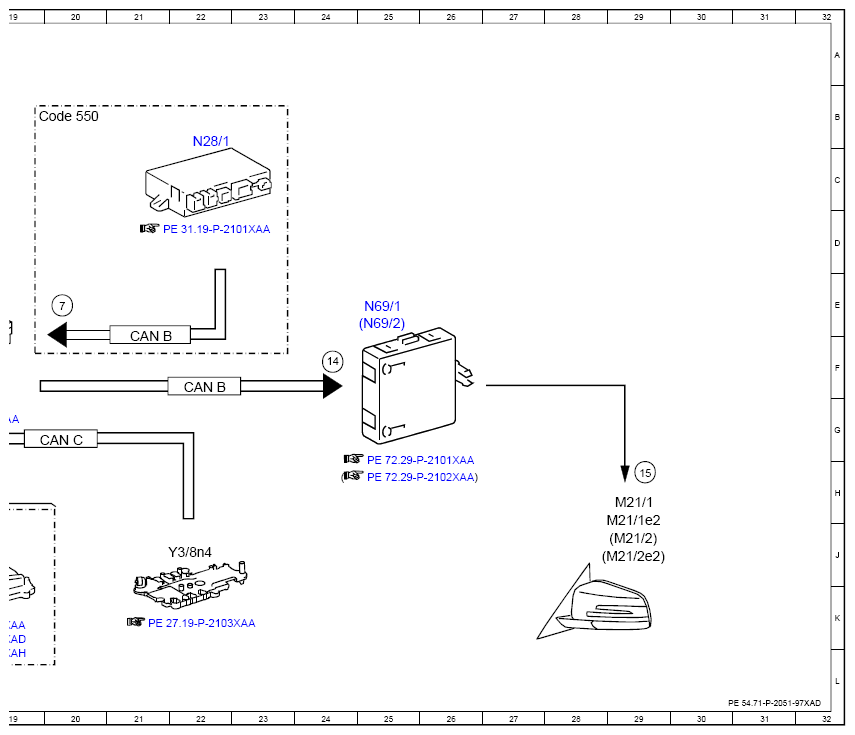

| 1 |
Circuit 15, status |
11H |
| 10 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
7F |
| 10 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
2D |
| 11 |
ESP®, status |
6F |
| 12 |
Far range radar sensor, signal |
9H |
| 13 |
Close range radar sensors, signal |
8H |
| 14 |
Blind Spot Assist readiness and warning indicator, request |
|
| 14 |
Blind Spot Assist readiness and warning indicator, request |
|
| 15 |
Blind Spot Assist readiness and warning indicator, actuation |
29H |
| 16 |
Combination switch, status |
8B |
| 16 |
Combination switch, status |
10E |
| 17 |
Steering angle, signal |
10B |
| 17 |
Steering angle, signal |
10E |
| 18 |
Wheel-specific service brake braking torque, request |
3E |
| 19 |
Warning message issue, request |
14D |
| 19 |
Warning message issue, request |
16F |
| 2 |
Blind spot assist, status |
17E |
| 2 |
Blind spot assist, status |
|
| 20 |
Warning tone, request |
14E |
| 20 |
Warning tone, request |
16F |
| 3 |
Engine running, signal |
11G |
| 4 |
Drivetrain operational, signal |
11G |
| 5 |
Wheel speed, signal |
8F |
| 5 |
Wheel speed, signal |
2H |
| 6 |
Wheel rotation direction, signal |
8F |
| 6 |
Wheel rotation direction, signal |
2H |
| 7 |
Trailer recognition, status |
20E |
| 7 |
Trailer recognition, status |
12F |
| 8 |
Gear range, status |
12G |
| 8 |
Gear range, status |
18H |
| 9 |
Service brake, status |
7F |
| A1 |
Instrument cluster |
14C |
| A1h1 |
Warning buzzer |
13B |
| A1p13 |
Multifunction display |
15B |
| A89 |
DISTRONIC electric controller unit |
9K |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
2B |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
6J |
| B29/3 |
DISTRONIC sensor (DTR)/right front bumper |
6J |
| B29/6 |
Left rear bumper radar sensor |
6J |
| B29/7 |
Right rear bumper radar sensor |
6J |
| CAN B |
Interior CAN |
22F |
| CAN B |
Interior CAN |
21F |
| CAN C |
Drive train CAN |
20G |
| CAN E1 |
Chassis CAN 1 |
9D |
| CAN E1 |
Chassis CAN 1 |
14G |
| CAN E1 |
Chassis CAN 1 |
14F |
| CAN E1 |
Chassis CAN 1 |
5G |
| CAN E1 |
Chassis CAN 1 |
10J |
| CAN E2 |
Chassis CAN 2 |
15E |
| CAN H |
Vehicle dynamics CAN |
9J |
| CAN H |
Vehicle dynamics CAN |
2C |
| CAN H |
Vehicle dynamics CAN |
5F |
| CAN S |
Sensor CAN |
7G |
| Code 550 |
Trailer hitch |
19B |
| Code 550 |
Trailer hitch |
12F |
| L6/1 |
Left front axle RPM sensor |
1K |
| L6/2 |
Right front axle RPM sensor |
1K |
| L6/3 |
Left rear axle RPM sensor |
1K |
| L6/4 |
Right rear axle RPM sensor |
1K |
| M21/1 |
Left outside mirror |
29H |
| M21/1e2 |
Left Blind Spot Assist warning lamp |
29J |
| M21/2 |
Right outside mirror |
29J |
| M21/2e2 |
Right Blind Spot Assist warning lamp |
29J |
| N10/1 |
Front SAM control unit with fuse and relay module |
18E |
| N28/1 |
Trailer recognition control unit |
22B |
| N3/10 |
ME-SFI [ME] control unit |
18J |
| N3/9 |
CDI control unit |
15J |
| N30/7 |
Premium Electronic Stability Program control unit |
2E |
| N49 |
Steering angle sensor |
11B |
| N62/2 |
Video and radar sensor system control unit |
9F |
| N69/1 |
Left front door control unit |
25E |
| N69/2 |
Right front door control unit |
25E |
| N73 |
Electronic ignition switch control unit |
12J |
| N80 |
Steering column module control unit |
9A |
| S4 |
Combination switch |
7B |
| U74 |
Valid for diesel engines |
14J |
| U75 |
Valid for gasoline engines |
17J |
| Y3/8n4 |
Fully integrated transmission control unit |
22J |
