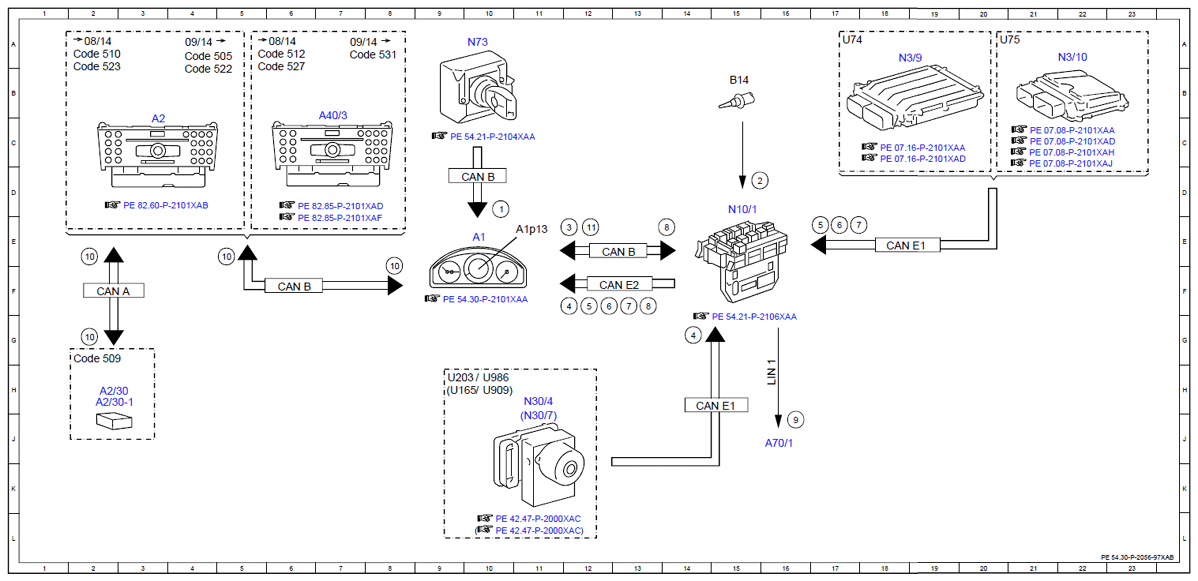

| 1 |
Circuit 15, status |
10D |
| 10 |
Time synchronization, signal |
8F |
| 10 |
Time synchronization, signal |
5E |
| 10 |
Time synchronization, signal |
2E |
| 10 |
Time synchronization, signal |
2G |
| 11 |
Circuit 58d, status |
12E |
| 2 |
Outside temperature sensor, signal |
15D |
| 3 |
Outside temperature, signal |
12E |
| 4 |
Wheel speed, signal |
14G |
| 4 |
Wheel speed, signal |
12F |
| 5 |
Coolant temperature, signal |
12F |
| 5 |
Coolant temperature, signal |
17E |
| 6 |
Engine running, signal |
17E |
| 6 |
Engine running, signal |
12F |
| 7 |
Drivetrain operational, signal |
17E |
| 7 |
Drivetrain operational, signal |
13F |
| 8 |
Multifunction steering wheel button group, signal |
14E |
| 9 |
Analog clock, actuation |
16J |
| A1 |
Instrument cluster |
10E |
| A1p13 |
Multifunction display |
11E |
| A2 |
Radio |
3C |
| A2/30 |
Navigation module |
2H |
| A2/30-1 |
Cradle for navigation module |
2H |
| A40/3 |
COMAND control unit |
7C |
| A70/1 |
Analog clock |
16J |
| B14 |
Outside temperature sensor |
15B |
| CAN A |
Telematics CAN |
2F |
| CAN B |
Interior CAN |
6F |
| CAN B |
Interior CAN |
10D |
| CAN B |
Interior CAN |
12E |
| CAN E1 |
Chassis CAN 1 |
18E |
| CAN E1 |
Chassis CAN 1 |
14H |
| CAN E2 |
Chassis CAN 2 |
12F |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
4A |
| Code 509 |
Navigation module |
2G |
| Code 510 |
Audio 20 with CD changer |
2A |
| Code 512 |
COMAND APS with DVD changer |
5A |
| Code 522 |
Audio 20 radio |
4B |
| Code 523 |
Audio 20 radio |
2B |
| Code 527 |
COMAND APS (with navigation) |
5B |
| Code 531 |
COMAND APS |
7A |
| LIN 1 |
Instrument panel LIN |
16H |
| N10/1 |
Front SAM control unit with fuse and relay module |
15D |
| N3/10 |
ME-SFI [ME] control unit |
22A |
| N3/9 |
CDI control unit |
18A |
| N30/4 |
Electronic Stability Program control unit |
11H |
| N30/7 |
Premium Electronic Stability Program control unit |
11J |
| N73 |
Electronic ignition switch control unit |
10A |
| U165 |
Valid for AMG |
9H |
| U203 |
Valid without DISTRONIC PLUS |
9H |
| U74 |
Valid for diesel engines |
17A |
| U75 |
Valid for gasoline engines |
20A |
| U909 |
Valid for DISTRONIC PLUS |
10H |
| U986 |
Not valid for AMG |
10H |
