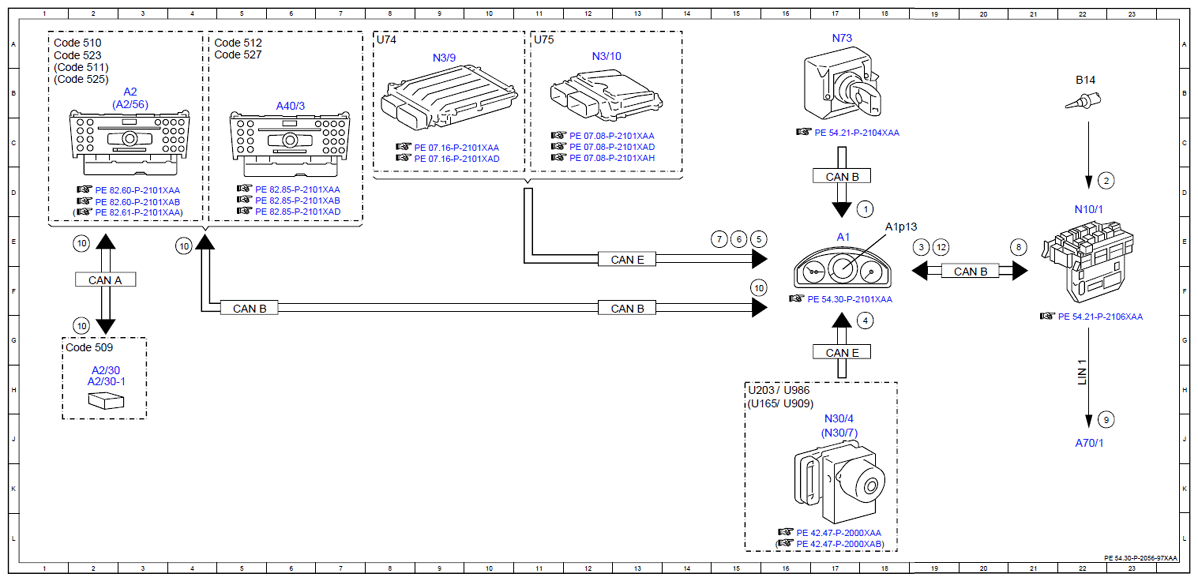

| 1 |
Circuit 15, status |
18D |
| 10 |
Time synchronization, signal |
15F |
| 10 |
Time synchronization, signal |
4E |
| 10 |
Time synchronization, signal |
2G |
| 10 |
Time synchronization, signal |
2E |
| 12 |
Circuit 58d, status |
19E |
| 2 |
Outside temperature sensor, signal |
22D |
| 3 |
Outside temperature, signal |
19E |
| 4 |
Wheel speed, signal |
18G |
| 5 |
Coolant temperature, signal |
15E |
| 6 |
Engine running, signal |
15E |
| 7 |
Drivetrain operational, signal |
15E |
| 8 |
Time, message |
21E |
| 9 |
Analog clock, actuation |
22J |
| A1 |
Instrument cluster |
17E |
| A1p13 |
Multifunction display |
18E |
| A2 |
Radio |
3B |
| A2/30 |
Navigation module |
2H |
| A2/30-1 |
Cradle for navigation module |
2H |
| A2/56 |
Radio with auto pilot system |
3B |
| A40/3 |
COMAND control unit |
6B |
| A70/1 |
Analog clock |
22J |
| B14 |
Outside temperature sensor |
22B |
| CAN A |
Telematics CAN |
2F |
| CAN B |
Interior CAN |
13F |
| CAN B |
Interior CAN |
5F |
| CAN B |
Interior CAN |
17D |
| CAN B |
Interior CAN |
20F |
| CAN E |
Chassis CAN |
13E |
| CAN E |
Chassis CAN |
17G |
| Code 509 |
Navigation module |
1G |
| Code 510 |
Audio 20 with CD changer |
1A |
| Code 511 |
Audio 50 APS incl. DVD changer |
1B |
| Code 512 |
COMAND APS with DVD changer |
4A |
| Code 523 |
Audio 20 radio |
1A |
| Code 525 |
Audio 50 APS radio (CD) |
1B |
| Code 527 |
COMAND APS (with navigation) |
4A |
| LIN 1 |
Instrument panel LIN |
22H |
| N10/1 |
Front SAM control unit with fuse and relay module |
22D |
| N3/10 |
ME-SFI [ME] control unit |
12A |
| N3/9 |
CDI control unit |
9A |
| N30/4 |
Electronic Stability Program control unit |
17J |
| N30/7 |
Premium Electronic Stability Program control unit |
17J |
| N73 |
Electronic ignition switch control unit |
17A |
| U165 |
Valid for AMG |
15H |
| U203 |
Valid without DISTRONIC PLUS |
15H |
| U74 |
Valid for diesel engines |
8A |
| U75 |
Valid for gasoline engines |
11A |
| U909 |
Valid for DISTRONIC PLUS |
16H |
| U986 |
Not valid for AMG |
16H |
