| 1 |
Circuit 15, status |
24G |
| 1 |
Circuit 15, status |
13E |
| 10 |
Steering angle, signal |
12H |
| 10 |
Steering angle, signal |
21F |
| 10 |
Steering angle, signal |
15E |
| 11 |
Audio operation, status |
|
| 11 |
Audio operation, status |
|
| 12 |
Steering column adjustment switch, status |
10J |
| 12 |
Steering column adjustment switch, status |
13E |
| 12 |
Steering column adjustment switch, status |
20F |
| 13 |
CRUISE CONTROL lever, signal |
14E |
| 13 |
CRUISE CONTROL lever, signal |
10G |
| 13 |
CRUISE CONTROL lever, signal |
20F |
| 14 |
Multifunction steering wheel button group, signal |
14E |
| 14 |
Multifunction steering wheel button group, signal |
20F |
| 14 |
Multifunction steering wheel button group, signal |
|
| 14 |
Multifunction steering wheel button group, signal |
|
| 15 |
Driver-side switch group, status |
|
| 15 |
Driver-side switch group, status |
|
| 15 |
Driver-side switch group, status |
|
| 16 |
Dome lamp switch, status |
22D |
| 16 |
Dome lamp switch, status |
15E |
| 16 |
Dome lamp switch, status |
24E |
| 17 |
Reading lamp switch, status |
23D |
| 17 |
Reading lamp switch, status |
24E |
| 17 |
Reading lamp switch, status |
|
| 18 |
Steering wheel vibration motor, request |
8H |
| 18 |
Steering wheel vibration motor, request |
11J |
| 18 |
Steering wheel vibration motor, request |
|
| 19 |
Steering wheel vibration motor, actuation |
|
| 2 |
Lane Keeping Assist, status |
|
| 20 |
Warning and system messages, actuation |
14B |
| 3 |
Wheel speed, signal |
|
| 3 |
Wheel speed, signal |
|
| 3 |
Wheel speed, signal |
|
| 4 |
Vehicle speed, signal |
11C |
| 5 |
Combination switch, status |
9J |
| 5 |
Combination switch, status |
21F |
| 5 |
Combination switch, status |
13E |
| 6 |
Accelerator pedal sensor, signal |
21E |
| 6 |
Accelerator pedal sensor, signal |
16G |
| 6 |
Accelerator pedal sensor, signal |
14E |
| 7 |
Brake light switch, signal |
|
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
4E |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
21H |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
14E |
| 9 |
Service brake, status |
21H |
| 9 |
Service brake, status |
14E |

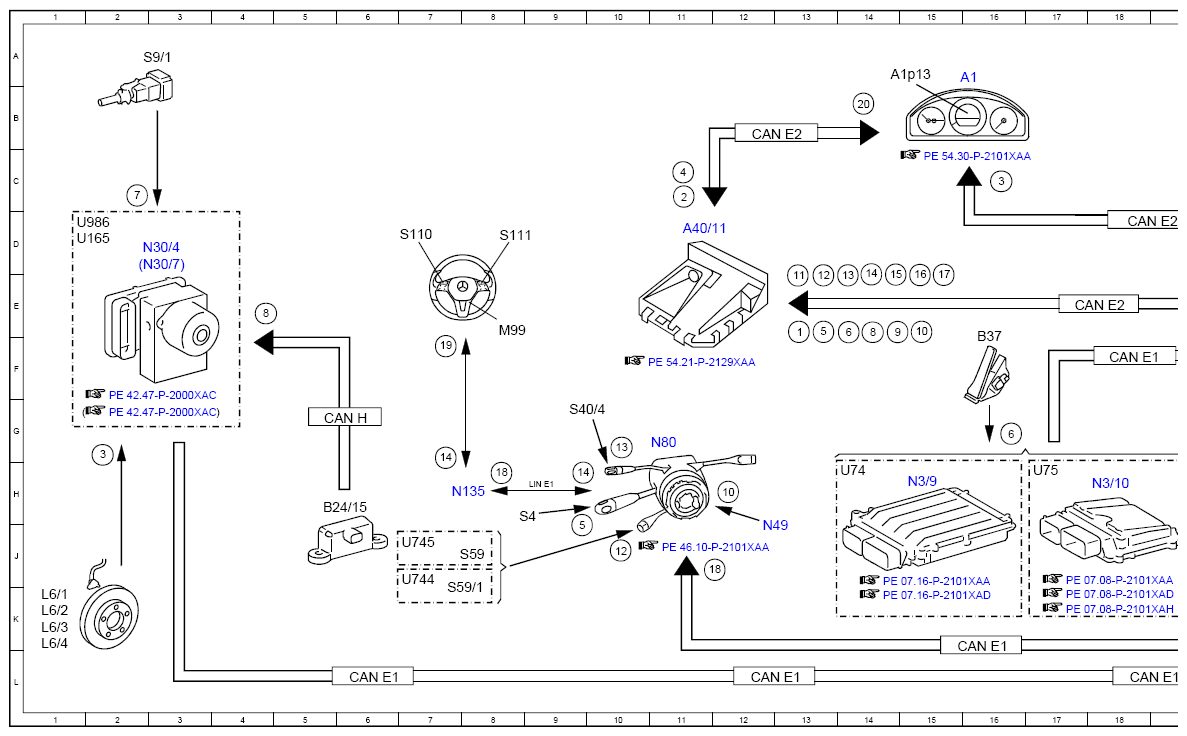

| A1 |
Instrument cluster |
16A |
| A1p13 |
Multifunction display |
15A |
| A2 |
Radio |
25J |
| A40/11 |
Multifunction camera |
11D |
| A40/3 |
COMAND control unit |
27J |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
5H |
| B37 |
Accelerator pedal sensor |
16F |
| CAN B |
Interior CAN |
26E |
| CAN B |
Interior CAN |
23D |
| CAN B |
Interior CAN |
25G |
| CAN E1 |
Chassis CAN 1 |
18F |
| CAN E1 |
Chassis CAN 1 |
26G |
| CAN E1 |
Chassis CAN 1 |
18L |
| CAN E1 |
Chassis CAN 1 |
12L |
| CAN E1 |
Chassis CAN 1 |
6L |
| CAN E1 |
Chassis CAN 1 |
16L |
| CAN E2 |
Chassis CAN 2 |
18E |
| CAN E2 |
Chassis CAN 2 |
12B |
| CAN E2 |
Chassis CAN 2 |
18D |
| CAN H |
Vehicle dynamics CAN |
6G |
| Code 414 |
Electric glass tilting/sliding roof |
21A |
| Code 510 |
Audio 20 with CD changer |
24H |
| Code 512 |
COMAND APS with DVD changer |
26H |
| Code 523 |
Audio 20 radio |
24J |
| Code 527 |
COMAND APS (with navigation) |
26J |
| Code 528 |
COMAND with DVD changer |
26J |
| L6/1 |
Left front axle RPM sensor |
1K |
| L6/2 |
Right front axle RPM sensor |
1K |
| L6/3 |
Left rear axle RPM sensor |
1K |
| L6/4 |
Right rear axle RPM sensor |
1K |
| LIN B5 |
Left front door LIN |
29B |
| LIN E1 |
Steering LIN |
9H |
| M99 |
Steering wheel vibration motor |
8E |

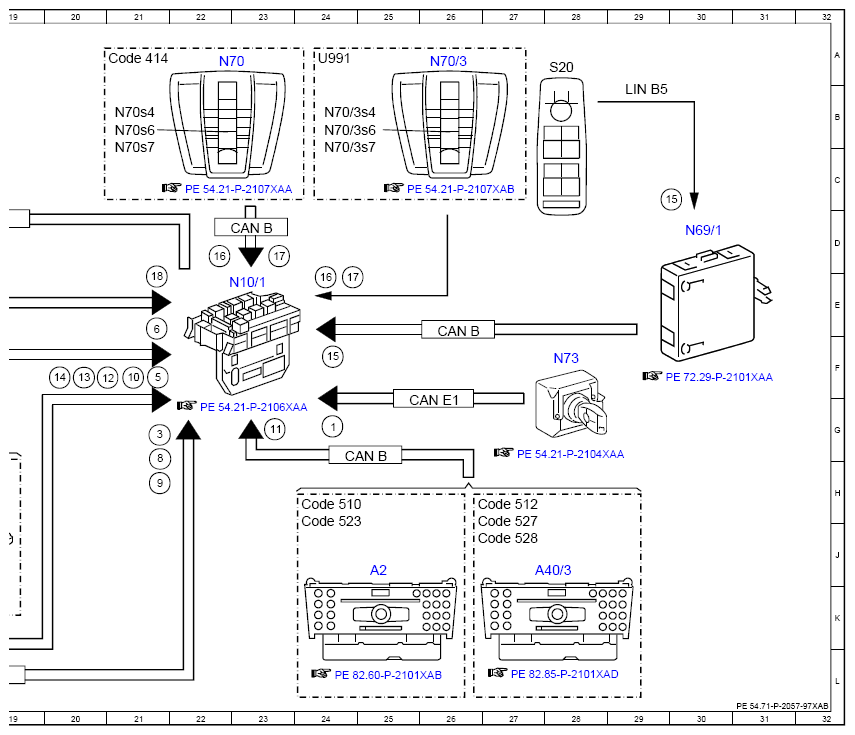

| N10/1 |
Front SAM control unit with fuse and relay module |
23E |
| N135 |
Steering wheel electronics |
8H |
| N3/10 |
ME-SFI [ME] control unit |
18H |
| N3/9 |
CDI control unit |
15H |
| N30/4 |
Electronic Stability Program control unit |
2D |
| N30/7 |
Premium Electronic Stability Program control unit |
2D |
| N49 |
Steering angle sensor |
12J |
| N69/1 |
Left front door control unit |
30D |
| N70 |
Overhead control panel control unit |
22A |
| N70/3 |
Overhead control panel electronics |
26A |
| N70/3s4 |
Front dome lamp switch |
24B |
| N70/3s6 |
Left front reading lamp switch |
24B |
| N70/3s7 |
Right front reading lamp switch |
24C |
| N70s4 |
Front dome lamp switch |
21B |
| N70s6 |
Left front reading lamp switch |
21B |
| N70s7 |
Right front reading lamp switch |
21C |
| N73 |
Electronic ignition switch control unit |
28F |
| N80 |
Steering column module control unit |
11G |
| S110 |
Left multifunction steering wheel button group |
7D |
| S111 |
Right multifunction steering wheel button group |
8D |
| S20 |
Driver-side power window and outside mirror adjustment switch group |
28A |
| S4 |
Combination switch |
9H |
| S40/4 |
Cruise control lever |
9G |
| S59 |
Steering column adjustment switch |
8J |
| S59/1 |
Steering column adjustment and steering wheel heater switch |
7K |
| S9/1 |
Stop lamp switch |
3A |
| U165 |
Valid for AMG |
1D |
| U74 |
Valid for diesel engines |
14H |
| U744 |
Valid for steering wheel heater |
7J |
| U745 |
Not valid for steering wheel heater |
7J |
| U75 |
Valid for gasoline engines |
17H |
| U986 |
Not valid for AMG |
1D |
| U991 |
Valid for all except tilting/sliding roof |
24A |
