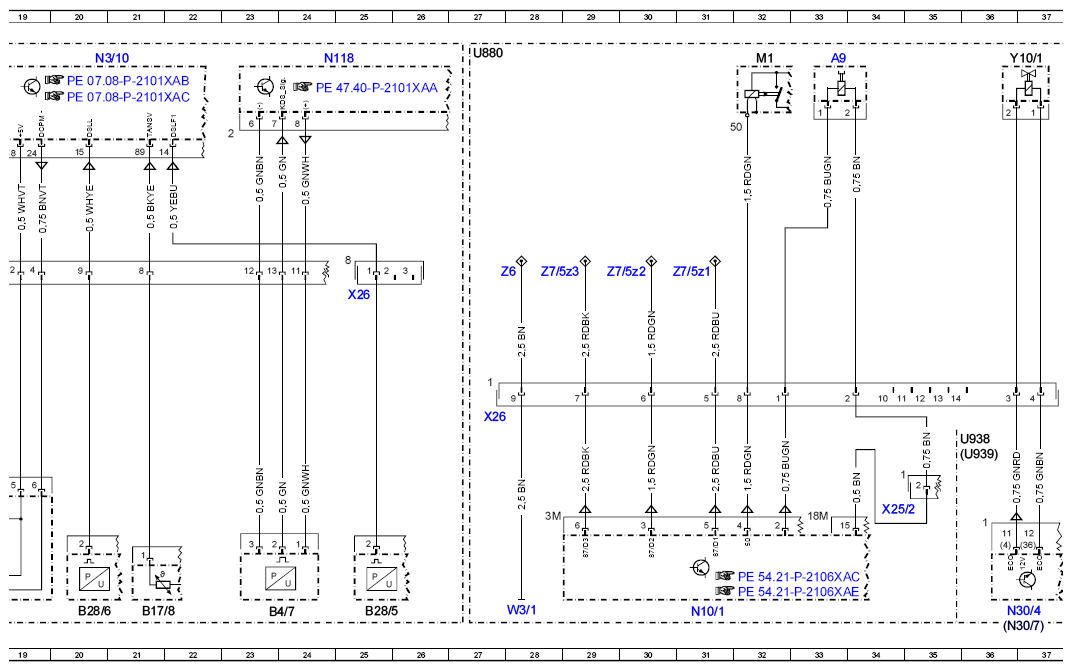

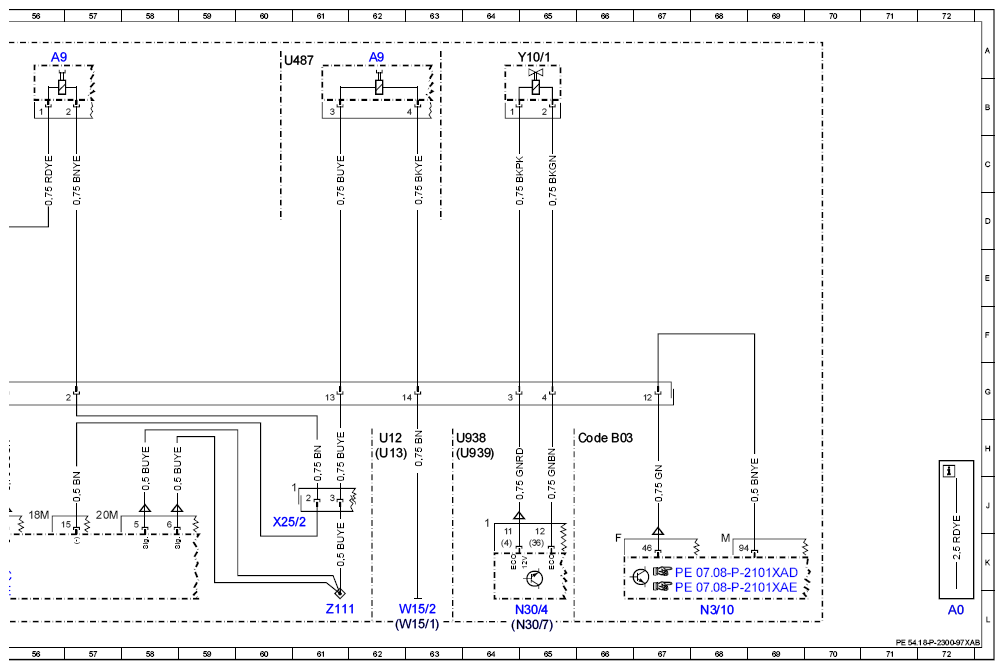

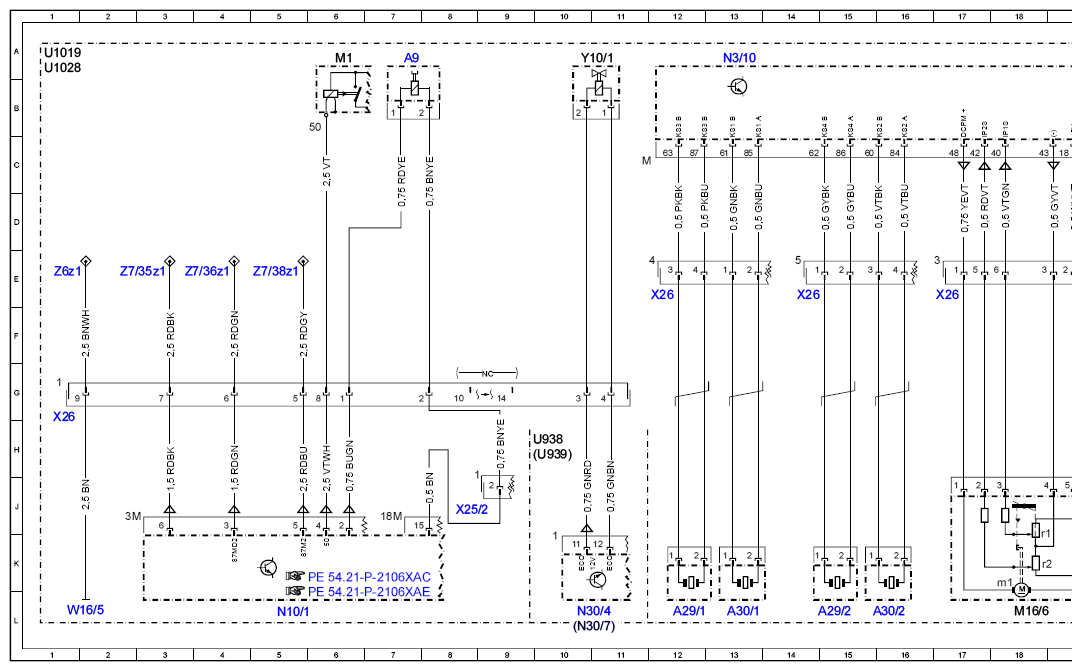

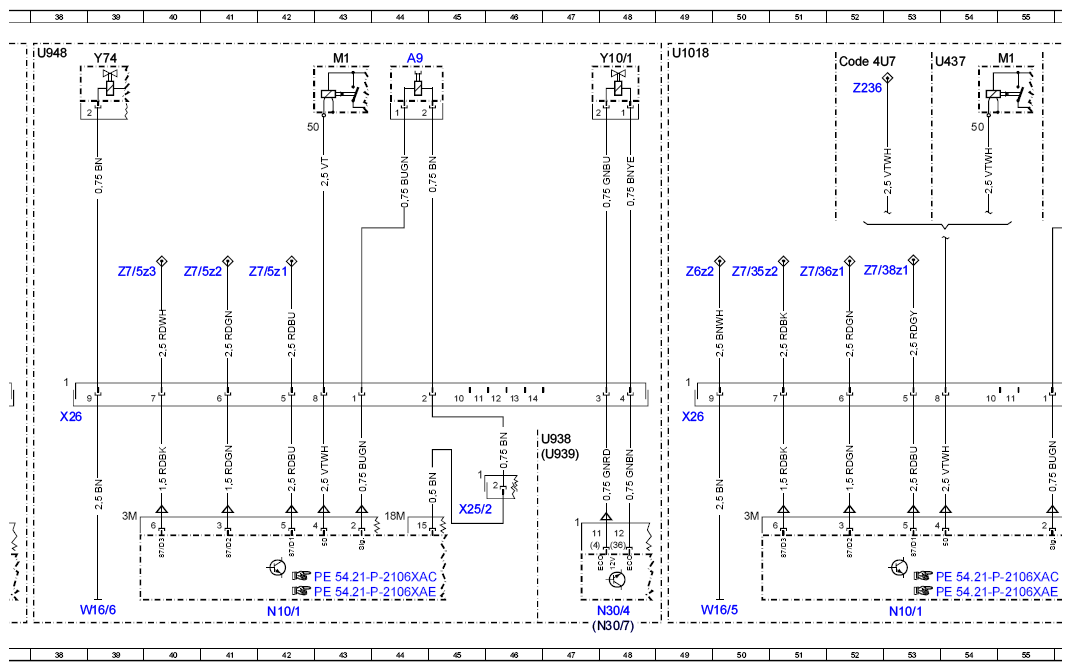

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97XAB

Code: Designation: Position:
A0 Color code key 72L
A29/1 Left cylinder bank front knock sensor 12L
A29/2 Left cylinder bank rear knock sensor 15L
A30/1 Right cylinder bank front knock sensor 13L
A30/2 Right cylinder bank rear knock sensor 16L
A9 Refrigerant compressor 7A
A9 Refrigerant compressor 33A
A9 Refrigerant compressor 44A
A9 Refrigerant compressor 56A
A9 Refrigerant compressor 62A
B17/8 Charge air temperature sensor 21L
B28/5 Pressure sensor downstream of air filter, right cylinder bank 25L
B28/6 Pressure sensor upstream of throttle valve 20L
B4/7 Fuel pressure sensor 23L
Code 4U7 Start/stop voltage dip protection 52A
Code B03 ECO start/stop function 66H
M1 Starter 6A
M1 Starter 32A
M1 Starter 43A
M1 Starter 55A
M16/6 Throttle valve actuator 18L
M16/6m1 Actuator motor 18K
M16/6r1 Actual value potentiometer 1 18K
M16/6r2 Actual value potentiometer 2 18K
N10/1 Front SAM control unit with fuse and relay module 5L
N10/1 Front SAM control unit with fuse and relay module 31L
N10/1 Front SAM control unit with fuse and relay module 53L
N10/1 Front SAM control unit with fuse and relay module 42L
N118 Fuel pump control unit 24A
N3/10 ME-SFI [ME] control unit 13A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 68L
N30/4 Electronic Stability Program control unit 10L
N30/4 Electronic Stability Program control unit 36L
N30/4 Electronic Stability Program control unit 48L
N30/4 Electronic Stability Program control unit 65L
N30/7 Premium Electronic Stability Program control unit 10L
N30/7 Premium Electronic Stability Program control unit 36L
N30/7 Premium Electronic Stability Program control unit 48L
N30//7 Premium Electronic Stability Program control unit 65L
U1018 Valid for gasoline engine 276 49A
U1019 Valid for gasoline engine 278 1A
U1028 Valid for engine 157 1A
U12 Valid for left-hand drive vehicles 62H
U13 Valid for right-hand drive vehicles 62H
U437 Valid without code (4U7) Start/stop voltage dip protection 53A
U487 Valid for refrigerant compressor with magnetic clutch 60A
U880 Valid for diesel engine 642 27A
U938 Valid for ESP Basic 9H
U938 Valid for ESP Basic 35H
U938 Valid for ESP Basic 46H
U938 Valid for ESP Basic 63H
U939 Valid for ESP Premium 9H
U939 Valid for ESP Premium 35H
U939 Valid for ESP Premium 46H
U939 Valid for ESP Premium 63H
U948 Valid for diesel engine 651 38A
W15/1 Right footwell ground point 63L
W15/2 Left footwell ground point 63L
W16/5 Left major assembly compartment electronics ground point 1L
W16/5 Left major assembly compartment electronics ground point 49L
W16/6 Right major assembly compartment ground point 39L
W3/1 Ground point (right front wheel well) 28L
X25/2 Engine compartment/interior electrical connector 8J
X25/2 Engine compartment/interior electrical connector 34J
X25/2 Engine compartment/interior electrical connector 45J
X25/2 Engine compartment/interior electrical connector 60J
X26 Interior and engine wiring harness electrical connector 1H
X26 Interior and engine wiring harness electrical connector 27H
X26 Interior and engine wiring harness electrical connector 12E
X26 Interior and engine wiring harness electrical connector 14E
X26 Interior and engine wiring harness electrical connector 17E
X26 Interior and engine wiring harness electrical connector 25E
X26 Interior and engine wiring harness electrical connector 38H
X26 Interior and engine wiring harness electrical connector 49H
Y10/1 Power steering pump quantity control valve 10A
Y10/1 Power steering pump quantity control valve 37A
Y10/1 Power steering pump quantity control valve 48A
Y10//1 Power steering pump quantity control valve 65A
Y74 Pressure regulator valve 39A
Z111 Air conditioning connector sleeve 1 61L
Z236 ECO start/stop function circuit 50 connector sleeve 52B
Z6 Circuit 31 connector sleeve 28E
Z6z1 Circuit 31 connector sleeve 1E
Z6z2 Circuit 31 connector sleeve 49E
Z7/35z1 Circuit 87 M1e connector sleeve 3E
Z7/35z2 Circuit 87 M1e connector sleeve 50E
Z7/36z1 Circuit 87 M2e connector sleeve 4E
Z7/36z1 Circuit 87 M2e connector sleeve 51E
Z7/38z1 Circuit 87 M1i connector sleeve 5E
Z7/38z1 Circuit 87 M1i connector sleeve 53E
Z7/5z1 Circuit 87 connector sleeve 31E
Z7/5z1 Circuit 87 connector sleeve 42E
Z7/5z2 Circuit 87 connector sleeve 30E
Z7/5z2 Circuit 87 connector sleeve 41E
Z7/5z3 Circuit 87 connector sleeve 28E
Z7/5z3 Circuit 87 connector sleeve 39E
