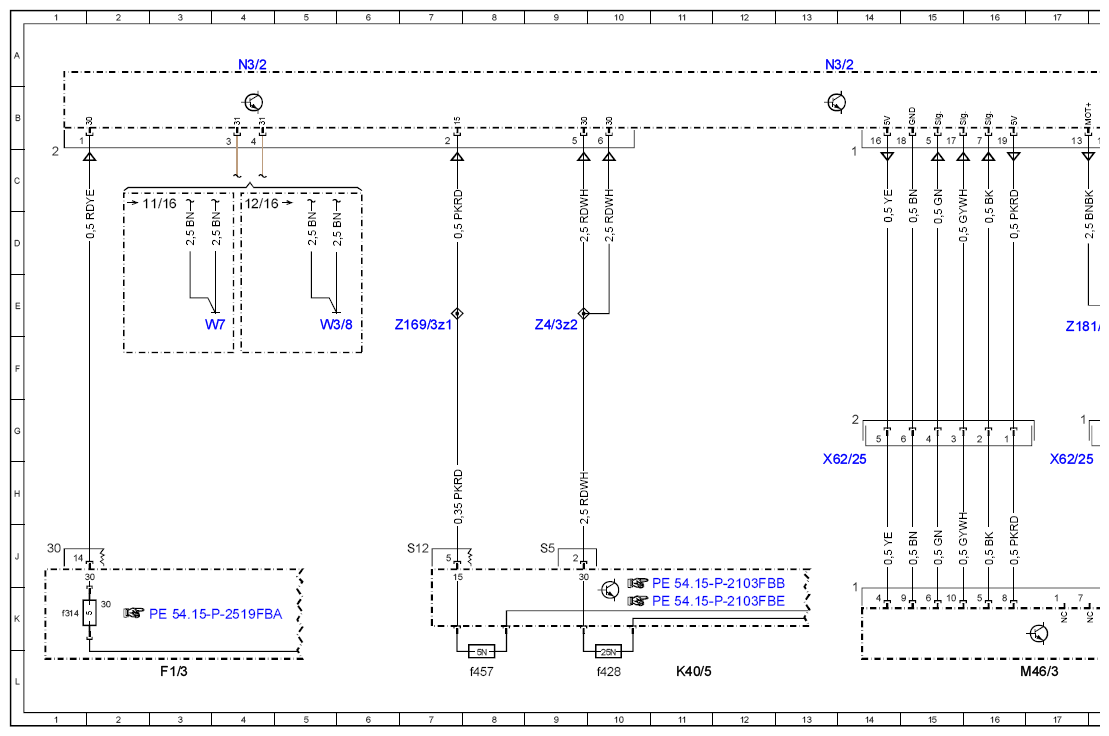

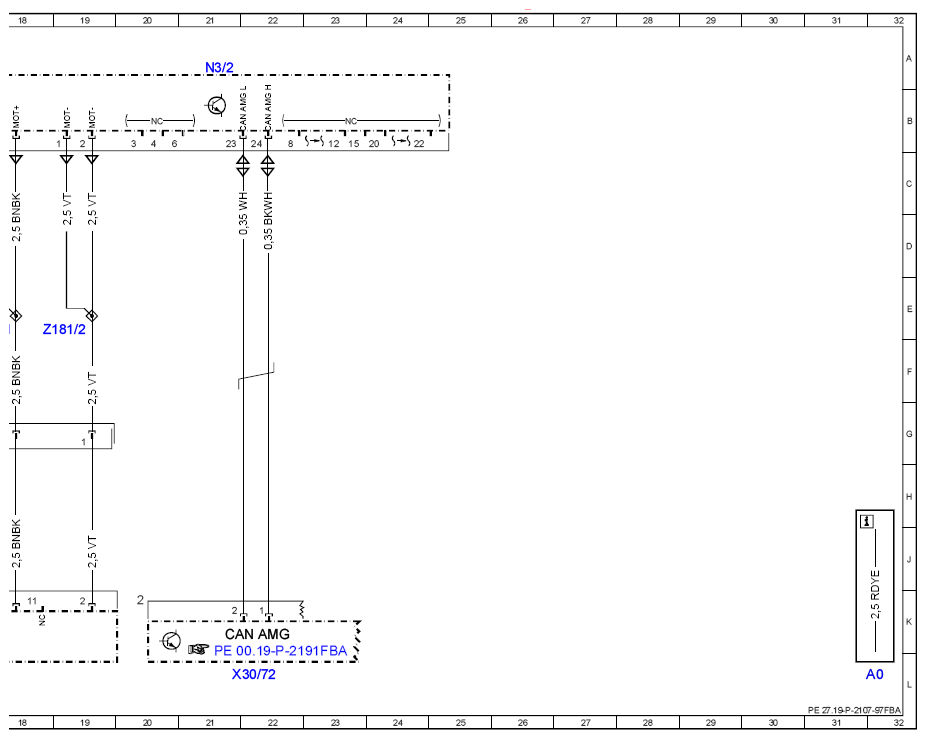

Differential Lock Control Unit Wiring Diagram - PE27.19-P-2107-97FBA
Model 205 up to model year 2019 with code 467 (Electronic locking differential)
Control unit N3/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| CAN AMG | AMG CAN | 22K |
| F1/3 | Right A-pillar fuse box | 3L |
| F1/3f314 | Fuse 314 | 1K |
| K40/5 | Rear fuse and relay module | 11L |
| K40/5f428 | Fuse 428 | 10L |
| K40/5f457 | Fuse 457 | 8L |
| M46/3 | Differential lock actuator | 17L |
| N3/2 | Electronic differential control unit | 4A |
| N3/2 | Electronic differential control unit | 13A |
| N3/2 | Electronic differential control unit | 21A |
| W3/8 | Right rear wheel well ground point | 5E |
| W7 | Right wheelhouse trunk ground point | 3E |
| X30/72 | AMG CAN potential distributor electrical connector | 22L |
| X62/25 | Differential lock electrical connector | 17H |
| X62/25 | Differential lock electrical connector | 14H |
| Z169/3z1 | Terminal 15 connector sleeve | 7E |
| Z181/1 | Differential electric motor connector sleeve (+) | 17E |
| Z181/2 | Differential electric motor connector sleeve (-) | 19E |
| Z4/3z2 | Terminal 30 connector sleeve | 9E |
