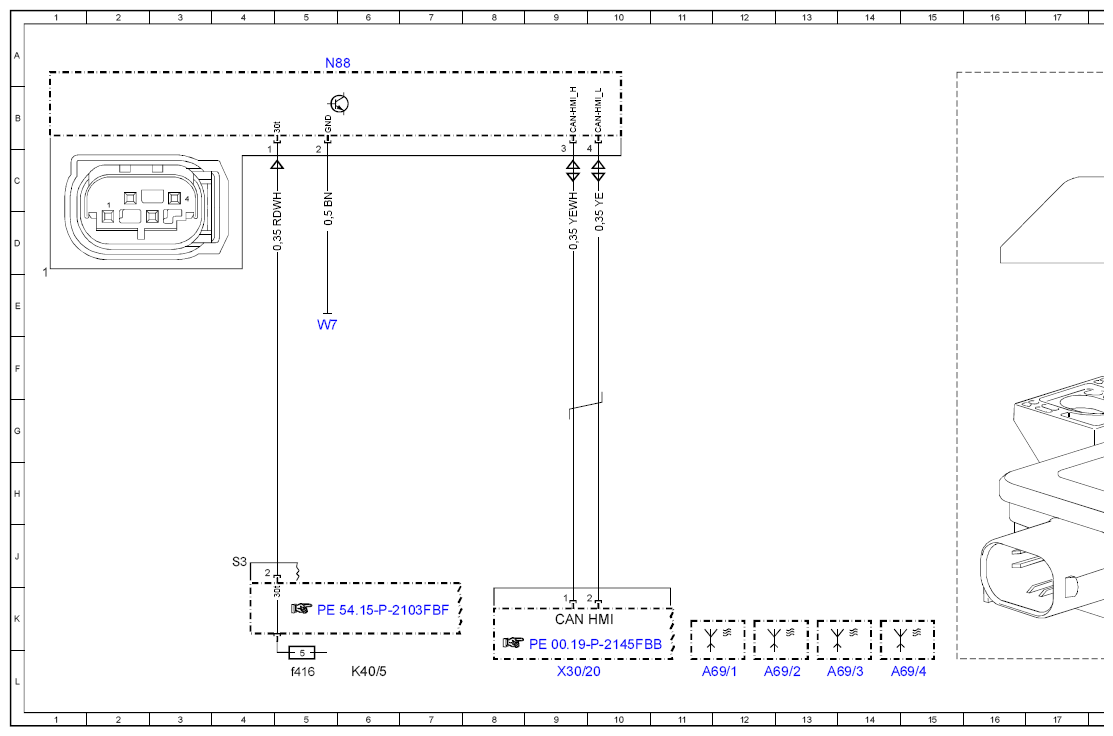

Wiring Diagram For Tire Pressure Monitor Control Unit - PE40.15-P-2101-97FBB
Model 205 as of model year 2019 with code 475 (Tyre pressure monitoring system) Control unit N88
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A69/1 | Left front tire pressure sensor | 11L |
| A69/2 | Right front tire pressure sensor | 12L |
| A69/3 | Left rear tire pressure sensor | 13L |
| A69/4 | Right rear tire pressure sensor | 14L |
| CAN HMI | User interface CAN | 9K |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f416 | Fuse 416 | 5L |
| N88 | Tire pressure monitor control unit | 5A |
| N88 | Tire pressure monitor control unit | 20A |

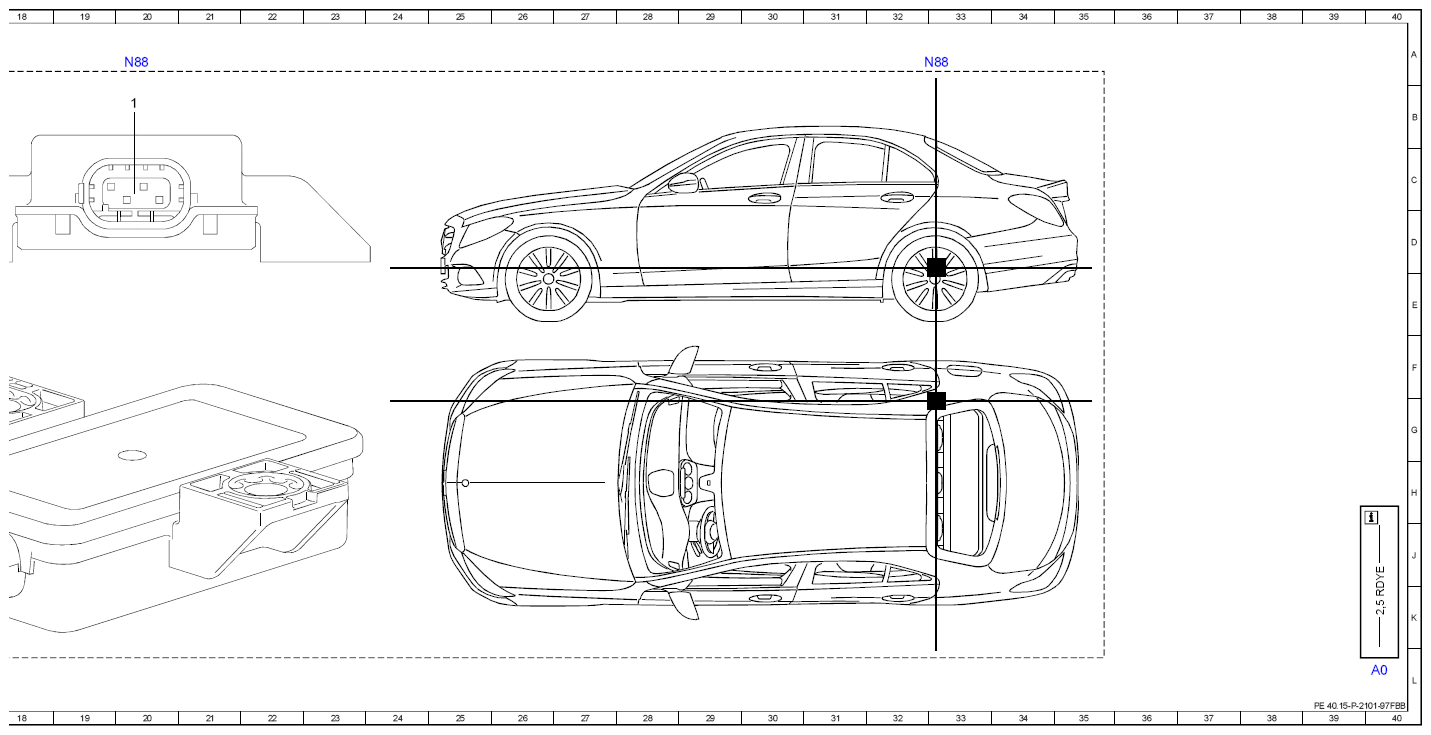

| N88 | Tire pressure monitor control unit | 33A |
| W7 | Right wheelhouse trunk ground point | 5E |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 9L |
