Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FBN
Engine 276.8 in model 205 as of model year 2019 Vehicle plug
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |

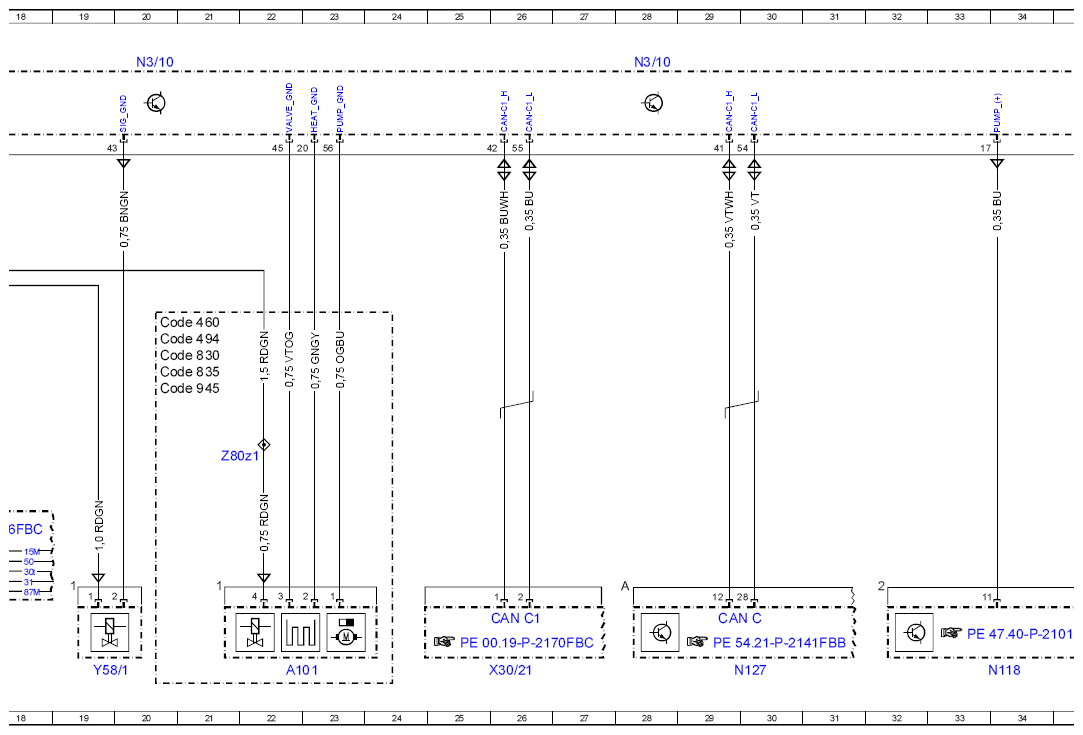

| A101 | Fuel tank diagnostic module | 22L |

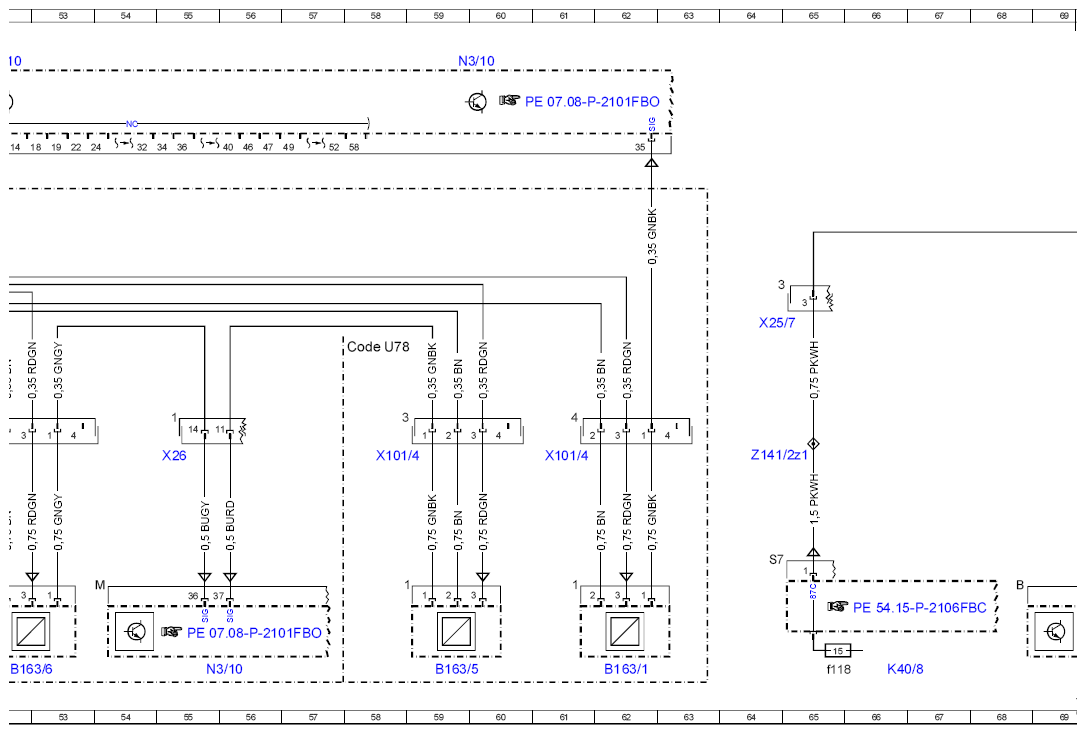

| B163/1 | Temperature sensor upstream of left gasoline particulate filter | 62L |
| B163/2 | Temperature sensor upstream of right gasoline particulate filter | 50L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 59L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 52L |

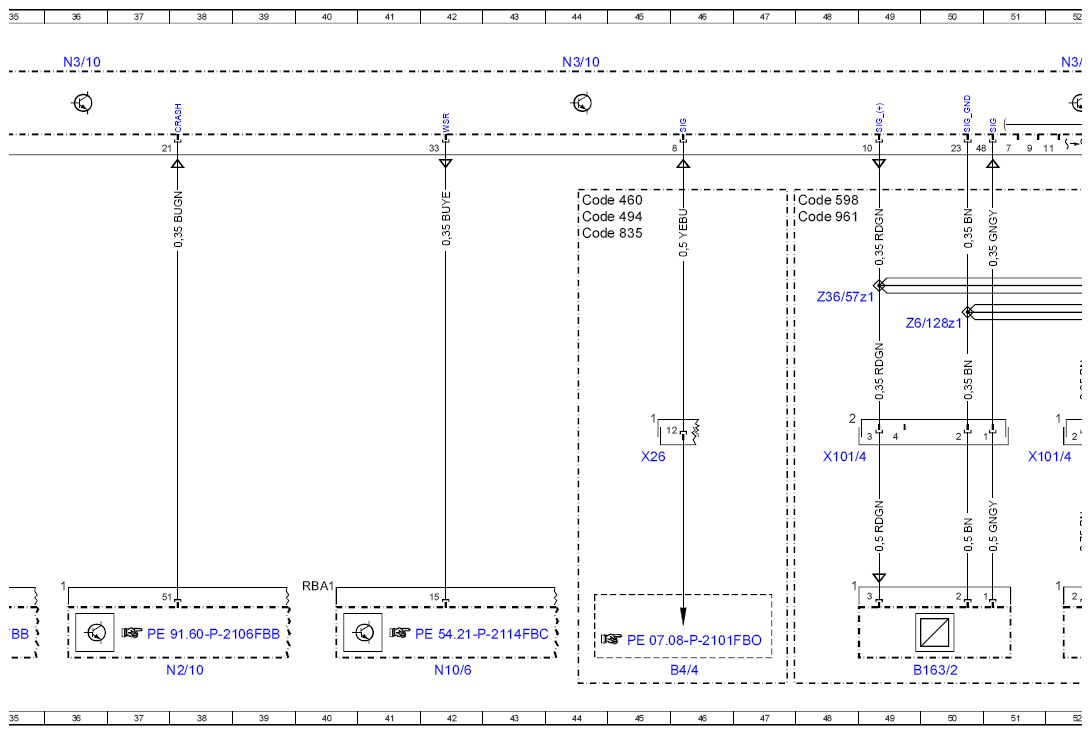

| B4/4 | Purging pressure sensor | 46L |
| CAN C | Engine CAN | 29K |
| CAN C1 | Drive train CAN | 26K |
| Code 460 | Canada version | 44C |
| Code 460 | Canada version | 20E |
| Code 494 | USA version | 44D |
| Code 494 | USA version | 20F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 48C |
| Code 830 | Additional parts for China vehicles | 20F |
| Code 835 | Additional parts for South Korea vehicles | 44D |
| Code 835 | Additional parts for South Korea vehicles | 20F |
| Code 945 | China Stage 6 exhaust treatment | 20F |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 48D |

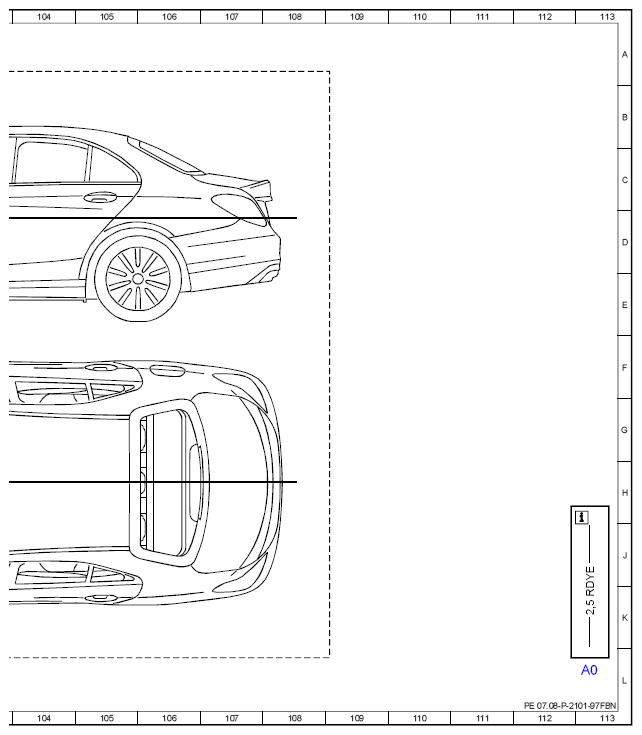

| Code L | LEFT-HAND DRIVE | 5E |
| Code R | RIGHT-HAND DRIVE | 5F |
| Code U78 | Switchable exhaust system | 58F |
| Code U78 | Switchable exhaust system | 71E |
| Code U78 | Switchable exhaust system | 76A |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f315 | Fuse 315 | 4L |
| K40/8 | Engine fuse and relay module | 17L |
| K40/8 | Engine fuse and relay module | 66L |
| K40/8f101 | Fuse 101 | 16L |
| K40/8f103 | Fuse 103 | 14L |
| K40/8f118 | Fuse 118 | 65L |
| K40/8f125 | Fuse 125 | 8L |
| K40/8kH | Starter circuit 50 relay | 10L |
| K40/8kN | Circuit 87M relay | 12L |

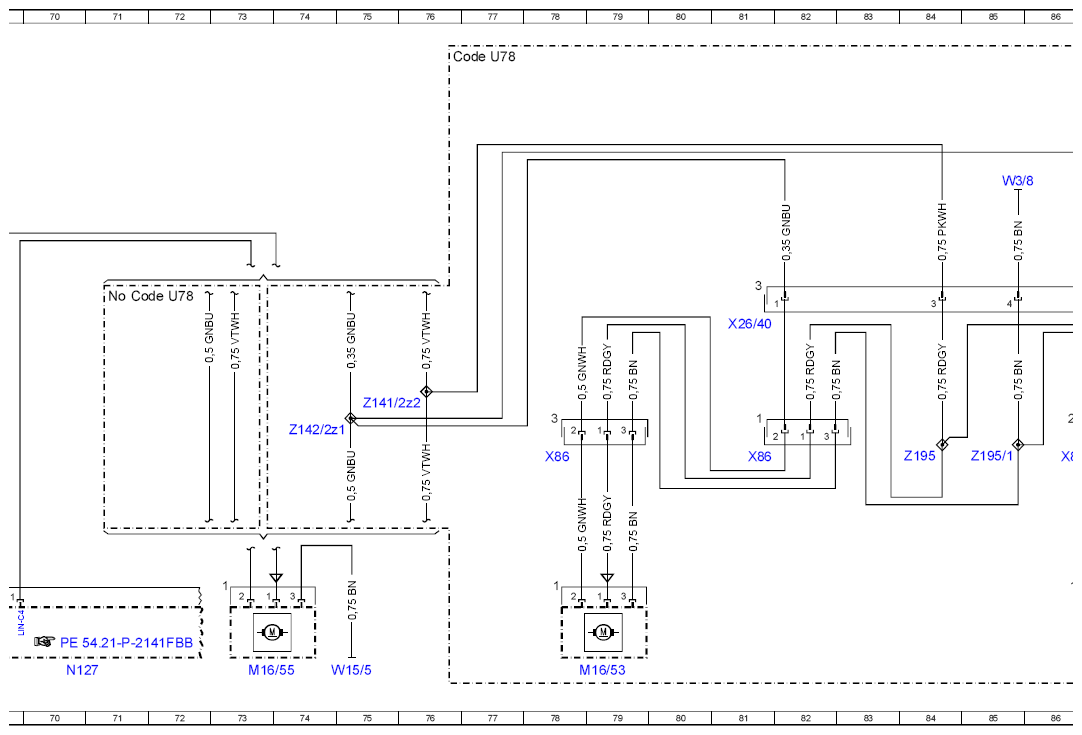

| M16/53 | Left exhaust flap actuator motor | 79L |
| M16/54 | Right exhaust flap actuator motor | 87L |
| M16/55 | Center exhaust flap actuator motor | 73L |
| N10/6 | Front SAM control unit | 42L |
| N118 | Fuel pump control unit | 34L |
| N127 | Drivetrain control unit | 30L |
| N127 | Drivetrain control unit | 70L |
| N2/10 | Supplemental restraint system control unit | 38L |

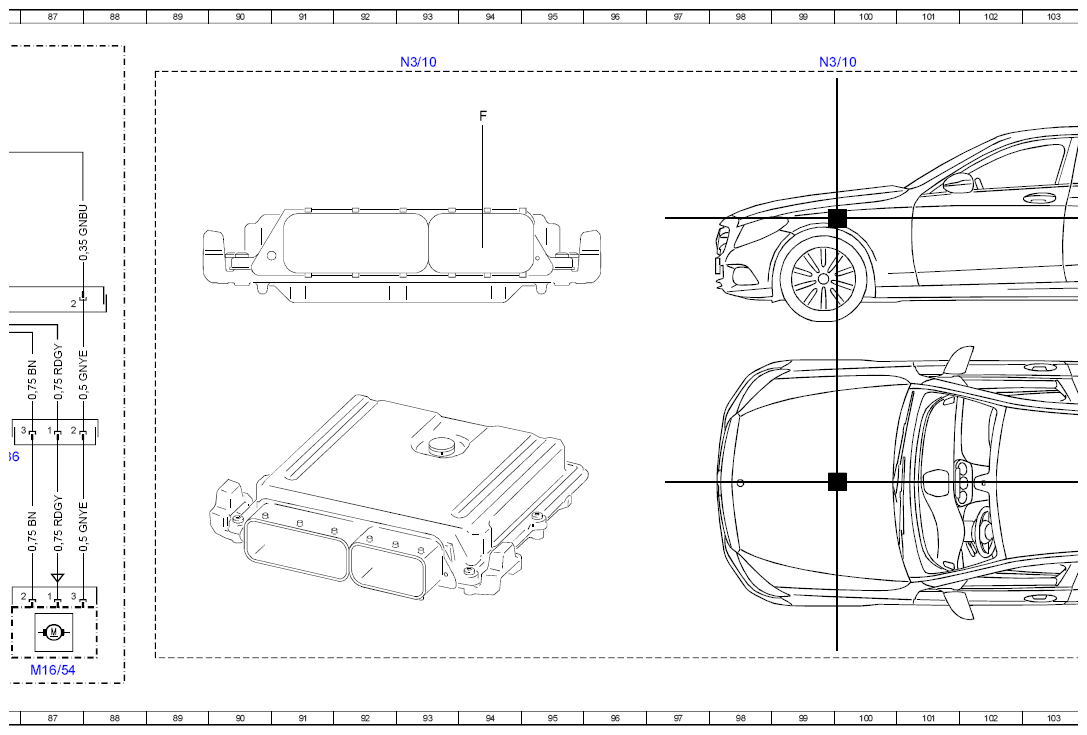

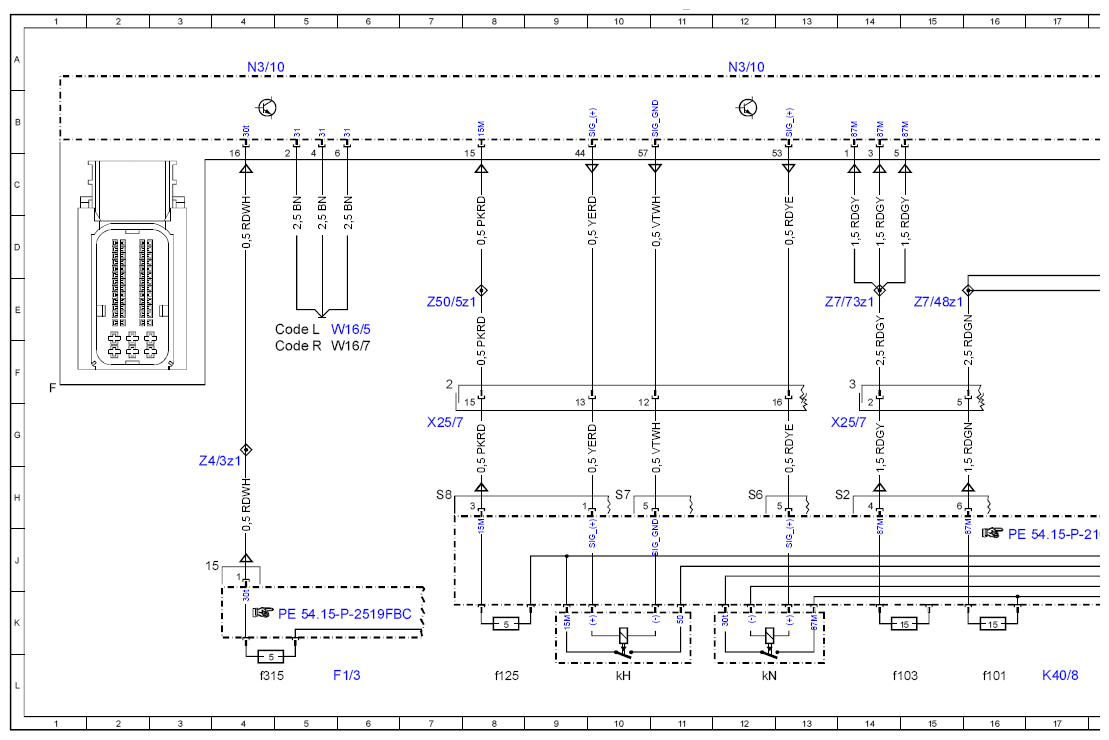

| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 55L |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 59A |
| N3/10 | ME-SFI [ME] control unit | 93A |
| N3/10 | ME-SFI [ME] control unit | 99A |
| W15/5 | Left front footwell ground point | 75L |
| W16/5 | Left major assembly compartment electronics ground point | 5E |
| W16/7 | Right major assembly compartment electronics ground point | 5F |
| W3/8 | Right rear wheel well ground point | 85C |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector | 48H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector | 52H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector | 58H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector | 61H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 7G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 14G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 64E |
| X26 | Interior and engine wiring harness electrical connector | 45H |
| X26 | Interior and engine wiring harness electrical connector | 55H |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 81E |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 26L |
| X86 | Exhaust flap electrical connector | 78H |
| X86 | Exhaust flap electrical connector | 81H |
| X86 | Exhaust flap electrical connector | 86H |
| Y58/1 | Purge control valve | 19L |
| Z141/2z1 | Circuit 87C connector sleeve | 64G |
| Z141/2z2 | Circuit 87C connector sleeve | 75G |
| Z142/2z1 | Exhaust gas LIN end sleeve | 74G |
| Z195 | Exhaust flap terminal 87/4 connector sleeve | 84G |
| Z195/1 | Exhaust flap ground connection connector sleeve | 85G |
| Z36/57z1 | Gasoline particulate filter sensors supply end sleeve | 48E |
| Z4/3z1 | Tml. 30 connector sleeve | 4G |
| Z50/5z1 | Tml. 15 connector sleeve | 7E |
| Z6/128z1 | Gasoline particulate filter sensors ground line end sleeve | 50E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 15E |
| Z7/73z1 | Circuit 87/4 connector sleeve | 14E |
| Z80z1 | Cross section reduction connector sleeve | 22G |
