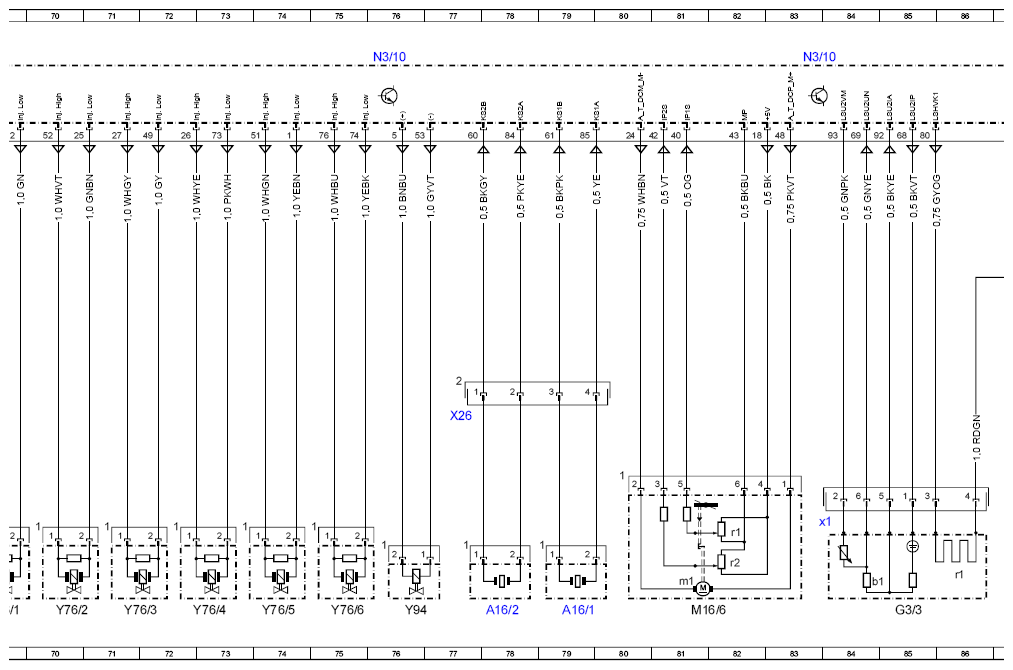

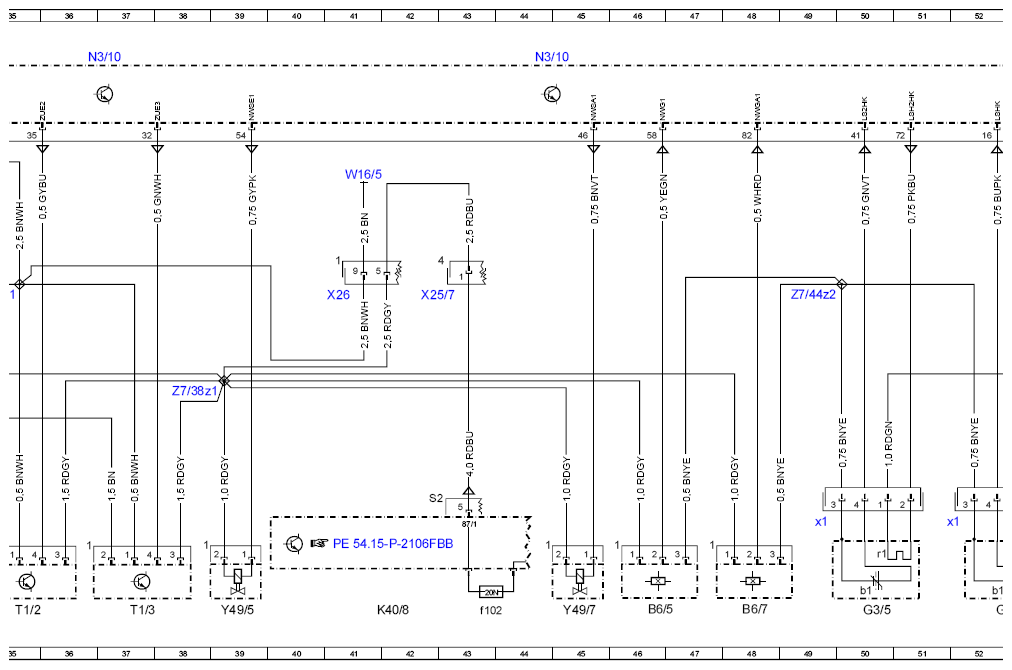

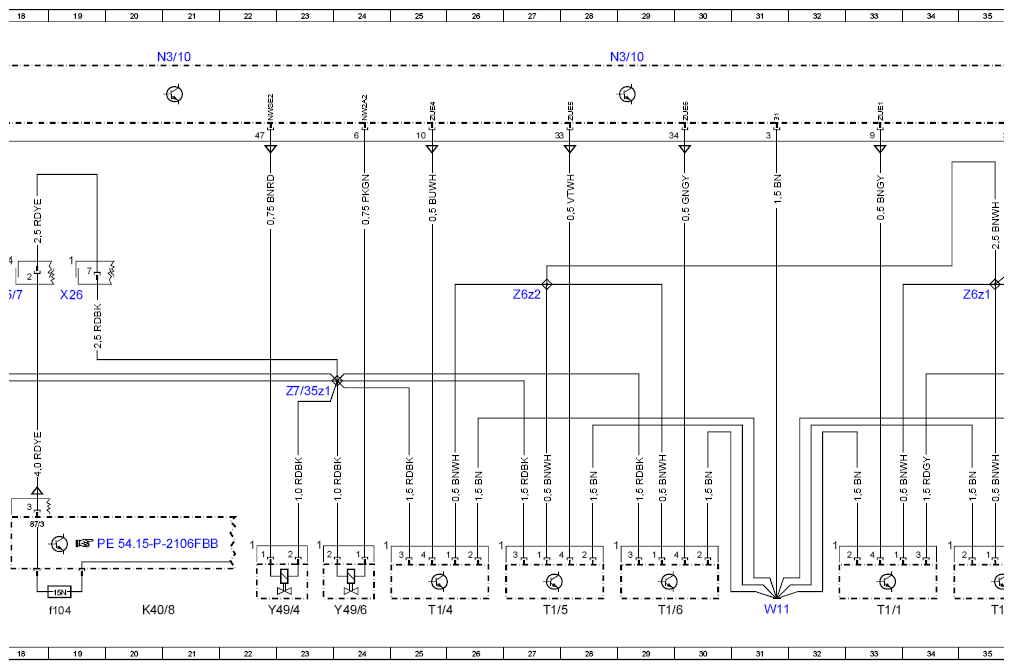

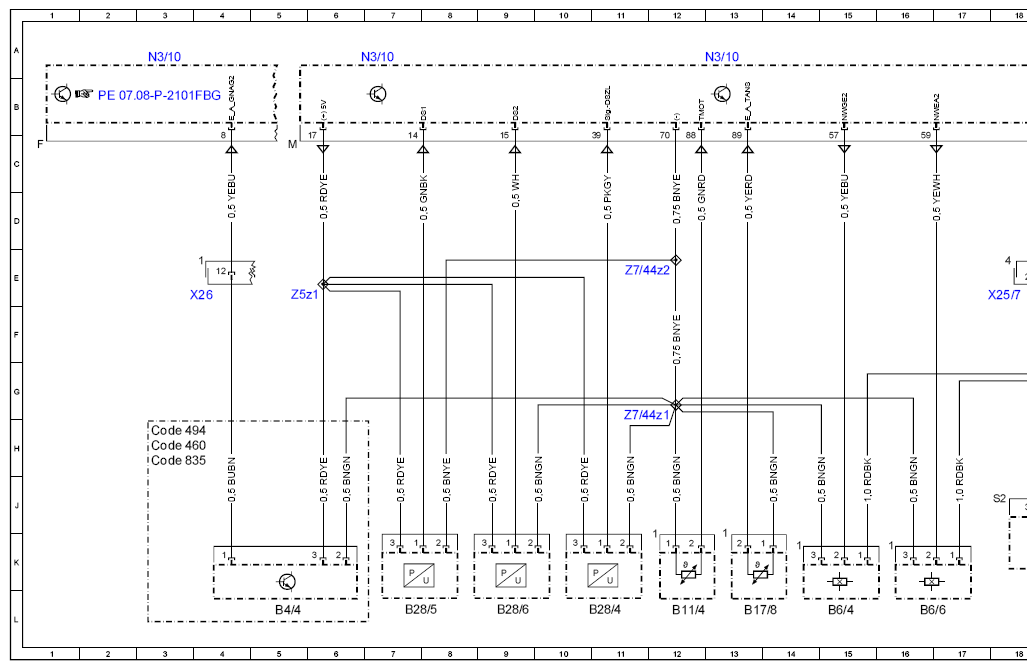

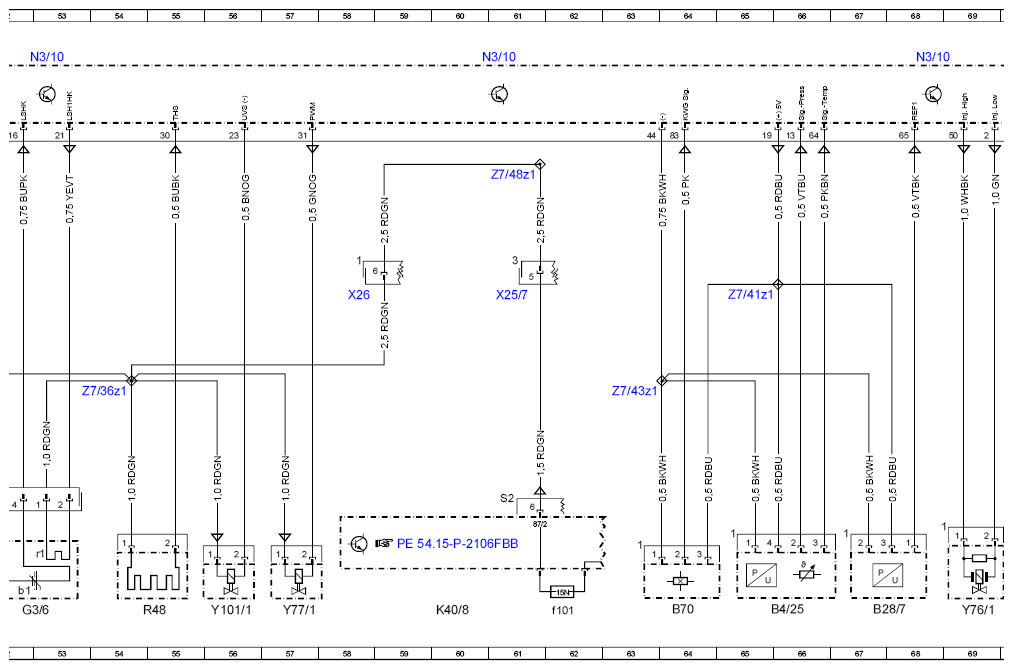

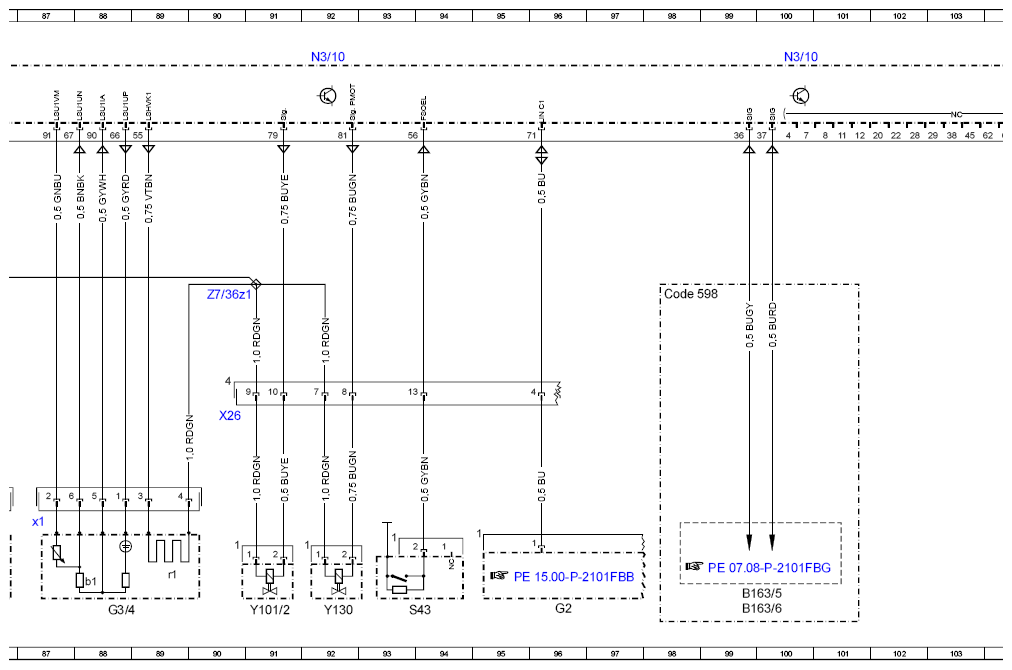

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FBH
Engine 276 in model 205 up to model year 2019 Control unit N3/10, engine side
Engine 276 in model 253 up to model year 2020 Control unit N3/10, engine side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A16/1 | Knock sensor 1 | 79L |
| A16/2 | Knock sensor 2 | 78L |
| B11/4 | Coolant temperature sensor | 12L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 99L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 99L |
| B17/8 | Charge air temperature sensor | 13L |
| B28/4 | Pressure sensor downstream air filter, left cylinder bank | 11L |
| B28/5 | Pressure sensor downstream of air filter, right cylinder bank | 7L |
| B28/6 | Pressure sensor upstream of throttle valve | 9L |
| B28/7 | Pressure sensor downstream of throttle valve | 67L |
| B4/25 | Fuel pressure and temperature sensor | 66L |
| B4/4 | Purging pressure sensor | 5L |
| B6/4 | Left intake camshaft Hall sensor | 15L |
| B6/5 | Right intake camshaft Hall sensor | 46L |
| B6/6 | Left exhaust camshaft Hall sensor | 16L |
| B6/7 | Right exhaust camshaft Hall sensor | 48L |
| B70 | Crankshaft Hall sensor | 64L |
| Code 460 | Canada version | 3H |
| Code 494 | USA version | 3H |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 98E |
| Code 835 | Additional parts for South Korea vehicles | 3H |
| G2 | Alternator | 96L |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 85L |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 84K |
| G3/3M | Left oxygen sensor heater upstream of catalytic converter | 86K |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 84J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 88L |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 88K |
| G3/4r1 | Right oxygen sensor heater upstream of catalytic converter | 89K |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 87J |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 50L |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 50L |
| G3/5r1 | Left oxygen sensor heater downstream of catalytic converter | 50K |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 52L |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 52L |
| G3/6r1 | Right oxygen sensor heater downstream of catalytic converter | 53K |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | 49J |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | 52J |
| K40/8 | Engine fuse and relay module | 20L |
| K40/8 | Engine fuse and relay module | 42L |
| K40/8 | Engine fuse and relay module | 60L |
| K40/8f101 | Fuse 101 | 62L |
| K40/8f102 | Fuse 102 | 43L |
| K40/8f104 | Fuse 104 | 19L |
| M16/6 | Throttle valve actuator | 81L |
| M16/6m1 | Throttle valve actuator motor | 81K |
| M16/6r1 | Actual value potentiometer 1 | 82K |
| M116/6r2 | Actual value potentiometer 2 | 82K |
| N3/10 | ME-SFI [ME] control unit | 53A |
| N3/10 | ME-SFI [ME] control unit | 3A |
| N3/10 | ME-SFI [ME] control unit | 7A |
| N3/10 | ME-SFI [ME] control unit | 13A |
| N3/10 | ME-SFI [ME] control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 61A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 83A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| R48 | Coolant thermostat heating element | 55L |
| S43 | Oil level check switch | 93L |
| T1/1 | Cylinder 1 ignition coil | 33L |
| T1/2 | Cylinder 2 ignition coil | 35L |
| T1/3 | Cylinder 3 ignition coil | 37L |
| T1/4 | Cylinder 4 ignition coil | 25L |
| T1/5 | Cylinder 5 ignition coil | 27L |
| T1/6 | Cylinder 6 ignition coil | 29L |
| W11 | Combustion engine ground point | 31L |
| W16/5 | Left major assembly compartment electronics ground point | 41C |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 18E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 43E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 61E |
| X26 | Interior and engine wiring harness electrical connector | 4E |
| X26 | Interior and engine wiring harness electrical connector | 19E |
| X26 | Interior and engine wiring harness electrical connector | 41E |
| X26 | Interior and engine wiring harness electrical connector | 77H |
| X26 | Interior and engine wiring harness electrical connector | 90H |
| X26 | Interior and engine wiring harness electrical connector | 58E |
| Y101/1 | Left bypass air switchover valve | 56L |
| Y101/2 | Right bypass air switchover valve | 91L |
| Y130 | Engine oil pump valve | 92L |
| Y49/4 | Left intake camshaft solenoid | 22L |
| Y49/5 | Right intake camshaft solenoid | 39L |
| Y49/6 | Left exhaust camshaft solenoid | 24L |
| Y49/7 | Right exhaust camshaft solenoid | 45L |
| Y76/1 | Cylinder 1 fuel injector | 69L |
| Y76/2 | Cylinder 2 fuel injector | 70L |
| Y76/3 | Cylinder 3 fuel injector | 71L |
| Y76/4 | Cylinder 4 fuel injector | 73L |
| Y76/5 | Cylinder 5 fuel injector | 74L |
| Y76/6 | Cylinder 6 fuel injector | 75L |
| Y77/1 | Boost pressure control pressure transducer | 57L |
| Y94 | Quantity control valve | 76L |
| Z5z1 | Connector sleeve in wiring harness | 5E |
| Z6z1 | Circuit 31 connector sleeve | 35E |
| Z6z2 | Circuit 31 connector sleeve | 27E |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 23G |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 54G |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 90E |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 38G |
| Z7/41z1 | Sensor voltage connector sleeve | 65E |
| Z7/43z1 | Sensor ground connector sleeve | 63G |
| Z7/44z1 | Sensor ground connector sleeve | 11G |
| Z7/44z2 | Sensor ground connector sleeve | 11E |
| Z7/44z2 | Sensor ground connector sleeve | 49E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 61C |
