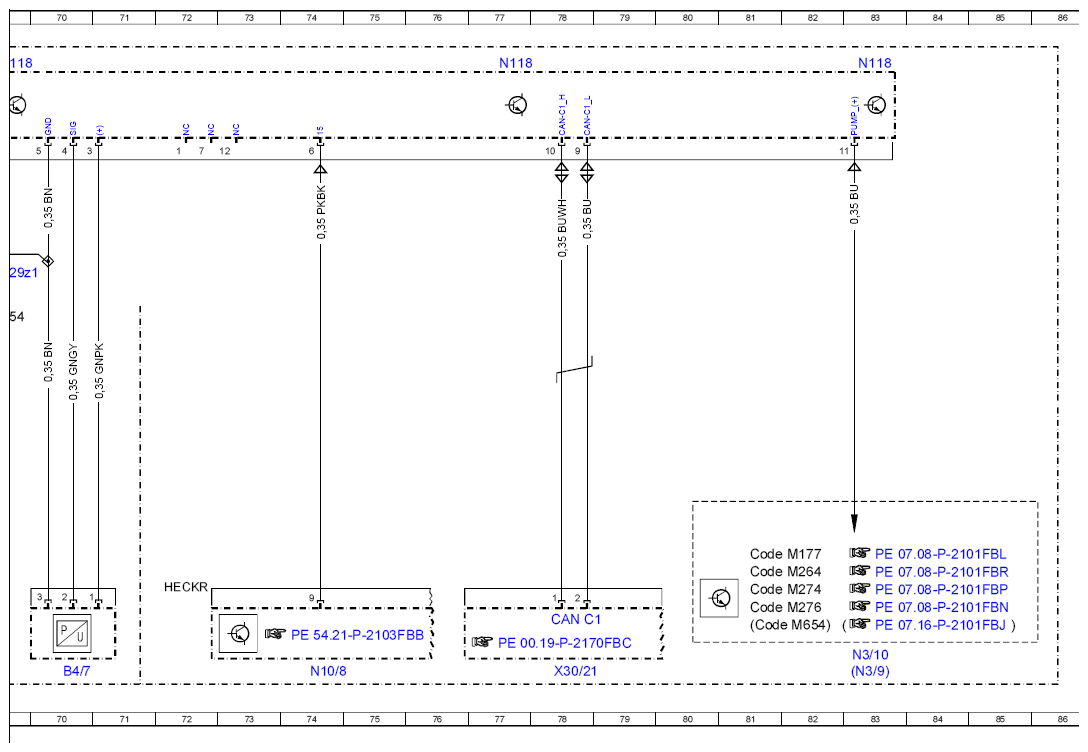

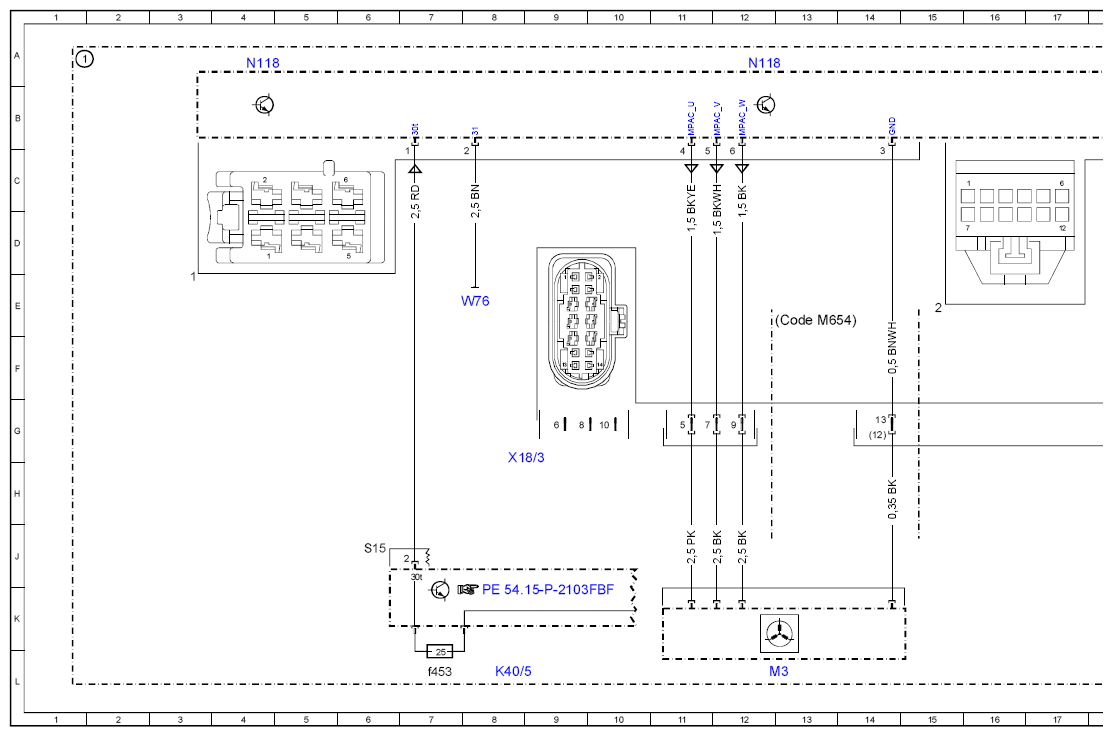

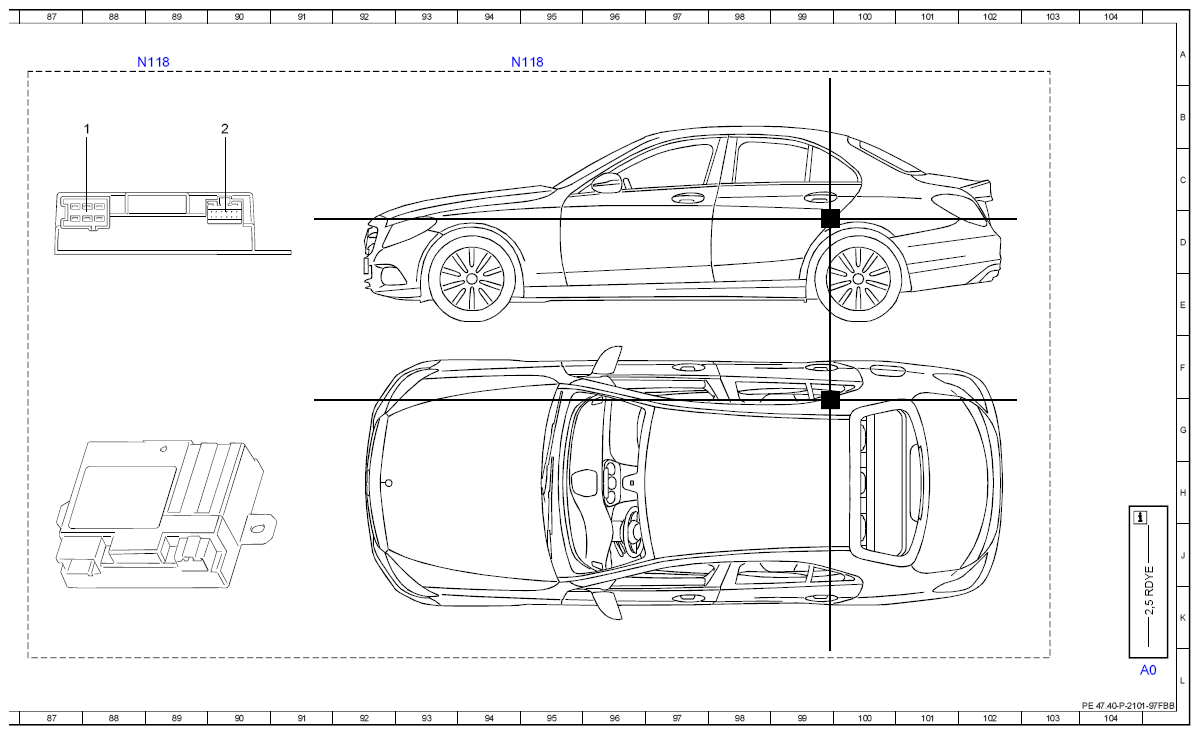

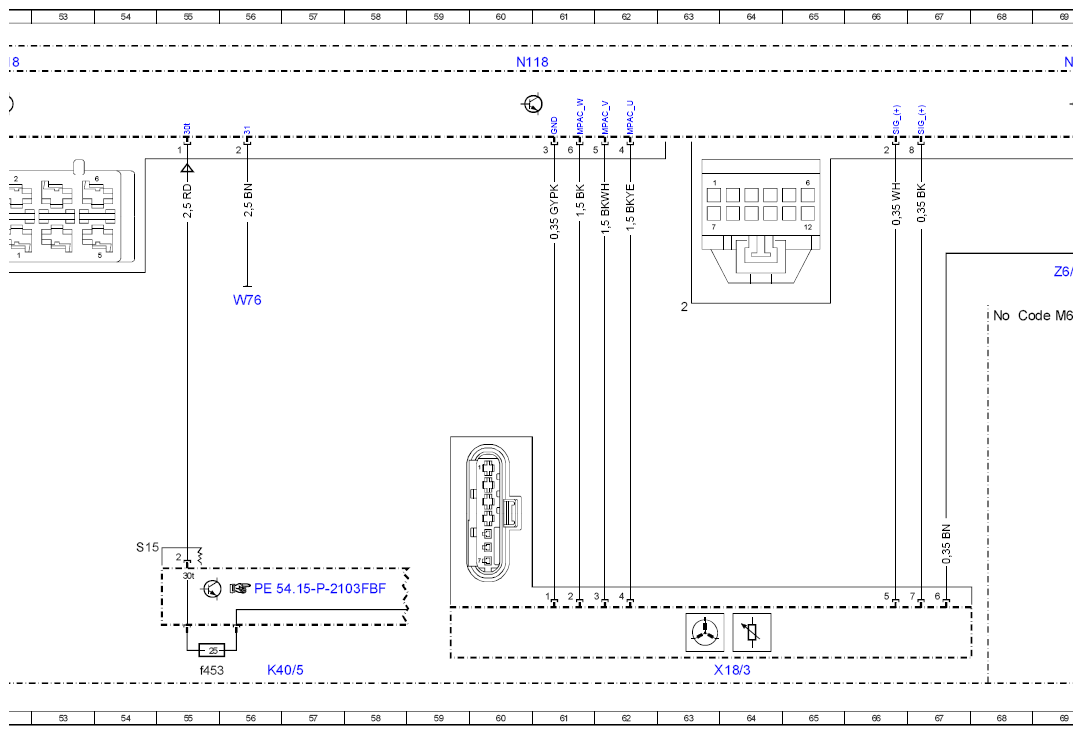

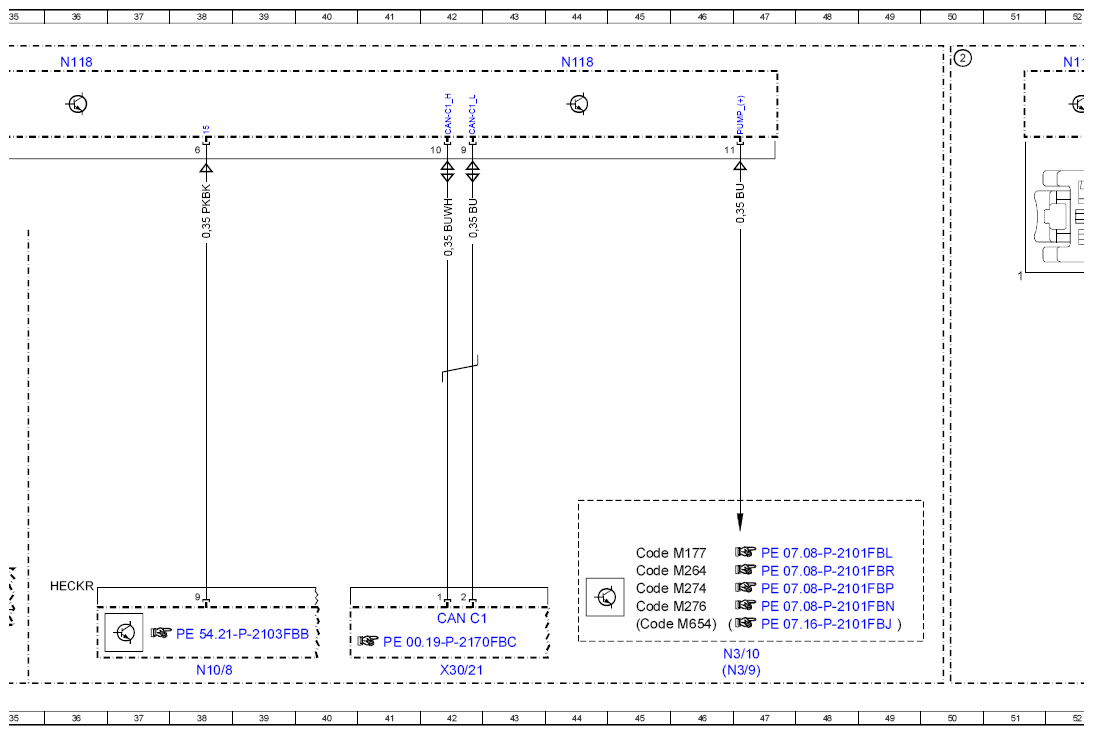

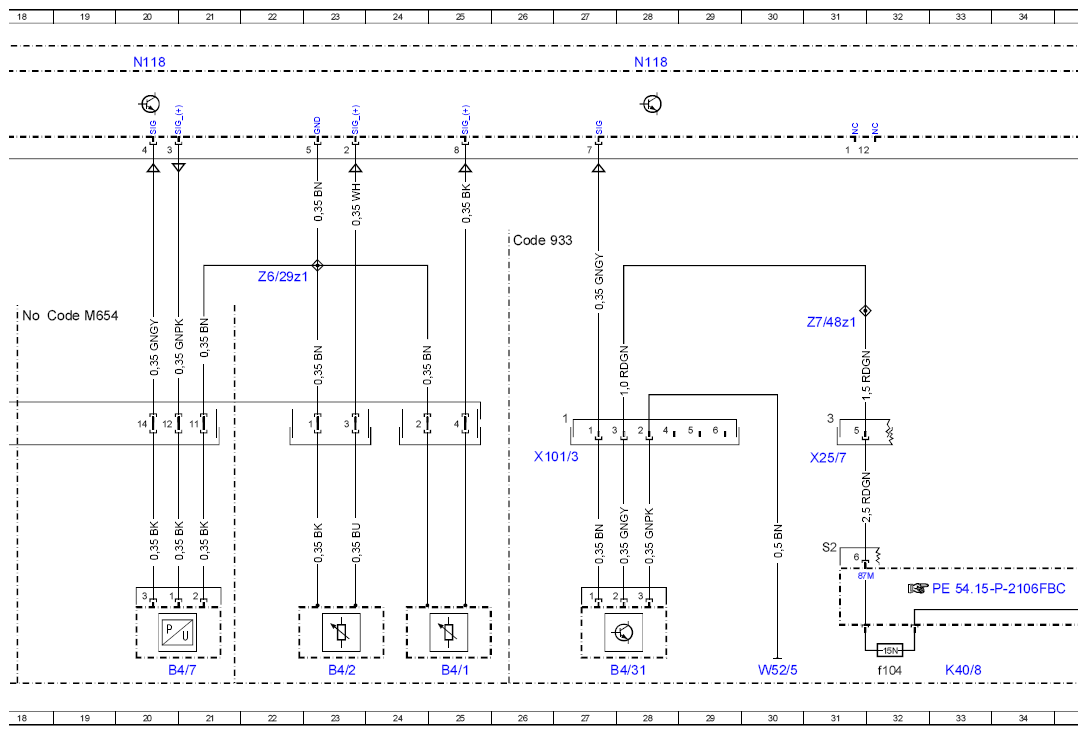

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97FBB
Model 205 as of model year 2019 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 25L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 23L |
| B4/31 | Fuel quality sensor | 28L |
| B4/7 | Fuel pressure sensor | 20L |
| B4/7 | Fuel pressure sensor | 70L |
| CAN C1 | Drive train CAN | 42K |
| CAN C1 | Drive train CAN | 78K |
| Code 933 | Flexible Fuel Vehicle | 26D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 45J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 81J |
| Code M264 | SPARK-IGNITION ENGINE M264 | 45J |
| Code M264 | SPARK-IGNITION ENGINE M264 | 81J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 45K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 81K |
| Code M276 | SPARK-IGNITION ENGINE M276 | 45K |
| Code M276 | SPARK-IGNITION ENGINE M276 | 81K |
| Code M654 | DIESEL ENGINE OM654 | 45K |
| Code M654 | DIESEL ENGINE OM654 | 13E |
| Code M654 | DIESEL ENGINE OM654 | 18E |
| Code M654 | DIESEL ENGINE OM654 | 81K |
| Code M654 | DIESEL ENGINE OM654 | 68E |
| K40/5 | Rear fuse and relay module | 8L |
| K40/5 | Rear fuse and relay module | 56L |
| K40/5f453 | Fuse 453 | 7L |
| K40/5f453 | Fuse 453 | 55L |
| K40/8 | Engine fuse and relay module | 33L |
| K40/8f104 | Fuse 104 | 32L |
| M3 | Fuel pump (FP) | 12L |
| N10/8 | Rear SAM control unit | 38L |
| N10/8 | Rear SAM control unit | 74L |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 28A |
| N118 | Fuel pump control unit | 36A |
| N118 | Fuel pump control unit | 44A |
| N118 | Fuel pump control unit | 52A |
| N118 | Fuel pump control unit | 69A |
| N118 | Fuel pump control unit | 60A |
| N118 | Fuel pump control unit | 77A |
| N118 | Fuel pump control unit | 83A |
| N118 | Fuel pump control unit | 89A |
| N118 | Fuel pump control unit | 94A |
| N3/10 | ME-SFI [ME] control unit | 46L |
| N3/10 | ME-SFI [ME] control unit | 83L |
| N3/9 | CDI control unit | 46L |
| N3/9 | CDI control unit | 83L |
| W52/5 | Left center longitudinal member ground point | 30L |
| W76 | Fuel pump ground point | 8E |
| W76 | Fuel pump ground point | 56E |
| X101/3 | Left rear frame floor assembly/underfloor electrical connector | 27H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 9H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 64L |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 31H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 42L |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 78L |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 22E |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 69E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 31E |
