Wiring Diagram For KEYLESS GO Control Unit - PE80.61-P-2101-97FBB
Model 205 as of model year 2019 Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |

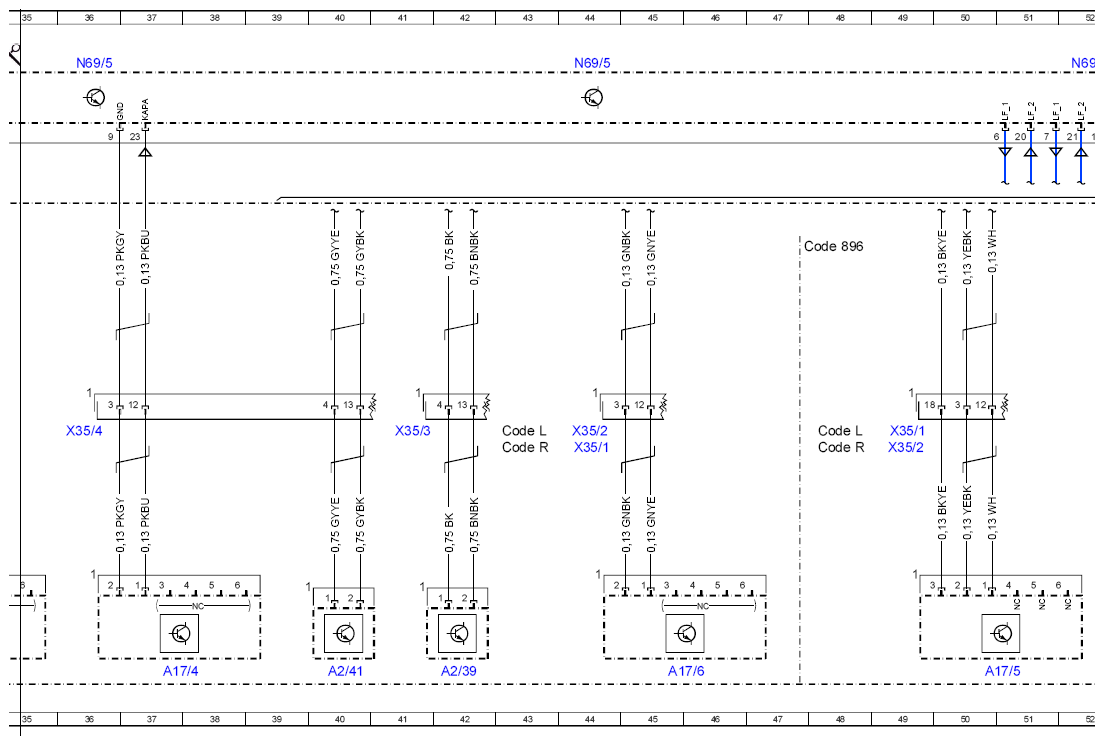

| A17/3 | Left rear KEYLESS GO door handle | 34L |
| A17/4 | Right rear KEYLESS GO door handle | 37L |
| A17/5 | Driver door KEYLESS-GO door handle | 50L |
| A17/5 | Driver door KEYLESS-GO door handle | 70L |
| A17/6 | Front passenger door KEYLESS-GO door handle | 45L |
| A17/6 | Front passenger door KEYLESS-GO door handle | 62L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 15L |
| A2/35 | Trunk KEYLESS GO antenna | 29L |

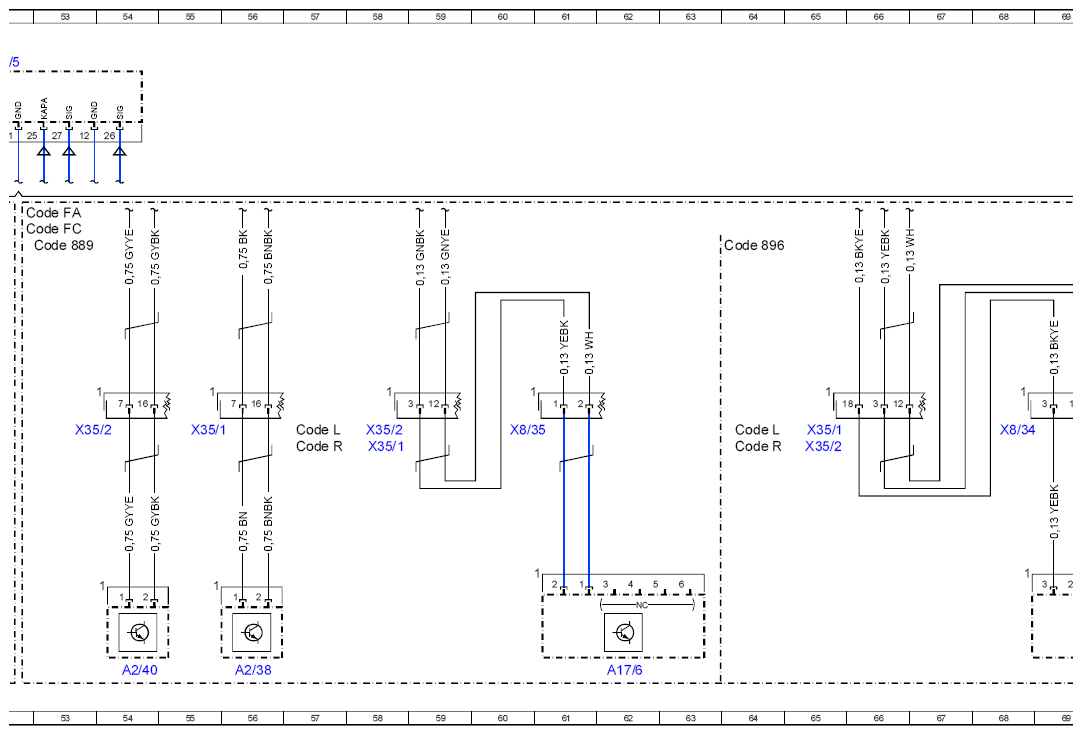

| A2/38 | Left front door KEYLESS-GO antenna | 56L |
| A2/39 | Left rear door KEYLESS GO antenna | 42L |
| A2/40 | Right front door KEYLESS-GO antenna | 54L |
| A2/41 | Right rear door KEYLESS GO antenna | 40L |
| A2/60 | Center console KEYLESS-GO antenna | 30L |
| A87/1 | Rear switching module upper sensor | 21L |
| A87/2 | Rear switching module lower sensor | 27L |
| CAN B | Interior CAN | 8K |
| Code 871 | Sensor system for trunk lid opening/closing | 16D |
| Code 889 | KEYLESS-GO | 31D |
| Code 889 | KEYLESS-GO | 52D |
| Code 896 | Vehicle access and drive authorization via mobile phone | 47D |
| Code 896 | Vehicle access and drive authorization via mobile phone | 64D |
| Code FA | CABRIOLET | 32D |
| Code FA | CABRIOLET | 52D |
| Code FC | COUPE | 32D |
| Code FC | COUPE | 52D |
| Code L | LEFT-HAND DRIVE | 48G |
| Code L | LEFT-HAND DRIVE | 43G |
| Code L | LEFT-HAND DRIVE | 64G |
| Code L | LEFT-HAND DRIVE | 57G |
| Code R | RIGHT-HAND DRIVE | 43G |
| Code R | RIGHT-HAND DRIVE | 48G |
| Code R | RIGHT-HAND DRIVE | 64G |
| Code R | RIGHT-HAND DRIVE | 57G |

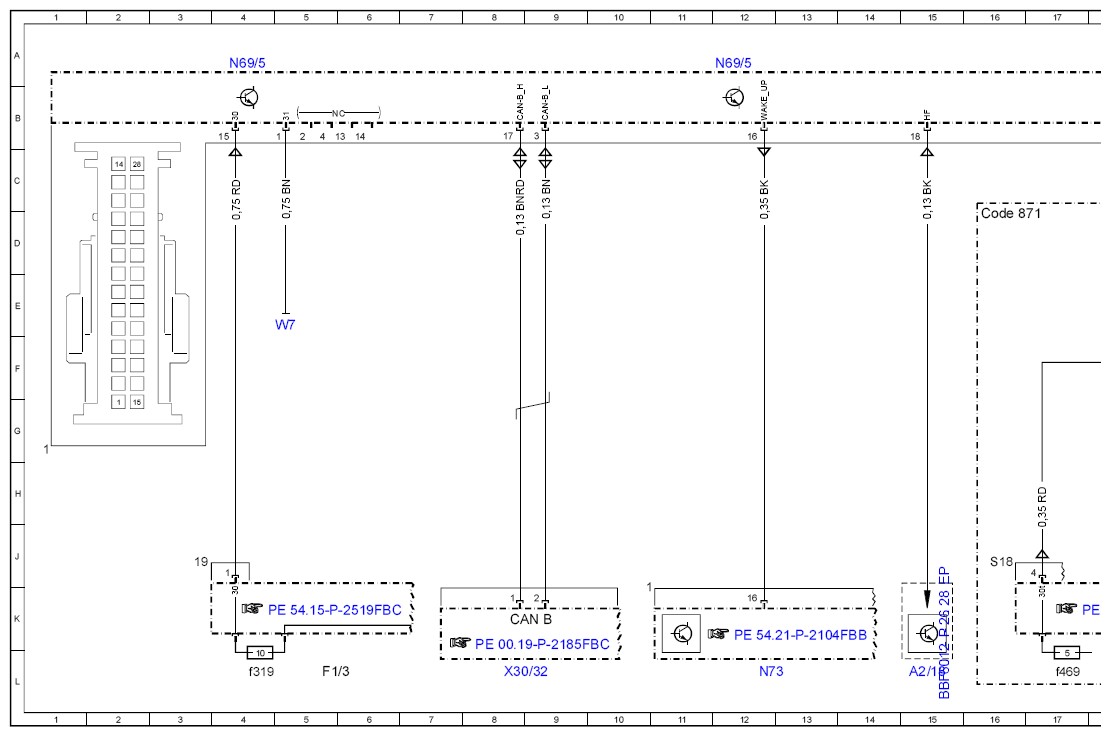

| F1/3 | Passenger-side A-pillar fuse box | 5L |
| F1/3f319 | Fuse 319 | 4L |
| K40/5 | Rear fuse and relay module | 18L |
| K40/5f469 | Fuse 469 | 17L |

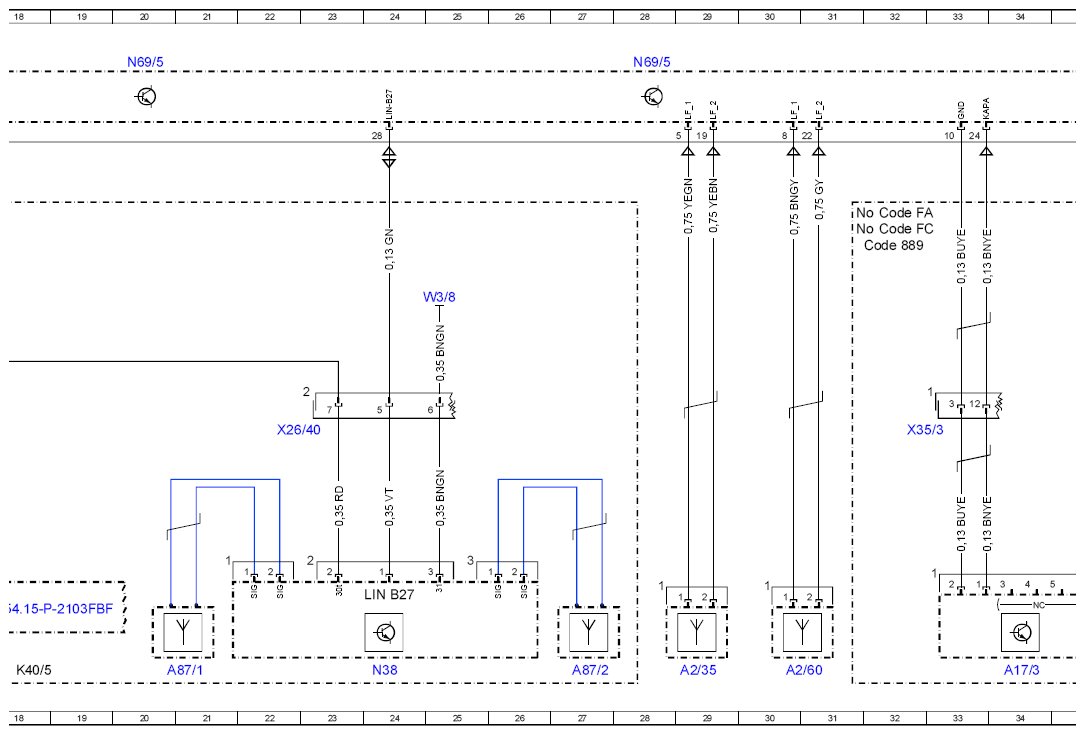

| LIN B27 | KEYLESS-GO LIN | 24K |
| N38 | Rear switching module | 24L |

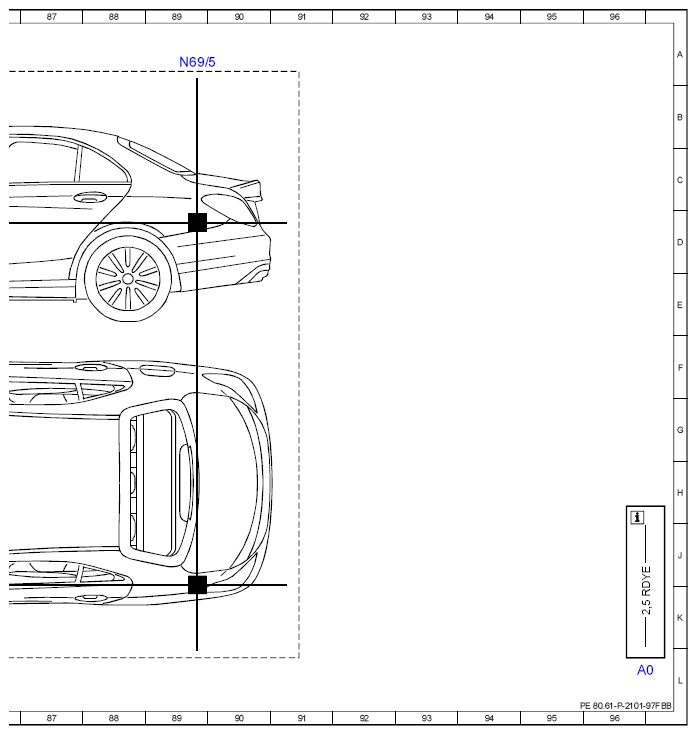

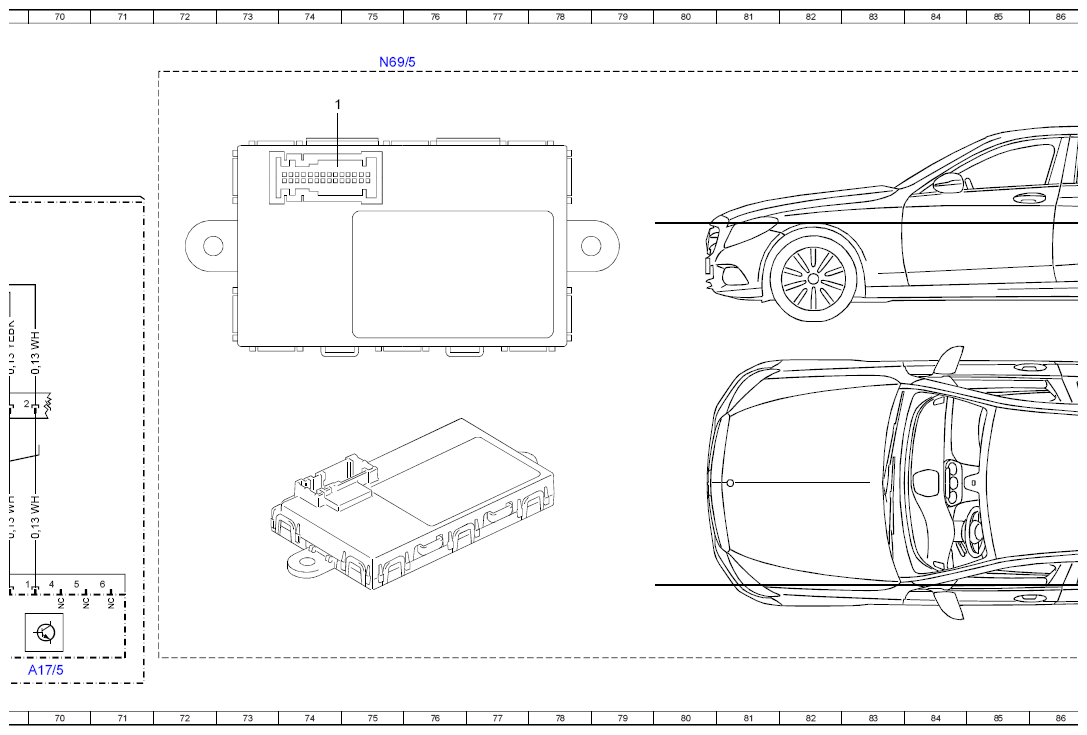

| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 20A |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 36A |
| N69/5 | KEYLESS-GO control unit | 44A |
| N69/5 | KEYLESS-GO control unit | 52A |
| N69/5 | KEYLESS-GO control unit | 75A |
| N69/5 | KEYLESS-GO control unit | 89A |
| N73 | Electronic ignition switch control unit | 12L |
| W3/8 | Right rear wheel well ground point | 25E |
| W7 | Right wheelhouse trunk ground point | 5E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 22G |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 8L |
| X35/1 | Driver door electrical connector | 49G |
| X35/1 | Driver door electrical connector | 44G |
| X35/1 | Driver door electrical connector | 55G |
| X35/1 | Driver door electrical connector | 58G |
| X35/1 | Driver door electrical connector | 65G |
| X35/2 | Front passenger door electrical connector | 49G |
| X35/2 | Front passenger door electrical connector | 44G |
| X35/2 | Front passenger door electrical connector | 53G |
| X35/2 | Front passenger door electrical connector | 58G |
| X35/2 | Front passenger door electrical connector | 65G |
| X35/3 | Left rear door electrical connector | 32G |
| X35/3 | Left rear door electrical connector | 41G |
| X35/4 | Right rear door electrical connector | 36G |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 68G |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 60G |
